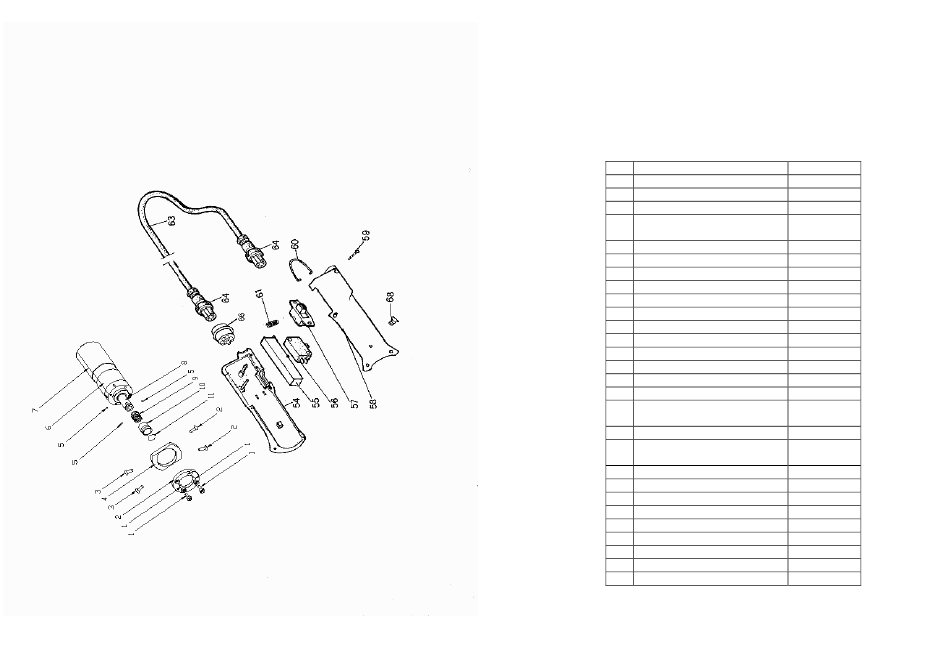

PLUTO..D/N: ESPLOSO/ EXPLODED VIEW
PLUTO..D/N: PARTI DI RICAMBIO
RIF DESCRIZIONE/ DESCRIPTION
1 Vite brugola/ Screw M3 x 8 (4)
Anello/ Ring
2
3 Vite/ Screw M3 x 10 TS (4)
4 Staffa fissaggio motore/
Motor support
5 Sfera/ Ball 3,5mm
6 Riduttore/ Reduction gears PL3
Riduttore/ Reduction gears PL10
Riduttore/ Reduction gears PL15
7 Motore/ Motor PL3
Motore/ Motor PL10
Motore/ Motor PL15
8 Alberino/ Spindle 1/4
Molla mandrino/ Bit spring
9
10 Mandrino porta inserto/ Bit ring
11 Anello/ Circlip
Impugnatura dx/ Right housing
54
55 Leva azionamento micro/
Start lever
56 Micro interruttore/ Start switch
57 Interruttore reversibilità/
Reverse switch
58 Impugnatura sx / Left housing
59 Vite impugnatura/ Screw (4)
Gancio/ Hook
60
61 Molla/ Spring
63 Cavo/ Cable 2,5mt
Fornito/ with 200063
64
Vite fissaggio motore/ Screw (2)
65
66 Connettore/ Connector M 5 pin
Vite/ Screw M3 x 6 (4)
68

SPARE PARTS

/
COD.
231508
234511
234513
234512
230011
231510/3
231510
231510/15
231509/3
231509
231509/15
231511
230009
230008
230007
220354/ESD
221455/ESD
201056
200057
220358/ESD
220059
200060
219855
200063
220065
201666
210068
