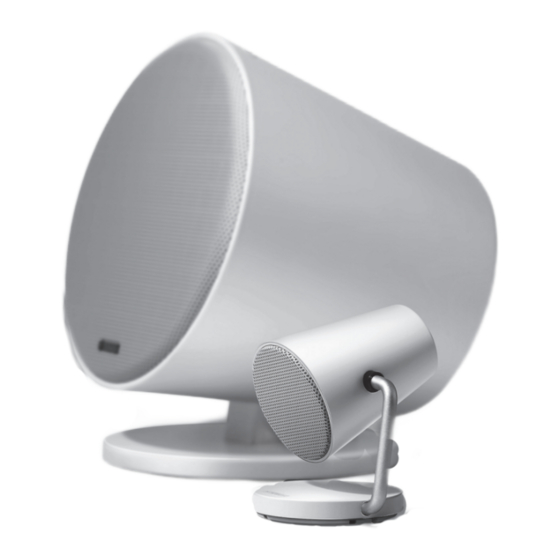

Yamaha NX-B150 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Yamaha Anleitungen
  4. Stereoanlagen
  5. NX-B150
  6. Bedienungsanleitung
Yamaha NX-B150 Bedienungsanleitung

Yamaha NX-B150 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 30

Quicklinks

Diese Anleitung herunterladen
G
BLUETOOTH SPEAKER SYSTEM
SYSTEME D'ENCEINTES BLUETOOTH

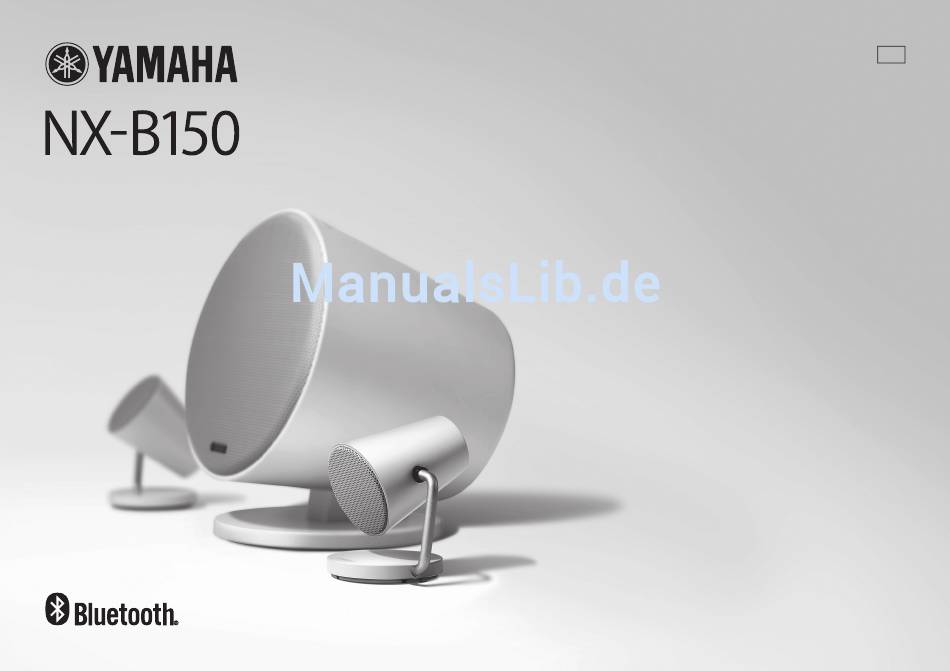

OWNER'S MANUAL
MODE D'EMPLOI
BEDIENUNGSANLEITUNG
BRUKSANVISNING
MANUALE DI ISTRUZIONI
MANUAL DE INSTRUCCIONES
GEBRUIKSAANWIJZING
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Yamaha NX-B150

Inhaltszusammenfassung für Yamaha NX-B150
