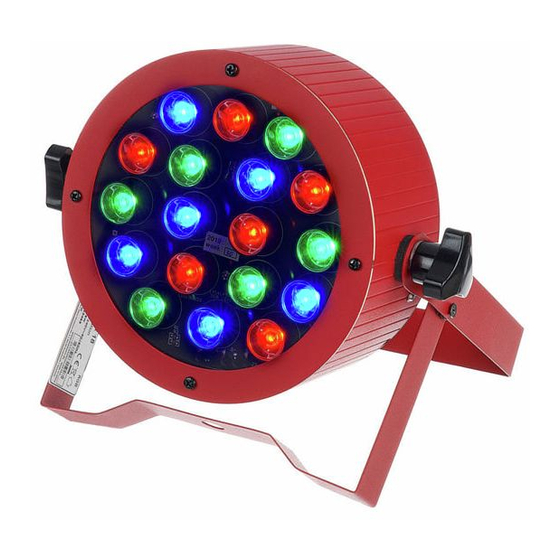

- Seite 1 RED Spot 18 RGB BLACK Spot 18 RGB LED-PAR bedienungsanleitung...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 02.10.2019, ID: 463465, 465199...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................5 1.1 Weitere Informationen........................6 1.2 Darstellungsmittel..........................7 1.3 Symbole und Signalwörter......................8 Sicherheitshinweise..........................10 Leistungsmerkmale..........................17 Installation..............................18 Inbetriebnahme............................22 Anschlüsse und Bedienelemente....................25 Bedienung..............................28 7.1 Funktionen im 4-Kanal-DMX-Modus..................30 7.2 Funktionen im 7-Kanal-DMX-Modus..................31 Technische Daten............................ - Seite 4 Inhaltsverzeichnis Fehlerbehebung............................37 Reinigung..............................40 Umweltschutz............................41 LED-PAR...
-
Seite 5: Allgemeine Hinweise
Käufer diese Anleitung erhält. Unsere Produkte und Bedienungsanleitungen unterliegen einem Prozess der kontinuierlichen Weiterentwicklung. Daher bleiben Änderungen vorbehalten. Bitte informieren Sie sich in der aktuellsten Version dieser Bedienungsanleitung, die für Sie unter www.thomann.de bereitliegt. RED Spot 18 RGB BLACK Spot 18 RGB... -
Seite 6: Weitere Informationen
Allgemeine Hinweise 1.1 Weitere Informationen Auf unserer Homepage (www.thomann.de) finden Sie viele weitere Informationen und Details zu den folgenden Punkten: Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum Download zur Verfügung. Nutzen Sie in der elektronischen Version die Suchfunktion, um die Stichwortsuche für Sie interessanten Themen schnell zu finden. -
Seite 7: Darstellungsmittel
Allgemeine Hinweise 1.2 Darstellungsmittel In dieser Bedienungsanleitung werden die folgenden Darstellungsmittel verwendet: Beschriftungen Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur‐ sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. Anzeigen Am Gerät angezeigte Texte und Werte sind durch Anführungszeichen und Kursivdruck mar‐ kiert. -
Seite 8: Symbole Und Signalwörter
Allgemeine Hinweise 1.3 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐ wörter, die in dieser Bedienungsanleitung verwendet werden. Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. - Seite 9 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor gefährlicher elektrischer Spannung. Warnung vor gefährlicher optischer Strahlung. Warnung vor schwebender Last. Warnung vor einer Gefahrenstelle. RED Spot 18 RGB BLACK Spot 18 RGB...
-
Seite 10: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät ist für den Einsatz als elektronischer Beleuchtungseffekt mittels LED-Technik Gebrauch bestimmt. Das Gerät ist für den professionellen Einsatz konzipiert und nicht für die Verwen‐ dung in Haushalten geeignet. Verwenden Sie das Gerät ausschließlich wie in dieser Bedie‐ nungsanleitung beschrieben. - Seite 11 Sicherheitshinweise Sicherheit GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent‐ sorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen.
- Seite 12 Sicherheitshinweise GEFAHR! Elektrischer Schlag durch hohe Spannungen im Geräteinneren Im Inneren des Geräts befinden sich Teile, die unter hoher elektrischer Spannung stehen. Entfernen Sie niemals Abdeckungen. Im Geräteinneren befinden sich keine vom Benutzer zu wartenden Teile. Verwenden Sie das Gerät nicht, wenn Abdeckungen, Schutzvorrichtungen oder optische Komponenten fehlen oder beschädigt sind.
- Seite 13 Sicherheitshinweise GEFAHR! Elektrischer Schlag durch Kurzschluss Verwenden Sie immer ein ordnungsgemäß isoliertes dreiadriges Netzkabel mit einem Schutzkontaktstecker. Nehmen Sie am Netzkabel und am Netzstecker keine Veränderungen vor. Bei Nichtbeachtung kann es zu einem elektrischen Schlag kommen und es besteht Brand- und Lebensgefahr. Falls Sie sich unsicher sind, wenden Sie sich an einen autorisierten Elektriker.
- Seite 14 Sicherheitshinweise WARNUNG! Gefahr eines epileptischen Anfalls Lichtblitze (strobe effects) können bei empfindlichen Menschen epileptische Anfälle auslösen. Empfindliche Menschen sollten es vermeiden, auf blinkendes Licht zu blicken. HINWEIS! Brandgefahr Decken Sie das Gerät oder die Lüftungsschlitze niemals ab. Montieren Sie das Gerät nicht direkt neben einer Wärmequelle.
- Seite 15 Sicherheitshinweise HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus. Vermeiden Sie direkte Sonneneinstrahlung, starken Schmutz und starke Vibra‐ tionen. Betreiben Sie das Gerät nur innerhalb der Umgebungsbedingungen, die im Kapitel „Technische Daten“...
- Seite 16 Sicherheitshinweise HINWEIS! Stromversorgung Bevor Sie das Gerät anschließen, überprüfen Sie, ob die Spannungsangabe auf dem Gerät mit Ihrem örtlichen Stromversorgungsnetz übereinstimmt und ob die Netzsteckdose über einen Fehlerstromschutzschalter (FI) abgesichert ist. Nichtbe‐ achtung kann zu einem Schaden am Gerät und zu Verletzungen des Benutzers führen.
-
Seite 17: Leistungsmerkmale
Leistungsmerkmale Leistungsmerkmale Der LED-PAR eignet sich besonders für professionelle Beleuchtungsaufgaben, zum Beispiel bei Veranstaltungen, auf Rockbühnen sowie im Theater- und im Musicalbereich. Das Gerät zeichnet sich durch eine kompakte Bauweise sowie eine besonders hohe Lichtleistung aus. Besondere Eigenschaften des Geräts: 18 ×... -
Seite 18: Installation
Installation Installation Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Bewahren Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpa‐ ckung oder eigene, besonders dafür geeignete Transport- bzw. - Seite 19 Installation HINWEIS! Überhitzungsgefahr Der Abstand zwischen der Lichtquelle und der beleuchteten Fläche muss größer als 1,5 m sein. Sorgen Sie stets für ausreichende Belüftung. Die Umgebungstemperatur muss immer unter 40 °C liegen. HINWEIS! Verwendung von Stativen Wenn das Gerät auf ein Stativ montiert wird, achten Sie auf sicheren Stand und darauf, dass das Gewicht des Geräts die zulässige Tragkraft des Stativs nicht über‐...
- Seite 20 Installation HINWEIS! Mögliche Störungen bei der Datenübertragung Um einen störungsfreien Betrieb zu gewährleisten, benutzen Sie spezielle DMX- Kabel und keine normalen Mikrofonkabel. Verbinden Sie den DMX-Eingang oder -Ausgang niemals mit Audiogeräten wie Mischpulten oder Verstärkern. Bitte beachten Sie, dass dieses Gerät nicht an einen Dimmer angeschlossen werden darf.
- Seite 21 Installation Befestigungsmöglichkeiten Sie können das Gerät hängend oder stehend installieren. Die Befestigung während des Gebrauchs muss immer auf einer festen Oberfläche oder an einem dafür zugelassenen Träger erfolgen. Benutzen Sie zur Befestigung die dafür vorgesehenen Öffnungen des zweiteiligen Bügels. Arbeiten Sie immer von einer stabilen Plattform aus, wenn Sie das Gerät installieren, bewegen oder Wartungsarbeiten daran durchführen.
-
Seite 22: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Stellen Sie alle Verbindungen her, solange das Gerät ausgeschaltet ist. Benutzen Sie für alle Verbindungen hochwertige Kabel, die möglichst kurz sein sollten. Verlegen Sie die Kabel so, dass sich keine Stolperfallen bilden. LED-PAR... - Seite 23 Inbetriebnahme Verbindungen in der Betriebsart Verbinden Sie den DMX-Eingang des Geräts mit dem DMX-Ausgang eines DMX-Controllers „DMX“ oder eines anderen DMX-Geräts. Verbinden Sie den Ausgang des ersten DMX-Geräts mit dem Eingang des zweiten und so weiter, um eine Reihenschaltung zu bilden. Stellen Sie sicher, dass der Ausgang des letzten DMX-Geräts in der Kette mit einem Widerstand (110 Ω, ¼...
- Seite 24 Inbetriebnahme Verbindungen in der Betriebsart Wenn Sie eine Gruppe von Geräten in der Betriebsart „Master/Slave“ konfigurieren, steuert das „Master/Slave“ erste Gerät die anderen und ermöglicht eine automatische, von der Musik gesteuerte und syn‐ chronisierte Show. Diese Funktion ist besonders nützlich, um eine Show ohne großen Pro‐ grammieraufwand zu starten.
-
Seite 25: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente RED Spot 18 RGB BLACK Spot 18 RGB... - Seite 26 Anschlüsse und Bedienelemente 1 Display Aktiviert das Menü und wählt die jeweilige Betriebsart aus Erhöht den angezeigten Wert um eins Verringert den angezeigten Wert um eins [OK] Bestätigt die Auswahl und speichert die Änderungen 2 Feststellschrauben für die Bügel 3 [DMX In] DMX-Eingang 4 [DMX Out] DMX-Ausgang...
- Seite 27 Anschlüsse und Bedienelemente 5 Bügel zum Aufhängen oder Aufstellen 6 [Power In] Kaltgeräteeinbaustecker mit Sicherungshalter für den Netzanschluss 7 Kaltgeräteeinbaubuchse für die Stromversorgung weiterer Geräte RED Spot 18 RGB BLACK Spot 18 RGB...
-
Seite 28: Bedienung
Bedienung Bedienung Verbinden Sie das Gerät mit dem Stromnetz, um den Betrieb zu starten. Nach einigen Sekunden zeigt das Display an, dass ein Reset läuft. Danach ist das Gerät betriebsbereit. Drücken Sie [M], um das Menü zu aktivieren und eine Betriebsart auszuwählen. Benutzen Sie , um den jeweils angezeigten Wert zu ändern. - Seite 29 Bedienung Menü Bedeutung „E001…E255“ Farbwechselprogramm (7 Farben) mit weichem Übergang, Geschwindigkeit anstei‐ gend „SOUD“ Farbwechsel durch Musiksteuerung, Licht aus, wenn kein Signaleingang „SUND“ Farbwechsel durch Musiksteuerung, Licht immer an „r001…r255“ Intensität Rot (0 % bis 100 %) „G001…G255“ Intensität Grün (0 % bis 100 %) „b001…b255“...
-
Seite 30: Funktionen Im 4-Kanal-Dmx-Modus
Bedienung 7.1 Funktionen im 4-Kanal-DMX-Modus Kanal Wert Funktion Strobe-Effekt Strobe aus 1…9 LEDs aus 10…255 Strobe-Effekt, Geschwindigkeit ansteigend 0…255 Intensität Rot (0 % bis 100 %) 0…255 Intensität Grün (0 % bis 100 %) 0…255 Intensität Blau (0 % bis 100 %) LED-PAR... -
Seite 31: Funktionen Im 7-Kanal-Dmx-Modus
Bedienung 7.2 Funktionen im 7-Kanal-DMX-Modus Kanal Wert Funktion 0…255 Intensität (0 % bis 100 %) Strobe-Effekt Strobe aus 1…9 LEDs aus 10…255 Strobe-Effekt, Geschwindigkeit ansteigend Makro 0…50 Ohne Funktion 51…100 Farbwechselprogramm 101…150 Farbwechsel mit Übergang 151…200 Farbwechsel mit Dimm-Effekt 201…255 Musiksteuerung RED Spot 18 RGB BLACK Spot 18 RGB... - Seite 32 Bedienung Kanal Wert Funktion 0…255 Makrogeschwindigkeit ansteigend 0…255 Intensität Rot (0 % bis 100 %) 0…255 Intensität Grün (0 % bis 100 %) 0…255 Intensität Blau (0 % bis 100 %) LED-PAR...
-
Seite 33: Technische Daten
Technische Daten Technische Daten Lichtquelle 18 × RGB, 1 W (6 × rot, 6 × grün, 6 × blau) Optische Eigenschaften Abstrahlwinkel 15° Ansteuerung DMX, Tasten und Display am Gerät Anzahl der DMX-Kanäle 4 oder 7 Eingangsanschlüsse Spannungsversorgung Kaltgeräteeinbaustecker DMX-Ansteuerung XLR-Einbaustecker, 3-polig Ausgangsanschlüsse Spannungsversorgung... - Seite 34 Technische Daten Montageoptionen hängend, stehend Abmessungen (B × H × T) 235 mm × 250 mm × 85 mm Gewicht 1,4 kg Umgebungsbedingungen Temperaturbereich 0 °C…40 °C Relative Luftfeuchte 50 %, nicht kondensierend LED-PAR...
- Seite 35 Technische Daten Weitere Informationen RED Spot 18 RGB (Artnr. 463465) BLACK Spot 18 RGB (Artnr. 465199) Bauform Flat PAR Flat PAR Anzahl der LEDs LED-Typ Einfarbige LEDs Einfarbige LEDs Bodengehäuse Nein Nein Lüfterlos Kabelloses DMX Nein Nein Fernbedienung Nicht möglich Nicht möglich Gehäusefarbe Schwarz...
-
Seite 36: Stecker- Und Anschlussbelegungen
Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐ volles Equipment so zu verbinden, dass ein perfektes Lichterlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung ein zerstörter DMX-Controller, ein Kurzschluss oder „nur“... - Seite 37 Fehlerbehebung Fehlerbehebung HINWEIS! Mögliche Störungen bei der Datenübertragung Um einen störungsfreien Betrieb zu gewährleisten, benutzen Sie spezielle DMX- Kabel und keine normalen Mikrofonkabel. Verbinden Sie den DMX-Eingang oder -Ausgang niemals mit Audiogeräten wie Mischpulten oder Verstärkern. Nachfolgend sind einige Probleme aufgeführt, die während des Betriebs vorkommen können. Hier finden Sie einige Vorschläge zur einfachen Fehlerbehebung: RED Spot 18 RGB BLACK Spot 18 RGB...
- Seite 38 Fehlerbehebung Symptom Abhilfe Das Gerät funktioniert nicht, kein Überprüfen Sie die Netzverbindung und die Sicherung. Licht, der Lüfter läuft nicht Keine Reaktion auf den DMX-Con‐ 1. Überprüfen Sie die DMX-Anschlüsse und -Kabel auf troller korrekte Verbindung. 2. Überprüfen Sie die Adresseneinstellungen und die DMX-Polarität.
- Seite 39 Fehlerbehebung Sollten die hier gegebenen Hinweise nicht zum Erfolg führen, wenden Sie sich bitte an unser Service Center. Die Kontaktdaten finden Sie unter www.thomann.de. RED Spot 18 RGB BLACK Spot 18 RGB...
-
Seite 40: Reinigung
Reinigung Reinigung Optische Linsen Reinigen Sie die von außen zugänglichen optischen Linsen regelmäßig, um die Lichtleistung zu optimieren. Die Häufigkeit der Reinigung hängt von der Betriebsumgebung ab: feuchte, rauchige oder besonders schmutzige Umgebungen können eine größere Schmutzansamm‐ lung an der Optik des Geräts verursachen. Reinigen Sie mit einem weichen Tuch und unserem Leuchtmittel- und Linsenreiniger (Artnr. -
Seite 41: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpa‐ ckungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden. - Seite 42 Notizen LED-PAR...
