Eco-Modus des Signalsenders
Wenn Sie Alkali-Batterien verwenden, kann der Eco-Modus ausgewählt werden, um die
Einsatzdauer zu maximieren. Bei ausgewähltem Eco-Modus reduziert der Signalsender
automatisch seinen maximalen Signalpegel, soweit die Batterieladung nachlässt. Der Eco-
Modus ist standardmäßig ausgeschaltet. Aktivieren Sie den Eco-Modus wie folgt:
1. Drücken Sie die -Taste, um das Menü zu öffnen.
2. Scrollen Sie mithilfe der Pfeiltaste
3. Drücken Sie die -Taste, um das Menü BATT aufzurufen.
4. Wählen Sie mit Hilfe der Pfeiltasten
5. Drücken Sie die -Taste, um das Untermenü ECO aufzurufen.
6. Wählen Sie über die Pfeiltasten oder
7. Drücken Sie die -Taste dreimal, um Ihre Auswahl anzunehmen und zum
Hauptbildschirm zurückzukehren.

Orten an Rohrleitungen und Kabeln

Ausführlichere Beschreibungen zum
Einsatz des Ortungsempfängers
und Signalsenders sowie detaillierte
Verfahrensweisen zur Ortung entnehmen
Sie dem Bedienungs-Handbuch.

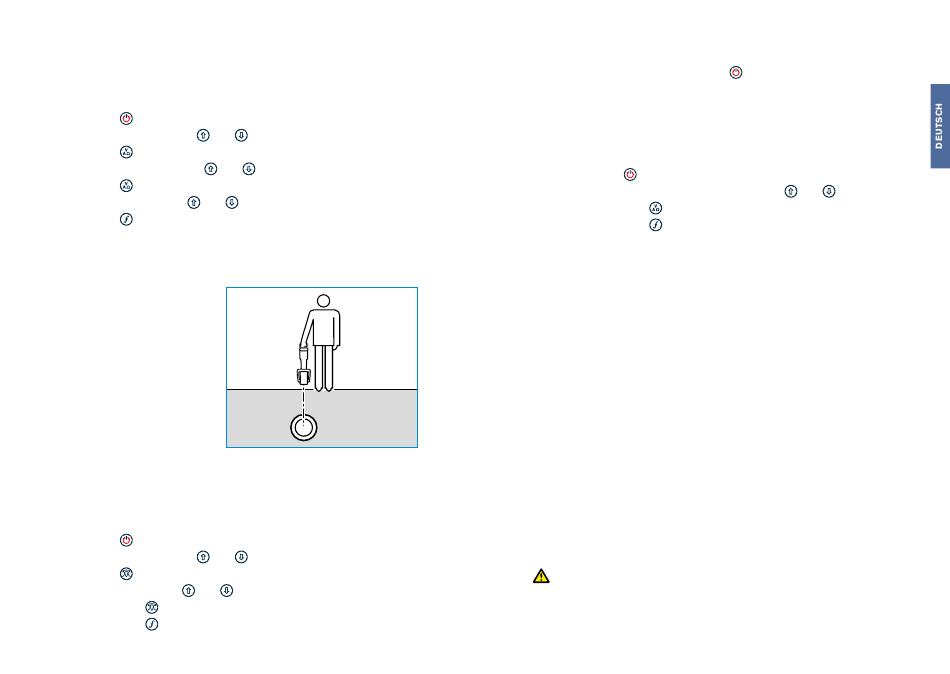

Der RD7100 Ortungsempfänger ist so
konstruiert, dass das "Blatt" rechtwinklig
zum Verlauf des zu ortenden Leiters
stehen sollte.
Ausführen eines Selbsttests
Wir empfehlen, mindestens wöchentlich oder vor jedem Einsatz einen Selbsttest
durchzuführen. Da ein Selbsttest die Integrität der Ortungs-Schaltkreise prüft, ist es
wichtig, dass er abseits von größeren Metallgegenständen wie z. B. Fahrzeugen oder
starken elektrischen Signalen durchgeführt wird. So führen Sie einen Selbsttest durch:
1. Drücken Sie die -Taste, um das Menü zu öffnen.
2. Scrollen Sie mithilfe der Pfeiltaste
3. Drücken Sie die -Taste, um das Menü INFO aufzurufen.
4. Wählen Sie über die Pfeiltaste oder
5. Drücken Sie die Taste , um YES auszuwählen.
6. Drücken Sie die Taste , um den Selbsttest zu starten.
oder durch das Menü BATT.
oder den Batterietyp ALK aus.
ECO aus.
oder zum Menü INFO.
TEST aus.
36
7. Nach Abschluss des Selbsttests wird das Ergebnis (PASS für Bestanden oder FAIL
für Fehlgeschlagen) angezeigt.
8. Starten Sie den Empfänger neu über die
SideStepauto™
Der Signalsnder kann eine generelle Ortungsfrequenz für die beabsichtigte
Ortungsaufgabe empfehlen, indem er die Impedanz des Zielleiters misst. Um
SideStepauto auszuführen, schließen Sie den Sender an den Zielleiter an und gehen Sie
™
dann wie folgt vor:
1. Drücken Sie die -Taste, um das Menü zu öffnen.
2. Scrollen Sie zum Menü OPT F mithilfe der Pfeiltasten
3. Drücken Sie die Taste , um START auszuwählen.
4. Drücken Sie die Taste , um den Test zu starten. Der Signalsender wählt
automatisch eine übliche Frequenz zur Verwendung auf dem angeschlossenen
Zielleiter aus.

Orten mit aktiven Frequenzen

Aktive Frequenzen werden durch den Signalsender auf Rohrleitung oder Kabel übertragen
und sind die effektivste Methode zur Verfolgung eingegrabener Infrastruktur.
Im Allgemeinen ist es besser, für größere Leiter geringer Impedanz eine niedrige Frequenz
zu verwenden und bei kleineren Leiterquerschnitten hoher Impedanz auf eine höhere
Frequenz überzugehen.
Es sollte immer die niedrigste Leistungsstufe verwendet werden, die zur Verfolgung des
Zielleiters noch ausreicht, um das Risiko für Fehlortungen zu minimieren.
Der Sender kann sein Signal auf dreierlei Weise übertragen:
Direkte (galvanische) Kopplung
Bei direkter Kopplung wird der Signalsender elektrisch leitend an die Rohrleitung oder
das Kabel geklemmt, an der bzw. dem geortet werden soll. Benutzen Sie dazu die
rote Klemme der mitgelieferten Direktanschlussleitung. Die schwarze Klemme wird
in der Regel unter Verwendung des mitgelieferten Erdspießes an Erde (Erdpotenzial)
angeschlossen.
Der Sender koppelt dann ein diskretes Signal auf den Leiter, das Sie mit dem Empfänger
orten und verfolgen können. Diese Methode liefert das beste Signal auf einem einzelnen
Leiter und ermöglicht die Verwendung niedrigerer Frequenzen, die über größere
Entfernungen verfolgt werden können.
WARNUNG! Ein direktes Anklemmen an spannungsführende Leiter ist
POTENZIELL TÖDLICH. Direkte Kopplung an spannungsführende Leiter ist
ausschließlich von qualifiziertem Fachpersonal und unter ausschließlicher
Verwendung relevanter Produkte, die Anschlüsse an spannungsführenden
Leitungen zulassen, vorzunehmen.
-Taste.
oder .
