Bedienungs-Handbuch
Magnet-Ortungsgerät
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für SPX Spot

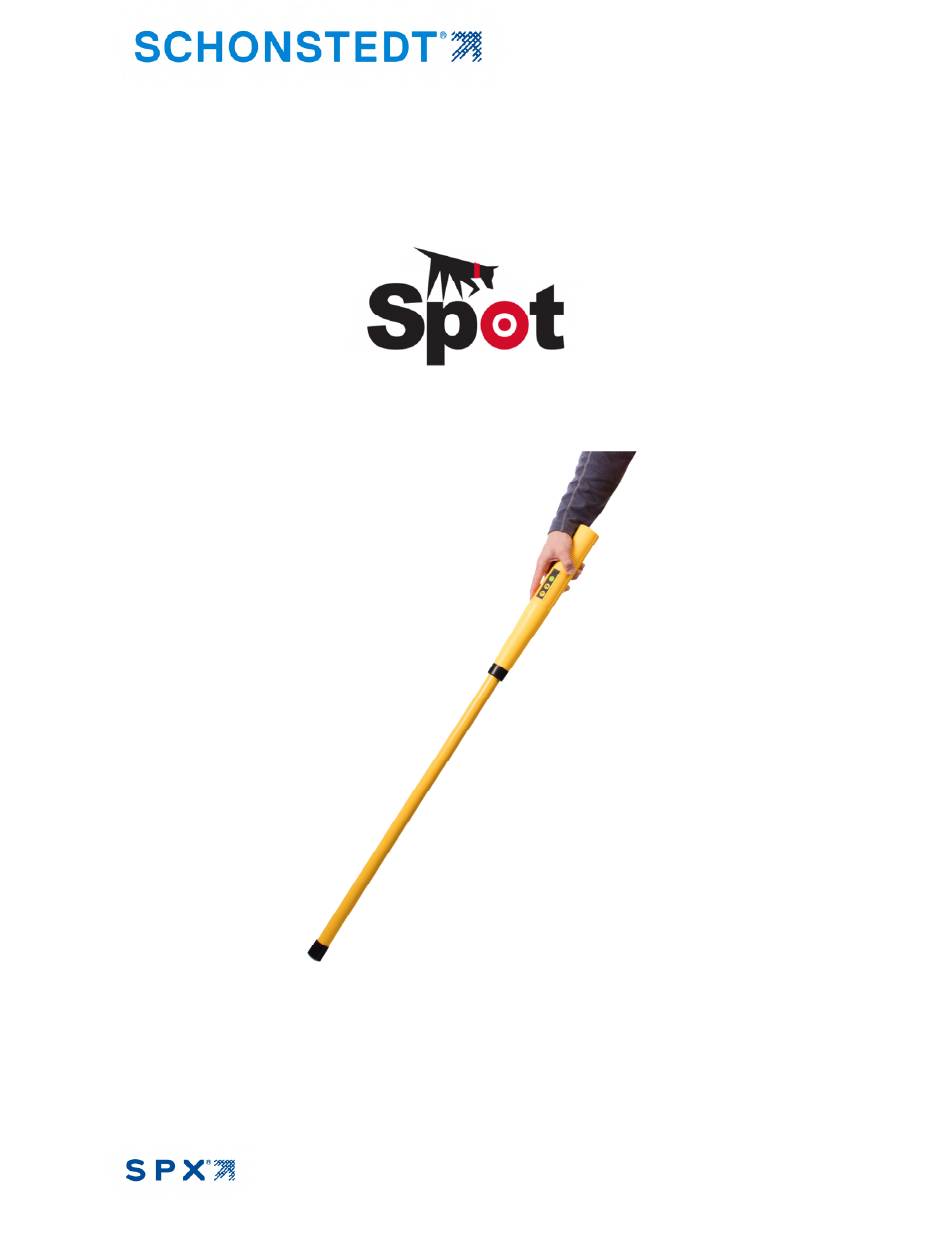

  • Seite 1 Bedienungs-Handbuch Magnet-Ortungsgerät...
  • Seite 2 Wichtiger Hinweis Schonstedt ist davon überzeugt, dass die in diesem Dokument enthaltenen Informationen genau und zuverlässig sind. Ihre Genauigkeit, Zuverlässigkeit oder Vollständigkeit kann jedoch nicht gewährleistet werden. Die einzige Verpflichtung Schonstedts besteht darin, ein Gerät, das sich innerhalb von sieben Jahren ab Kaufdatum als defekt erwiesen hat, zu reparieren oder zu ersetzen.
  • Seite 3: Inhaltsverzeichnis

    Inhalt Kapitel 1: Einleitung ......................4 Kapitel 2: Bedienungsanweisungen ................. 6 Bedienelemente ......................7 Signalstärke ....................... 8 Batteriestand ......................8 Austauschen der Batterie ................... 8 Kapitel 3: Empfehlungen zur Bedienung und Anwendungshinweise .. …………………..9 Absuche-Verfahren....................10 Grundlegende Signalmuster ..................10 Stark magnetisierte Marker ..................
  • Seite 4: Kapitel 1: Einleitung

    EINLEITUNG Seite | 4...
  • Seite 5 Sensor A stärker als am Sensor B. Dadurch wird ein Signal erzeugt, das größer als Null ist (das eintreten würde, soweit die Feldstärke an beiden Sensoren gleich ist). Die Audio-Reaktion des SPOT® ist so ausgelegt, dass die Tonfrequenz mit der erfassten Signalstärke ansteigt. Folglich ist die Audio-Frequenz höher als die Leerlauf-Frequenz (ca.
  • Seite 6: Kapitel 2: Bedienungsanweisungen

    BEDIENUNGSANWEISUNGEN Seite | 6...
  • Seite 7: Bedienelemente

    Bedienelemente Die Bedienelemente des SPOT® sind intuitiv konstruiert und erfordern minimale Ausbildung für einen effektiven Einsatz. Das Ortungsgerät kann ohne weiteres einhändig bedient werden. Verstärk Lautstärke EIN / AUS Abbildung 2: SPOT® Membranschalter EIN / AUS: Drücken Sie diese Taste, um das Gerät ein- oder auszuschalten. Beim Einschalten gibt die Einheit einen kurzen Piepton ab, um anzuzeigen, dass die Verstärkung auf #1 (1 = extra niedrig, die Standardeinstellung beim Einschalten)
  • Seite 8: Signalstärke

    Einheit ab, um die elektronischen Schaltkreise im Gerät zu schützen. Auswechseln der Batterie SPOT® wird von einer 9-Volt-Blockbatterie betrieben. Das Batteriefach befindet sich oben am Ortungsgerät, wie in Abbildung 3 gezeigt. Zum Entnehmen der Batterie lösen Sie einfach die beiden Flachkopfschrauben, die die Batterieklappe halten.
  • Seite 9: Kapitel 3: Empfehlungen Zur Bedienung Und Anwendungshinweise

    EMPFEHLUNGEN ZUR BEDIENUNG UND ANWENDUNGSHINWEISE Seite | 9...
  • Seite 10: Absuche-Verfahren

    Typ des erfassten Eisens, seiner Ausrichtung und der eingestellten Verstärkung abhängt. Grundlegende Signalmuster Wird das SPOT® direkt über einem vertikalen Ziel positioniert, erreicht die Signalstärke einen Höchstwert (Audio-Signal erreicht seine höchste Frequenz, je nach eingestellter Verstärkung). Die Audio-Frequenz erreicht direkt über den Enden eines horizontalen Zieles ebenfalls seinen Höchstwert, siehe Abbildung 5.
  • Seite 11 Nachdem Sie ein Ziel erfasst haben, halten Sie das Ortungsgerät vertikal und führen Sie es langsam X-förmig vor und zurück, während Sie auf das Audiosignal hören. Eine Audio-Spitze tritt auf, wenn sich das Ortungsgerät direkt über einem vertikalen Ziel oder über den Enden eines horizontalen Zieles befindet.
  • Seite 12: Stark Magnetisierte Marker

    Stark magnetisierte Marker Ein stark magnetisierter Marker, der sich an oder in der Nähe der Oberfläche befindet, zeigt sich zu seinen beiden Seiten schwächer, sodass diese irrtümlich für den Marker selbst gehalten werden könnten. In Abbildung 8 zeigt die fette Linie Ansteigen und Abfallen der Audio-Frequenz, während Sie das Ortungsgerät über einen Marker führen.
  • Seite 13: Orten Von Mannlochdeckeln, Abwassertanks Und Brunnenumhausungen

    Abbildung 11: Auffinden von bzw. Mannlochdeckeln Wasserbrunnenumhausungen SPOT® kann zum genauen Lokalisieren der Metallgriffe oder Bewehrungsstähle an den Deckeln von Abwassertanks bis zu 1,5 m (5 feet) tief eingesetzt werden. Abbildung 12: Von den Deckeln von Abwasserbehältern ausgehende Signalmuster Seite | 13...
  • Seite 14: Auffinden Und Verfolgen Von Stacheldraht

    Auffinden und Verfolgen von Stacheldraht Oft können Stacheldrahtreste (von alten Zäunen) unmittelbar unter dem Boden verfolgt werden. Selbst stark verrostete Drahtreste sind noch nachweisbar, wenn sie sich nahe an der Oberfläche befinden. Neigen Sie dabei das Ortungsgerät etwas mehr als üblich (jedoch nicht parallel zum Boden).
  • Seite 15: Auffinden Von Schiebergehäusen

    Suchen Sie den Bereich ab, indem Sie das Gerät langsam am Zaun entlang führen und gleichzeitig nach links und rechts schwenken. Auf diese Weise können Sie sich vorwärts bewegen und einen recht breiten Bereich absuchen. Hören Sie auf einen abrupten Abfall des Signals (angezeigt durch die Null in Abbildung 15), der eintritt, wenn sich der untere Sensor, ca.
  • Seite 16: Auffinden Von Gusseisenrohren

    Auffinden von Gusseisenrohren Gusseisenrohre das stärkste magnetische Signal an ihren Verbindungsstellen. Abbildung 17: Von Gusseisenrohren erzeugte Signalmuster Nachdem bei einem ersten groben Absuchen die allgemeine Richtung des Rohrs festgestellt wurde, können die Stahl-Rohrverbindungen oder -Übergangsstellen anhand folgenden Verfahrens genauer lokalisiert werden: 1.
  • Seite 17: Auffinden Von Stahlfässern

    1. SPOT® kann eigegrabene Blindgänger und weggeworfene Waffen detektieren. SPOT® ist ein nützliches Werkzeug für Militär und Orts-/Bundespolizieidienststellen. 2. Bohungen in Bereichen mit vermuteten gefährlichen Stoffen können mit SPOT® vor Beginn der Bohrarbeiten abgesucht werden. 3. Ein gurgelnder Signalton weist auf ein spannungsführenden Kabel oder das Vorhandensein von 50/60 Hz hin.
  • Seite 18: Technische Daten Und Einhaltung Von Bestimmungen

    TECHNISCHE DATEN UND EINHALTUNG VON BESTIMMUNGEN Seite | 18...
  • Seite 19: Technische Daten

    Technische Daten * Audio-Signalausgabe Signalfrequenz steigt und fällt ab je nach Signalstärke (Intensität des Gradientenfelds). Bereich: 30 bis 4000 Hz. Niedriger Batteriestand 0,5 Sek. Piepton alle 13 Sekunden, wenn unter 6,8 V Verstärkung 5 Stufen: Extra Niedrig (1), Niedrig (2), Medium (3), Hoch (4), Extra Hoch (5) Audio: Folge von Pieptönen entsprechend der eingestellten Verstärkung (ein Ton für #1, zwei Töne für #2 und so weiter)
  • Seite 20: Einhalten Von Bestimmungen Und Konformitätserklärung

    Einhaltung von Bestimmungen und Konformitätserklärung FCC: ++++ FCC Teil 15B, Klasse B Dieses Gerät erfüllt Teil 15 der FCC-Vorschriften. Sein Einsatz erfolgt vorbehaltlich der beiden nachstehenden Bedingungen: (1) dieses Gerät erzeugt keine schädlichen Störeinflüsse und (2) dieses Gerät muss sämtliche empfangenen Störeinflüsse aufnehmen können, auch solche, die einen unerwünschten Betrieb zur Folge haben.
  • Seite 21: Kapitel 5: Technischer Support / Informationen Zur Wartung

    TECHNISCHER SUPPORT / INFORMATIONEN ZUR WARTUNG Seite | 21...
  • Seite 22 Schonstedt bietet technische und Verkaufsunterstützung. Bei Fragen bezüglich des Einsatzes und der Anwendung kontaktieren Sie bitte unser technisches Supportteam unter 888-367-7014 BEI WARTUNG ODER REPARATUREN Bitte versenden an: Schonstedt Instrument Company 100 Edmond Road Kearneysville, WV 25430 Attn: Customer Service Dept. Anweisungen zur Rücksendung und Rücksendungsformular finden Sie online unter: https://www.schonstedt.com/support/repair-department/ Seite | 22...
  • Seite 23: Kapitel 6: Garantie

    Garantie Seite | 23...
  • Seite 24 Schonstedt Instrument Company (Schonstedt) garantiert hiermit, dass jedes von ihm hergestellte Produkt vorbehaltlich der folgenden Bedingungen frei von Material- und Verarbeitungsfehlern ist. Die Garantie gilt für einen Zeitraum von 7 Jahren* ab Versand von Schonstedt an den Erstkäufer. Bitte füllen Sie die Garantieregistrierungs-karte online unter schonstedt.com/welcome aus.
