RD7100 Ortungsempfänger
1
2
6
9
20 19 18 17 16
21
22
23
24 25 26 27 28
3
4
8
7
5
12
10
11
12 13 14
18
33
31
32
29 30
28

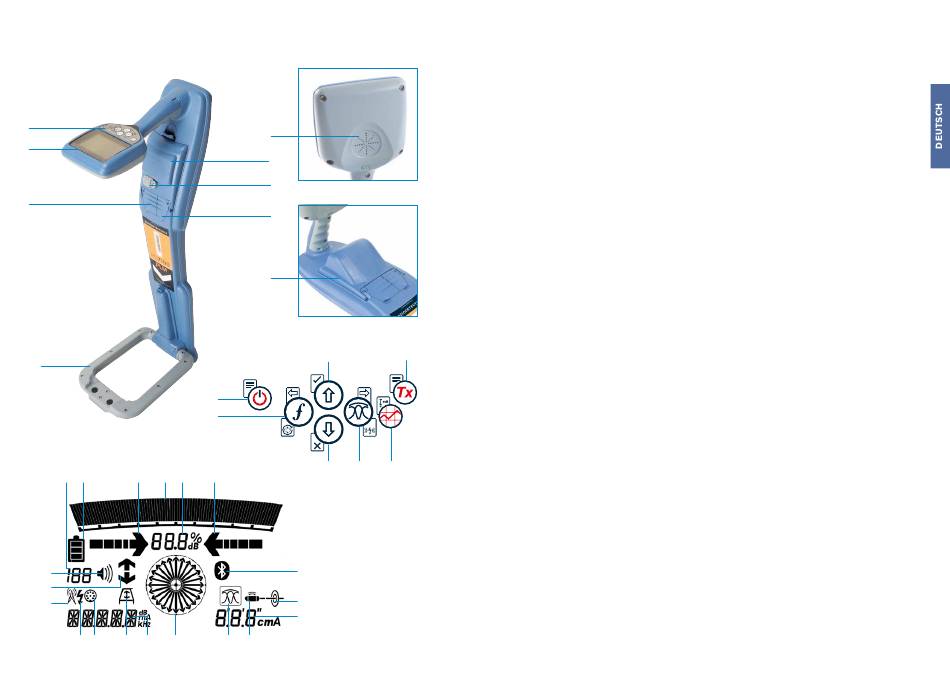

Merkmale des
Ortungsempfängers
1. Bedienfeld.
2. LCD mit automatischer
Hintergrundbeleuchtung.
3. Lautsprecher.
4. Akku- und USB-Anschluss
(im Batteriefach)
5. Optional: Alkali-Batteriefach.
6. Zubehörbuchse.
7. Kopfhörerbuchse.
8. Akku-Ladebuchse (Li-Ionen-Akkupack)
9. Marker-Antenne.
Bedienfeld des
Ortungsempfängers
10. Ein/Aus-Taste.
11. Frequenz-Taste.
15
12. Aufwärts- und Abwärts-Pfeile.
13. Antennen (modus) taste. Bei
eingeklappter Antenne: Wechsel
zwischen unterschiedlichen Modi.
Bei ausgeklappter Antenne: Wechsel
zwischen Marker- und kombiniertem
Modus (Marker & Leiter).
14. Untersuchungswert-Taste
15. Signalsender-Taste: Nicht benutzt.
Bildschirm-Icons des
Ortungsempfängers
16. Signalstärkenanzeige (numerisch).
17. Signalstärken-Balkenanzeige mit
Schleppzeiger.
18. Null- / Proportional-Richtungspfeile.
19. Batterieladung.
20. Empfangs-Sensitivität
21. Lautstärkestufe.
22. Pfeile für FF-Mantelfehlersuche
(nur bei PLM- und TLM-Modellen).
23. Icon für Radio-Modus.
24. Icon für Stromnetz-Modus.
25. Icon für Zubehör / Messung.
26. Icon für A-Frame Rahmenantenne.
27. Anzeige für Frequenz / Marker-Type /
Signalstrom / Menü.
28. Kompass: Anzeige für Kompass- /
Marker-Modus: Zeigt die Richtung des
georteten Kabels oder der Sonde relativ
zum Ortungsempfänger an. Dient auch
als grafische Anzeige für aktivierten
Marker-Modus.
29. Icon für Antennen-Modus:
Zeigt die Auswahl des Antennen-Modus
an: Peak / Peak+ / Null / Guidance.
™
30. Sonde-Icon: Zeigt an, dass eine Sonde
als Signalquelle ausgewählt ist.
31. Leiter-Icon: Zeigt an, dass ein
besendeter Leiter als Signalquelle
ausgewählt ist.
32. Tiefen-Anzeige.
33. Icon für Bluetooth-Status:
Blinkendes Icon bedeutet, dass gerade
ein Pairing stattfindet. Dauerhaftes Icon
zeigt eine aktive Verbindung an.
