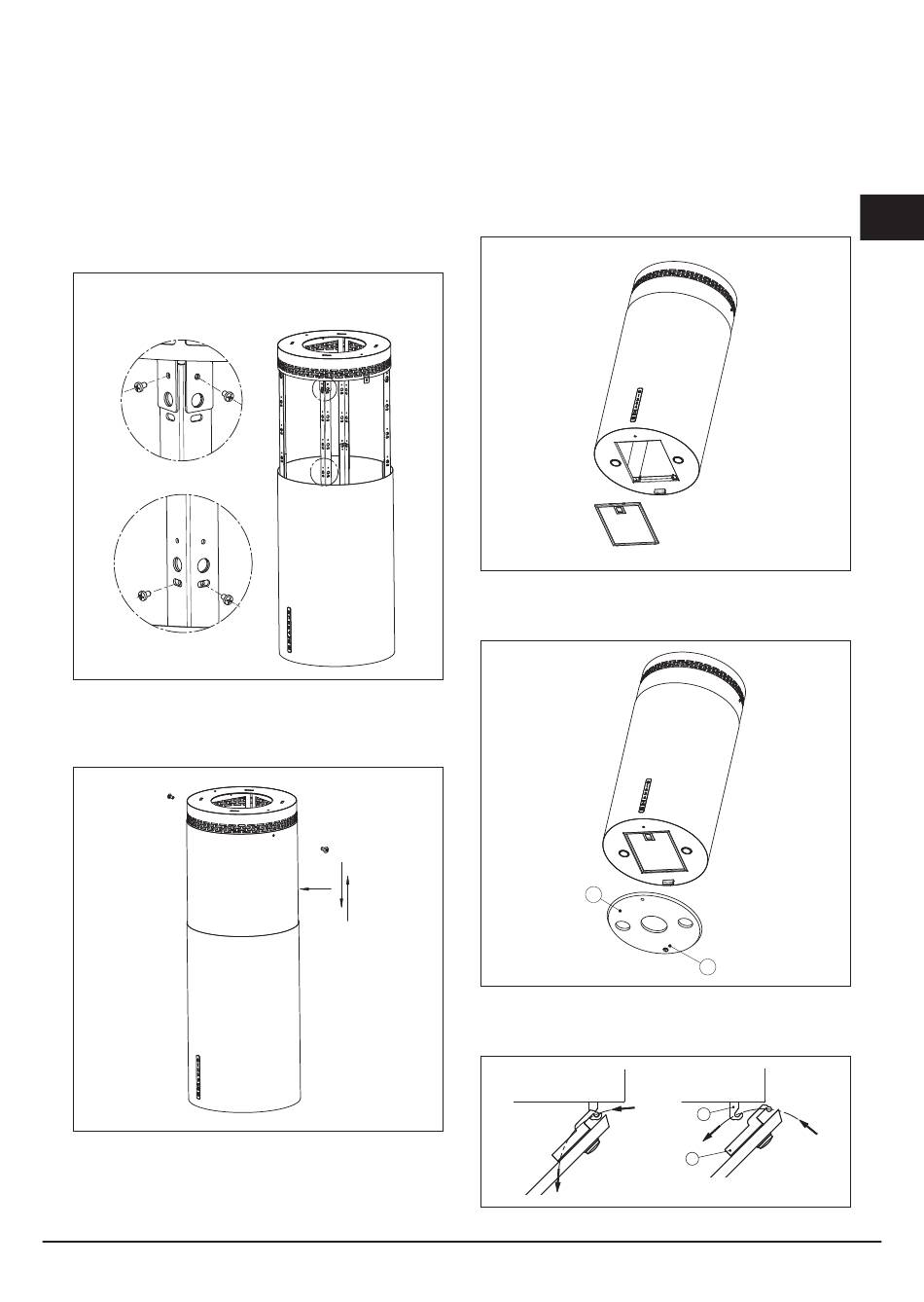

Fig. 5: fissare i 4 angolari di posizione come da figura,
tramite 8 viti 3,5x6,5 in dotazione per la parte superiore e
8 viti 3,5x6,5 in dotazione per la parte inferiore.
D = PRIMA FISSARE SOTTO
C = DOPO AVERE FISSATO SOTTO FISSARE SOPRA
C
D
Fig. 6: aggiustare l'escursione telescopica del cilindro
superiore e fissarlo alla staffa 1, tramite le due viti
M4X12 in dotazione.
C
D
7
Fig. 7: montare il filtro antigrasso al cilindro cappa
agendo sulla maniglietta in metallo.
Fig. 8: posizionare il vetro con il diametro inferiore verso
il basso A.
A
Fig. 9: agganciare la cerniera B integrata nel vetro, al
gancio della cerniera maschio C.
B
C
B
I
