Cappa aspirante modello "Rondò"
Si raccomanda di utilizzare dei guanti nelle
I
operazioni d'installazione emanutenzione.
Nel caso d'installazione in versione aspirante(l'aria
aspirata viene convogliata all'esterno = Fig. A) è
importante:
- predisporre un foro ed un condotto di scarico dell'aria
del diametro di 150 mm;
- usare un condotto lungo il minimo indispensabile;
- usare un condotto con il minor numero di curve
possibile (angolo massimo della curva 90°);
- usare il meno possibile condotti piatti e con sezioni
diverse;
- usare un condotto il più liscio possibile internamente
ed approvato normativamente;
- non collegare la cappa a condotti di scarico di fumi
prodotti da combustione (caminetti, caldaie, stufe,
ecc...);
- non scaricare l'aria in una cavità del muro a meno che
tale cavità non sia predisposta a tale scopo;
- Dotare il locale con delle prese d'aria per evitare
che la cappa crei una depressione negativa (non
superiore ai 0,04 mbar);
Nel caso d'installazione in versione filtrante (l'aria
aspirata viene reintrodotta all'interno dell'ambiente
cucina = Fig. B) non si ha bisogno di predisporre un foro
e condotto di scarico, ma di reperire un filtro al carbone
attivo (richiedere a parte come accessorio).

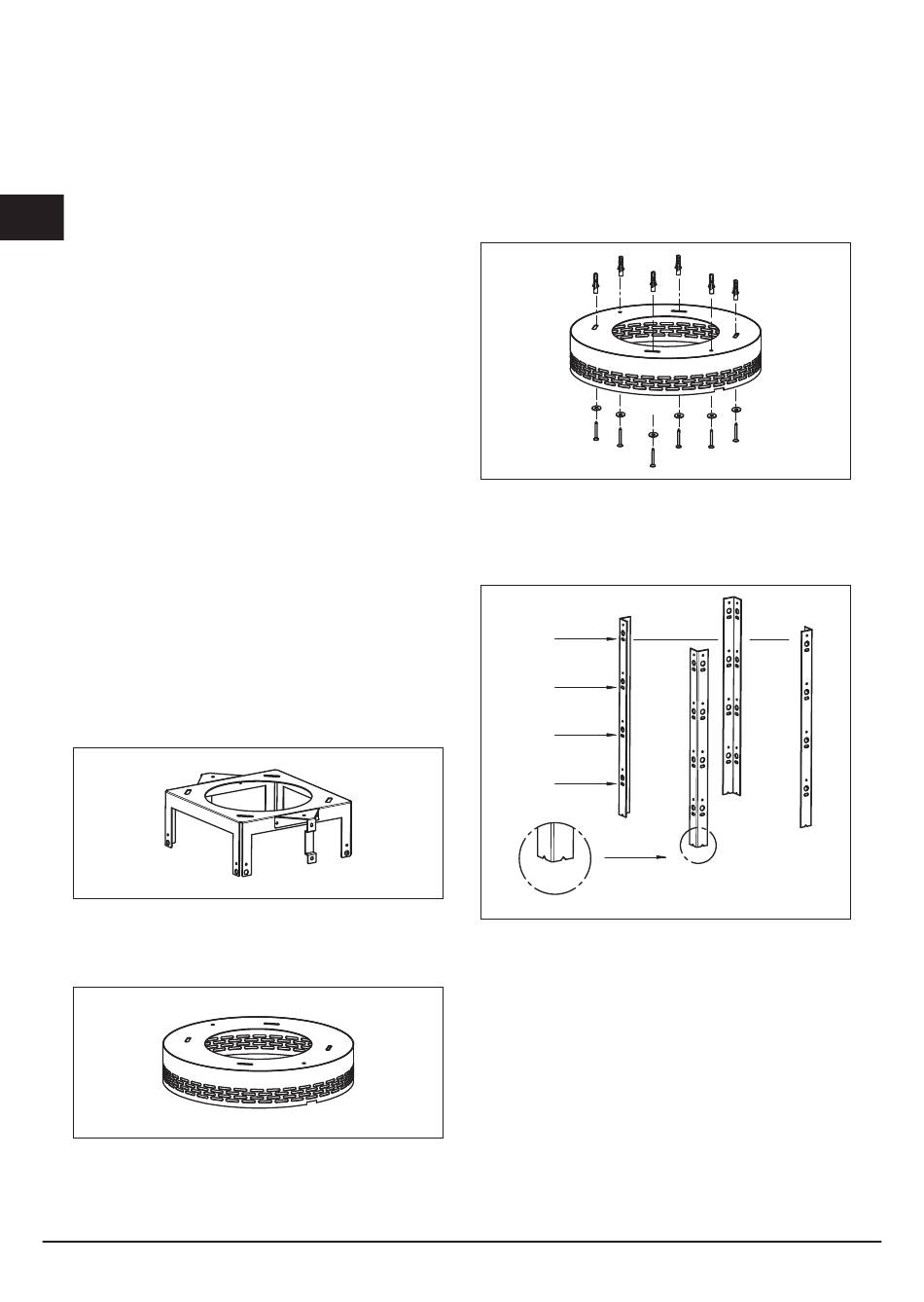

Fig. 1: con la staffa di fissaggio 1, contrassegnare a
soffitto i riferimenti diposizione per i fori di fissaggio.
Fig. 2: fissare la copertura con sgrigliature 2 alla staffa
di fissaggio 1 . (Questa copertura può essere tuttavia
omessa se si desidera nella versione aspirante).
Fig. 3: fissare copertura 2 e staffa 1 al soffitto con i 6
tasselli Ø 8, le 6 viti Ø 4,2x32 e rondelle in dotazione.
Fig. 4: scegliere l'altezza desiderata a cui installare la
cappa.
N.B. : gli angolari di posizione devono avere la parte
smussata rivolta verso il basso come da dettaglio A.
H = 240
H = 250
H = 260
H = 270
6
A
