Dunstabzugshaube "Rondò" modell
Bei der Installation und Instandhaltung wird das
Tragen von Handschuhen empfohlen.
Bei der Installation der absaugenden Version (die
abgesaugte Luft wird nach außen geleitet = Abb. A) ist
es wichtig:
- eine Öffnung und eine Abluftleitung mit einem
Durchmesser von 150 mm vorzubereiten.
- eine so kurz wie möglich bemessene Rohrleitung zu
verwenden
- eine Rohrleitung mit möglichst wenig Biegungen
verwenden (maximaler Kurvenwinkel 90°)
- möglichst wenig
unterschiedlichen Querschnitten verwenden
- eine innen möglichst glatte und den Regelwerken
entsprechende Leitung verwenden
- die Dunstabzugshaube nicht an Schornsteine für
DE
Verbrennungsabgase (Kamine, Heizkessel, Öfen
usw.) anschließen
- die Luft nicht in eine Maueröffnung ableiten, es sei
denn, dass diese Öffnung diesem Zweck dient.
- Den Raum mit Luftöffnungen versehen, damit die
Haube keinen negativen Unterdruck erzeugt (nicht
über 0,04 mbar)
Bei der Installation der Filterversion (ABB.B= die
abgesaugte Luft wird wieder in die Küche zurückgeführt)
muss man keine Wandöffnung und eine Abzugsleitung
vorbereiten, sondern einen Aktivkohlenfilter verwenden
(als Zubehör anfordern).

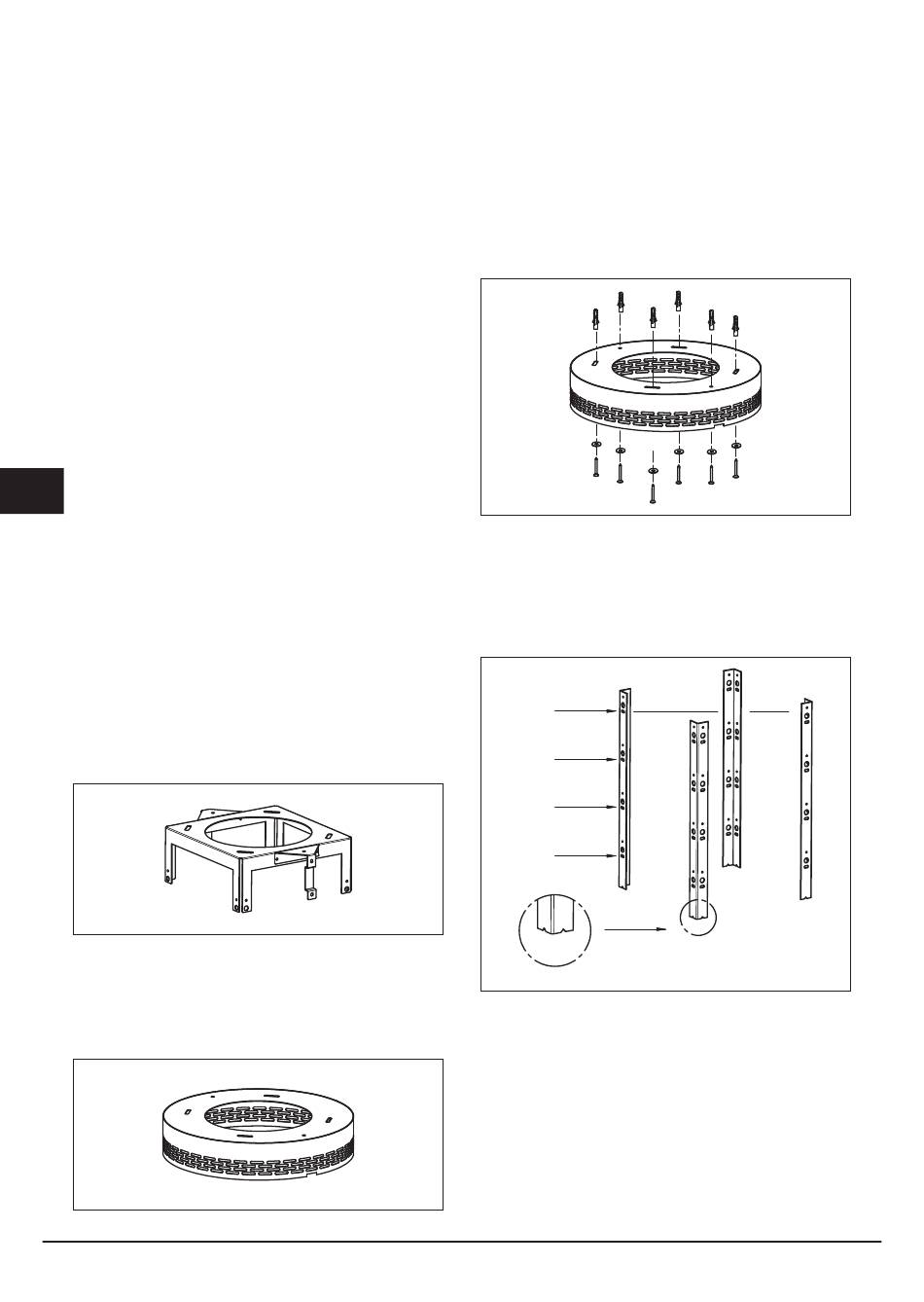

Abb. 1: Mit dem Befestigungsbügel 1 an der Decke die
Position für die Befestigungslöcher anreißen.
Abb. 2: Die Abdeckung mit dem Gitter 2 am
Befestigungsbügel 1 befestigen. (Diese Abdeckung kann
auch vermieden werden, wenn mann die Absaugversion
wünscht).
platte Leitungen und
Abb. 3: Die Abdeckung 2 und den Bügel 1 an der Decke
befestigen und dazu die 6 mitgelieferten Dübel Ø 8,
die 6 Schrauben Ø 4,2x32 und die Unterlegscheiben
benutzen.
mit
Abb. 4: Die gewünschte Höhe wählen, auf der die
Haube installiert werden soll.
Bitte beachten : Die Positionsbügel müssen den
abgefasten Teil nach unten gerichtet haben, wie zu
sehen in Detail A.
H = 240
H = 250
H = 260
H = 270
24
A
