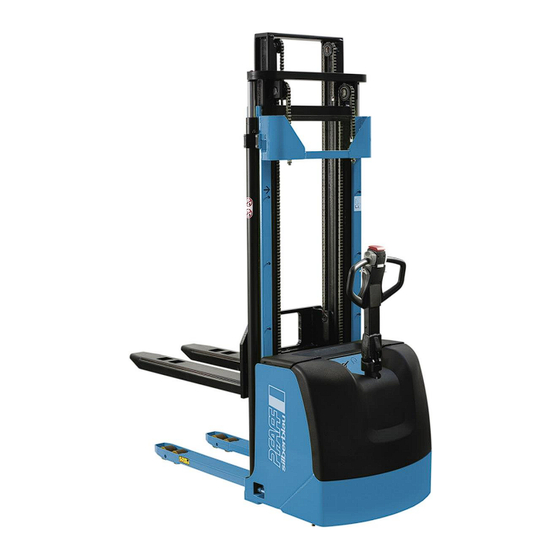

Elektro-Geh-Gabelhochhubwagen
Electric pedestrian stacker
Modell EGV PSH
Prüf.- Nr.
Type
Art. Nr.
Geräte-Nr. / Fabrik-Nr.: Device/Serial number
Baujahr
Hublast
Test no.
Type
Art. No.
Year of manufacture
Capacity
No. de vérification
Type
Réf. de l'article
Numéro de série
Année de construction
Capacité
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Pfaff EGV PSH
Inhaltszusammenfassung für Pfaff EGV PSH
- Seite 1 Elektro-Geh-Gabelhochhubwagen Electric pedestrian stacker Modell EGV PSH Prüf.- Nr. Test no. No. de vérification Type Type Type Art. Nr. Art. No. Réf. de l’article Geräte-Nr. / Fabrik-Nr.: Device/Serial number Numéro de série Baujahr Year of manufacture Année de construction Capacity Capacité...
-
Seite 3: Inhaltsverzeichnis
Inhalt GEBRAUCH DES GERÄTES ....................... 3 BESCHREIBUNG DES HUBWAGENS ..................3 Aufbau (s. Abb.1) ........................... 4 Antrieb ............................4 Deichsel ............................4 Bremsen ............................5 Hydraulikanlage ........................... 5 Elektrische Anlage ......................... 5 SCHILDER (s. Abb.4) ........................6 TRANSPORT UND INBETRIEBNAHME ..................6 Inbetriebnahme .......................... -
Seite 4: Gebrauch Des Gerätes
15) BATTERIE 4) GABELN HANDENTSPERRUNG 16) ELEKTROBREMSE 5) GABELN 17) LASTROLLEN 6) ZWEITE STUFE 18) HANDSCHUTZ 7) FAHRGESTELL 19) DRITTE PHASE (EGV PSH 14-45/50) 8) HUBZYLINDER 20) ZENTRALER HUBZYLINDER (EGV PSH 9) HAUPTSCHALTER 14/45-50 10) BATTERIE STECKER 11) STEUERUNG 12) STÜTZRAD... -
Seite 5: Aufbau (S. Abb.1)
Sicherheitseinrichtungen (s. Abb.1) 1) HAUPTSCHALTER (Teil 8) 2) ELEKTROBREMSE (Teil 16) 3) VENTIL ZUR FLUSSREDUZIERUNG (Teil 14) 4) ÜBERDRUCKVENTIL 5) SCHUTZVORRICHTUNGEN STOSSFÄNGER: schützen das Antriebsrad (Teil 2), die seitlichen Stütz- räder (Teil 12) und die vorderen Lastrollen (Teil 17) vor Stößen;... -
Seite 6: Bremsen
Bremsen Die elektromagnetische Bremse wirkt entweder über, oder durch Einstellen der Deichsel in die höhere Stellung (Stellung A) und in die untere Stellung (Stellung C), s. Abb. 2, direkt auf den Antriebsmotor ein. Beim Ausschalten der elektrischen Anlage funktioniert die Bremse als Standbremse. Die Bremskraft kann durch Betätigung der Nutmutter der Bremse, s. -
Seite 7: Schilder (S. Abb.4)
SCHILDER (s. Abb.4) Auf der Maschine wurden folgende Schilder angebracht: Typenschild des Hubwagens Schild der Batterie Schild mit Lastdiagramm hinsichtlich der Hubhöhe und der Stellung des Schwerpunktes der Last auf den Gabeln. Schilder mit den Anschlagspunkten Schilder Gefahr der Fußquetschung Schild Zugang verboten Schild: Bedienungsanleitung lesen Die Schilder dürfen auf keinen Fall abgenommen werden oder unleserlich sein. -
Seite 8: Batterie
Hubwagens beeinflussen, deshalb empfehlen wir den Hersteller anzurufen, um die entsprechende Zustimmung einzuholen, wenn eine andere als die Standardbatterie eingebaut werden soll. ACHTUNG: EGV PSH 14-42,14-45, 14-50 + Freelift müssen mit der 300AH Batterie betrieben werden. Der Einsatz von kleineren Batterien ist untersagt! Aufladen der Batterie Vor der Ladung ist die Unversehrtheit der Leiter zu kontrollieren. -
Seite 9: Gebrauch
GEBRAUCH Sicherheitsnormen Der Fahrer muss die folgende Gebrauchsanweisungen in der Fahrposition ausführen, derart dass er weit von der gefährlichen Zonen (d.h. Hubgerüste, Gabeln, Ketten, Scheiben, Antriebs- und Ausregelungsräder und alle andere bewegliche Elementen) bleibt, die mit der Quetschung von Händen und/oder Füße verbunden sind. Sicherheitsnormen Der Hubwagen darf nur unter Berücksichtigung folgender Hinweise benutzt werden: Der Fahrer des Hubwagens muss die entsprechenden Gebrauchsanweisungen genau kennen, nur geeignete Arbeitskleidung wie Sicherheitsschuhe und einen Schutzhelm... - Seite 10 Der Hubwagen muss sowohl beim Gebrauch als auch bei der Aufbewahrung immer vor Regen und Schnee geschützt werden und darf auf keinen Fall in feuchter Umgebung in Betrieb genommen werden. Gebrauchstemperatur:10°, +40° IM FALL VON SCHÄDEN ODER UNFÄLLEN WEGEN NACHLÄSSIGKEIT, INSTALLATIONEN DURCH NICHT FACHGERECHTE TECHNIKER UND UNSACHGEMÄßEN GEBRAUCH ÜBERNIMMT DER HERSTELLER KEINERLEI HAFTUNG.
-
Seite 11: Fahren (S. Abb.6)
Fahren (s. Abb.6) Bevor der Hubwagen bewegt wird, den einwandfreien Betrieb der Hupe und Bremse prüfen. Weiter darauf achten, dass die Batterie vollkommen geladen ist. Den Schlüssel auf 1 stellen und die Deichsel in die Fahrstellung bringen. Den Regler langsam drehen und sich in Richtung des gewünschten Arbeitsplatzes bewegen. - Seite 12 Steuerorgane (s. Abb. 7) 1) Geschwindigkeitsregler 2) Tastvorrichtung "Toter Mann" 3) Taster Hupe 4) Hebel zum Heben und Senken 5) Schlüsselschalter 6) Hauptschalter 7) Batterieanzeige Betriebsstundenzähler 8) Taster "Schildkröte" (langsame Geschwindigkeit)
-
Seite 13: Wartung
WARTUNG Die Wartung darf ausschließlich von Fachpersonal durchgeführt werden. Der Hubwagen muss mindestens einmal pro Jahr generalüberholt werden. (UVV PRÜFUNG) Nach jeder Wartungsarbeit müssen der einwandfreie Betrieb des Hubwagens und die Sicherheitsvorrichtungen überprüft werden. Den Hubwagen von Zeit zu Zeit überholen, um einen Arbeitsausfall zu vermeiden oder um keine Personen zu gefährden. -
Seite 14: Tabelle Des Schmiervorgangs
ALLE: ELEMENT KONTROLLEN MONATE MONATE MONATE Betrieb, Undichtigkeit und ▲ ZYLINDER Verschleiß Dichtungen prüfen ▲ Riemenscheiben prüfen Verschleiß der Kohlebürsten ▲ ELEKTROMOTOREN prüfen ▲ Relais zum Motorstart prüfen Dichtigkeit und Stand Elektrolyt ▲ BATTERIE prüfen ▲ Spannung der Elemente prüfen Verankerung und Dichtigkeit der ▲... -
Seite 15: Fehlersuche
Fehlersuche Die Gabeln werden nichtangehoben Der Hubwagen springt nicht an A nschlüsse und Dichtungen B atterie leer B atteie aufladen Hydraulisches System verliert Öl prüfen Nein Nein M ikro schalter Deichsel defekt M ikro schalter austauschen Überlastung Last reduzieren Nein Nein B atterie leer B atterie aufladen... -
Seite 16: Konformitätserklärung
25412351 EGV PSH 1629 II 25416291 EGV PSH 1445 II 25414453 EGV PSH 1635 II 25416351 EGV PSH 1445 Fl II 25414455 EGV PSH 1425 IL II 25414257 EGV PSH 1445 IL II 25414457 zum Befördern, Heben und Senken von...
