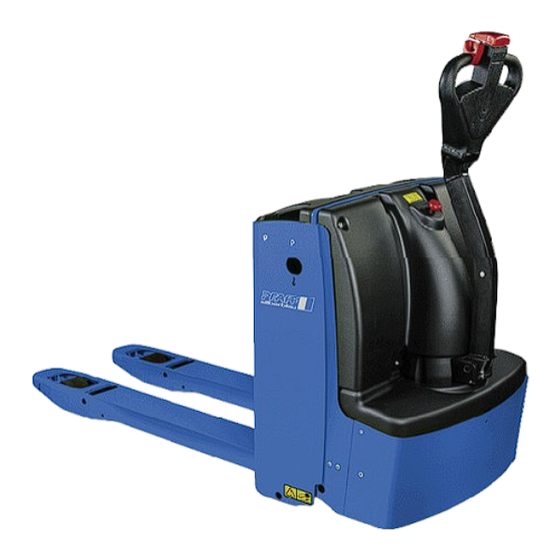

- Seite 1 Original Betriebsanleitung Nr. 040049460_DE 04.2011 Elektro-Gabelhubwagen EGU PS 20 www.pfaff-silberblau.com F 08.01.140_PDF_02.05.2011 / UD...
-
Seite 2: Technische Daten
Elektro-Gabelhubwagen EGU PS 20 Electric pallet truck EGU PS 20 F 08.01.140 Transpalette électrique EGU PS 20 Abmessungen und Dimensions and Dimensions et Technische Daten Technical data Caractéristiques techniques technische Änderungen vorbehalten design changes under reserve changements techniques sous réserve... - Seite 3 Elektro-Gabelhubwagen EGU PS 20 Electric pallet truck EGU PS 20 F 08.01.140 Transpalette électrique EGU PS 20 Type Type Type EGU PS 20 Art.-Nr. Art.-No. Réf. 040046842 Elektro / electric / Antrieb Drive Entraînement électrique 2000 Tragfähigkeit Carrying capacity Capacité de charge...
- Seite 4 Elektro-Gabelhubwagen EGU PS 20 F 08.01.140 Deutsch Allgemeines Vor Inbetriebnahme sind unbedingt die vorliegende Betriebsanleitung sowie die Unfallverhütungsvorschrift BGV D27 aufmerksam durchzuarbeiten. Sicherheitshinweise beachten! Dokument aufbewahren! Diese Betriebs- und Wartungsanleitung muss allen Personen, die mit Bedienung, Wartung und Betrieb des Elektrogabelhubwagens beschäftigt sind, zugänglich sein und ist bei deren Tätigkeit zu beachten.
- Seite 5 Elektro-Gabelhubwagen EGU PS 20 F 08.01.140 Deutsch 2.3 Sicherheitshinweise Der Betrieb ist nur auf ebenem, waagerechtem, befestigtem Boden zulässig. Der Boden muss ausreichend rutschhemmend sein. Die Last nie in gehobenem Zustand unbeaufsichtigt lassen. Das Befördern und das Mitfahren von Personen sind verboten! ...
-
Seite 6: Gesamtansicht - Übersicht
Elektro-Gabelhubwagen EGU PS 20 F 08.01.140 Deutsch Betriebsanleitung 3.1 Gesamtansicht – Übersicht Fahrgestell Hauptschalter Steuerdeichsel Hydraulische Steuereinheit Stützrad Gehäuse Antriebsrad Steuerung Batterie 10 Elektrobremse 11 Lastrollen 12 Hubzylinder 3.2 Stellteile - Übersicht Drehschalter für Fahrtrichtung und Geschwindigkeit NOT-AUS Sicherheitstaste Batterieladeanzeige... - Seite 7 Elektro-Gabelhubwagen EGU PS 20 F 08.01.140 Deutsch 3.3.3 Batterietrennstecker BATTERIESTECKER HERAUSZIEHEN! Gerät ist vollständig stromlos 3.3.4 Fahrtrichtung und Fahrgeschwindigkeit Fahren: Drücken des Drehschalters F in Richtung: Fahrtrichtung: = Richtung Bediener (Rückwärtsfahren) = Richtung Gabel (Vorwärtsfahren) Stoppen: Drehschalter F loslassen. Drehgriff kehrt automatisch in Mittelstellung zurück.
-
Seite 8: Fahren Und Bremsen
Elektro-Gabelhubwagen EGU PS 20 F 08.01.140 Deutsch 3.4 Handhabung 3.4.1 Prüfungen vor Arbeitsbeginn Einwandfreies Arbeiten der Stellteile Funktion der Bremsen , Feststell- und Betriebsbremse Bremsprobe durchführen! Säurespiegel und Ladezustand der Batterie Zustand der Bereifung und fester Sitz der Radschrauben, bzw. Rollenachsen ... -
Seite 9: Absetzen Der Last
Elektro-Gabelhubwagen EGU PS 20 F 08.01.140 Deutsch 3.6.1 Verhalten beim Fahren Der Fahrer muss sich im innerbetrieblichen Verkehr genauso verhalten wie im öffentlichen Straßenverkehr. Die Geschwindigkeit muss den örtlichen Verkehrsverhältnissen angepasst werden (z. B. beim Durchfahren von engen Durchgängen, Pendeltüren, an unübersichtlichen Stellen und auf unebenen Fahrbahnen). - Seite 10 Elektro-Gabelhubwagen EGU PS 20 F 08.01.140 Deutsch Inspektions- und Wartungsanleitung Sicherheitshinweis Vor Inspektions- und Wartungsarbeiten ist der Elektro-Gabelhubwagen durch geeignete Maßnahmen zu entlasten. Wartungsintervalle Wartungsarbeiten täglich bzw. vor jedem Einwandfreie Funktion der Bedienteile (NOT-AUS) und Stellteile prüfen. Arbeitsbeginn Zustand der Laufrollen und Rollenachsen prüfen...
-
Seite 11: Inspektions- Und Wartungsdetailbeschreibungen
Elektro-Gabelhubwagen EGU PS 20 F 08.01.140 Deutsch Inspektions- und Wartungsdetailbeschreibungen 5.1 Hydraulikanlage Die Hydraulikanlage besteht im Wesentlichen aus Hydraulikaggregat mit angebautem Ablassventil (ge- schwindigkeitsregulierbar) und Sicherheitsventil, sowie Hubzylinder mit eingebautem Senkbremsventil. Außer den gemäß Wartungsanleitung vorgeschriebenen Prüfungen und dem erforderlichen Ölwechsel bedarf die Hydraulikanlage kaum einer Wartung. -
Seite 12: Laden Der Batterie
Elektro-Gabelhubwagen EGU PS 20 F 08.01.140 Deutsch 6.2 Laden der Batterie Es wird empfohlen, die Batterie nach dem Einsatz des Hubwagens aufzuladen und dabei folgendes zu beachten: Beim Ladevorgang müssen die Batteriezellen freiliegen um eine ausreichende Belüftung zu garantieren (Gefahr von Knallgasbildung). -
Seite 13: Wartung
Elektro-Gabelhubwagen EGU PS 20 F 08.01.140 Deutsch Wartung Die Wartungsanleitung des Batterieherstellers ist zu beachten! Inspektionsintervalle Wartungs- und Inspektionsarbeiten täglich Batterie laden Polklemmen auf festen Sitz prüfen. Anziehmoment 2-3 Nm vierteljährlich Gegen Ende des Ladungsvorganges Spannung prüfen Ladegerät prüfen. alle 6 Monate Batterie mit einem Kapazitätstest entladen und wieder voll aufladen... -
Seite 14: Betriebsstörungen Und Ihre Ursachen
Elektro-Gabelhubwagen EGU PS 20 F 08.01.140 Deutsch Betriebsstörungen und ihre Ursachen Störung Ursache Beseitigung Motor und Hydraulikpumpe Sicherung defekt Sicherung erneuern arbeiten nicht Stecker ist lose oder getrennt Stecker richtig einstecken Motor ist defekt Motor erneuern Auf-Ab Schalter außer Betrieb bzw. defekt Schalter kontrollieren bzw. -
Seite 15: Eg-Konformitäts- Erklärung
Für Komplettierung, Montage und Inbetriebnahme gem. Betriebsanleitung zeichnet verantwortlich: Ort: ................. Datum: ..............Verantwortlicher: ............. Firma: ..............COLUMBUS McKINNON Engineered Products GmbH Telefon: +49 8233 2121-800 Am Silberpark 2-8 Telefax: +49 8233 2121-805 86438 Kissing/Germany www.pfaff-silberblau.com... - Seite 16 Alle Standorte von COLUMBUS McKINNON EMEA (Europe, Middle East, Africa) finden Sie unter www.cmco.eu/pfaff-silberblau COLUMBUS McKINNON Engineered Products GmbH Am Silberpark 2-8 86438 Kissing GERMANY Telefon +49 8233 2121-800 Telefax +49 8233 2121-805 info.kissing@cmco.eu www.cmco.eu/pfaff-silberblau Händler: Merchant / commerçant Firmenstempel/stamp/cachet de la maison...
