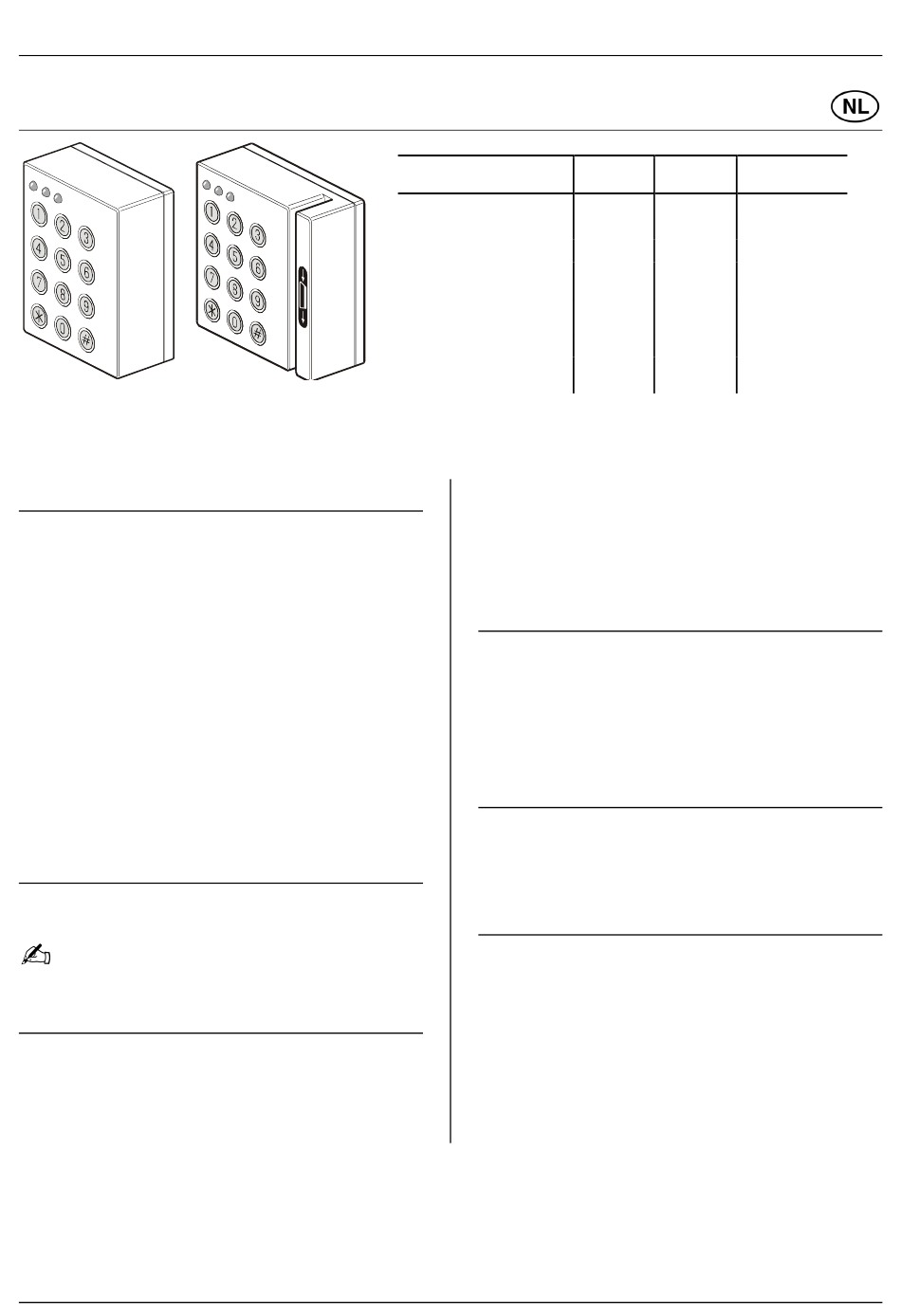

3-LED Codebediendeel /3-LED Codebediendeel
met Magneetstrip kaartlezer
3-LED
Codebediendeel
D
E EENHEID MONTEREN
1. Verwijder de imbusbout in de montageplaat
van de lezer om deze te openen. (Afb. 3)
2. Gebruik de montageplaat als sjabloon om de plaats
van de schroefgaten op de wand te markeren. (Afb. 4)
3. Plaats de kabel door de rubberen afdichting (de
afdichting wordt gebruikt bij installatie buitenshuis)
en vervolgens door de opening in de montageplaat.
4. Bevestig de montageplaat aan de wand.
5. Sluit de kabel aan op het aansluitblok (Afb. 5).
6. Stel het GI-adres in op de dipswitch (Afb. 6).
7. Controleer of de jumperpositie van de verwarming
op 'AAN' staat voor installatie buitenshuis of op
'UIT' voor installatie binnenshuis (Afb. 5).
8. Plaats de veer op het achterste
sabotagecontact. (Afb. 4).
9. Schuif de lezer op de montageplaat en sluit
de eenheid met de imbusbout (omgekeerde
volgorde van afb. 3 en voer vervolgens
Afb. 8 uit).
C
ODEBEDIENDEEL VERBINDEN
Raadpleeg de installatiehandleiding van het
ATS-controlepaneel voor aanwijzingen. Elke lezer is
voorzien van een sabotagebeveiliging van de deksel.
Opmerking: de afbeeldingen en
aanwijzingen gelden ook voor de
ATS1151, tenzij anders vermeld.
V
EILIGHEIDSAANWIJZINGEN
•
Volg altijd de regelgeving omtrent veiligheid
op die gelden in uw land. Lees de volgende
veiligheidsaanwijzingen alvorens het
product te installeren.
•
Maak, alvorens het product te
demonteren de unit spanningsloos.
3-LED Codebediendeel met
magneetstripkaartlezer
( . 3)
AFB
Beschrijving
Verbinding
12 V Voeding
0 V-verbinding naar lezer
Gegevens + verbinding
naar lezer
Gegevens - verbinding
naar lezer
Knop Uitgangsverzoek
Open collector-uitgang
50 mA max.
verbinding naar het ATS-paneel
•
Sluit alleen de voeding weer aan indien
alle installatieprocedures zijn voltooid.
•
Dek de voedingseenheid nooit af,
omdat deze oververhit kan raken.
•
Bij het installeren onderdelen of
schroeven niet forceren.
E
XTRA OPMERKINGEN VOOR HET INSTALLEREN
C
VAN EEN ODEBEDIENDEEL BUITENSHUIS
1. Installeer een regenkap over de lezer.
2. Monteer de rubberen afsluiting (bijgeleverd) tussen
de eenheid en de wand om de eenheid af te sluiten.
3. Zet jumper J4 (Afb. 5) in de 'AAN'-stand om de
verwarming in te schakelen (bovenste twee pennen).
4. Bij een mechanisch slot of schuifpoort, de lezer enkele
meters van de deur monteren, zodat het slot of de
poort voldoende ruimte heeft om volledig open te gaan.
K
ABELINGANG EN VERBINDINGEN
1. GI-dipswitches
2. Aansluitconnector: +12 V
3. Zoemer
4. Verwarmings-jumper
5. Term-verbinding
VERBINDINGEN AANSLUITINGEN
PWR Voeding. Als de afstand tussen de
gebruikersinterface en het controlepaneel niet
langer is dan 100 m., kan de gebruikersinterface
GND worden gevoed via de Comms + en – van het
controlepaneel. Gebruik anders de AUX PWR
van DI's of een ander voeding.
D+ Gegevens positieve en gegevens negatieve
verbinding van de databus.
D - Remote units kunnen max. 1,5 km. van
het ATS-controlepaneel gemonteerd zijn.
5
ATS1151/ ATS2000/
1156 3000/4000
Comms
Voeding 12 V
GND 0 V
D+ D+
D- D-
IN -
UIT -
( . 5)
AFB
( . 5)
AFB
ATS1250
Comms
12 V
0 V
D+
D-
-
-
( . 2)
AFB
