1.2 Interne Funktionselemente

Der SMART Drucker besitzt eine herausnehmbare Farbbandkassette zur Aufnahme
eines Farbbandes
SMART-30R Rewrite dient die Farbbandkassette lediglich zur Aufnahme einer
Reinigungsrolle.

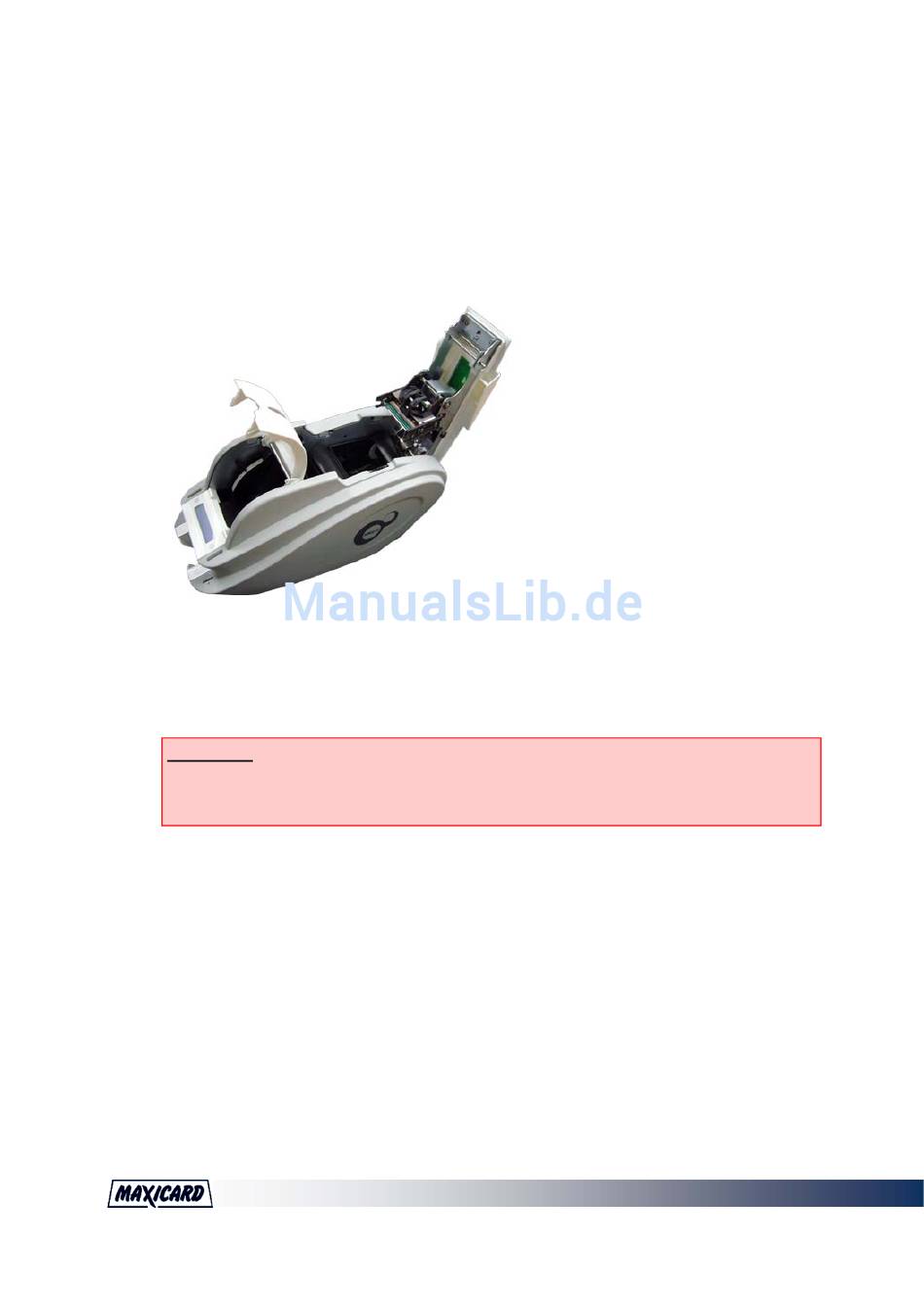

Die Abbildung 3 zeigt die internen Funktionselemente eines SMART Kartendruckers.

Abbildung 3: Interne Funktionselemente

④
③
⑤

1.2.1 Druckkopf

Der Druckkopf (Abb. 3 Funktionselement 1) ermöglicht das Bedrucken von
Plastikkarten bzw. TRW-Karten beim Modell SMART-30R Rewrite.
ACHTUNG
Um dauerhafte Beschädigungen oder Beeinträchtigungen der Druckqualität zu
vermeiden, berühren Sie den Druckkopf niemals mit der bloßen Hand bzw. spitzen
oder metallischen Gegenständen.

1.2.2 Kartenmagazin

Füllen Sie das Kartenmagazin (Abb. 3 Funktionselement 4) mit bis zu 90 Karten der
Stärke 0,76mm bei den Modellen SMART-50S und SMART-50D oder mit bis zu 80
Karten der Stärke 0,76mm bei den Modellen SMART-30S, SMART-30D und
SMART-30R Rewrite.

1.2.3 Kartenausgabefach

Im Kartenausgabefach (Abb. 1 Funktionselement 7) werden bis zu 40 fertig
bedruckte Karten bei den Modellen SMART-50S sowie SMART-50D und bei den
Modellen SMART-30S, SMART-30D und SMART-30R Rewrite bis zu 25 Karten
abgelegt.
und einer Reinigungsrolle.
①
②
Beim
1. Druckkopf
2. Farbbandkassette
3. Regler für Kartenstärke (nur SMART-50)
4. Kartenmagazin offen
5. Kartenausgabe
Druckermodell
