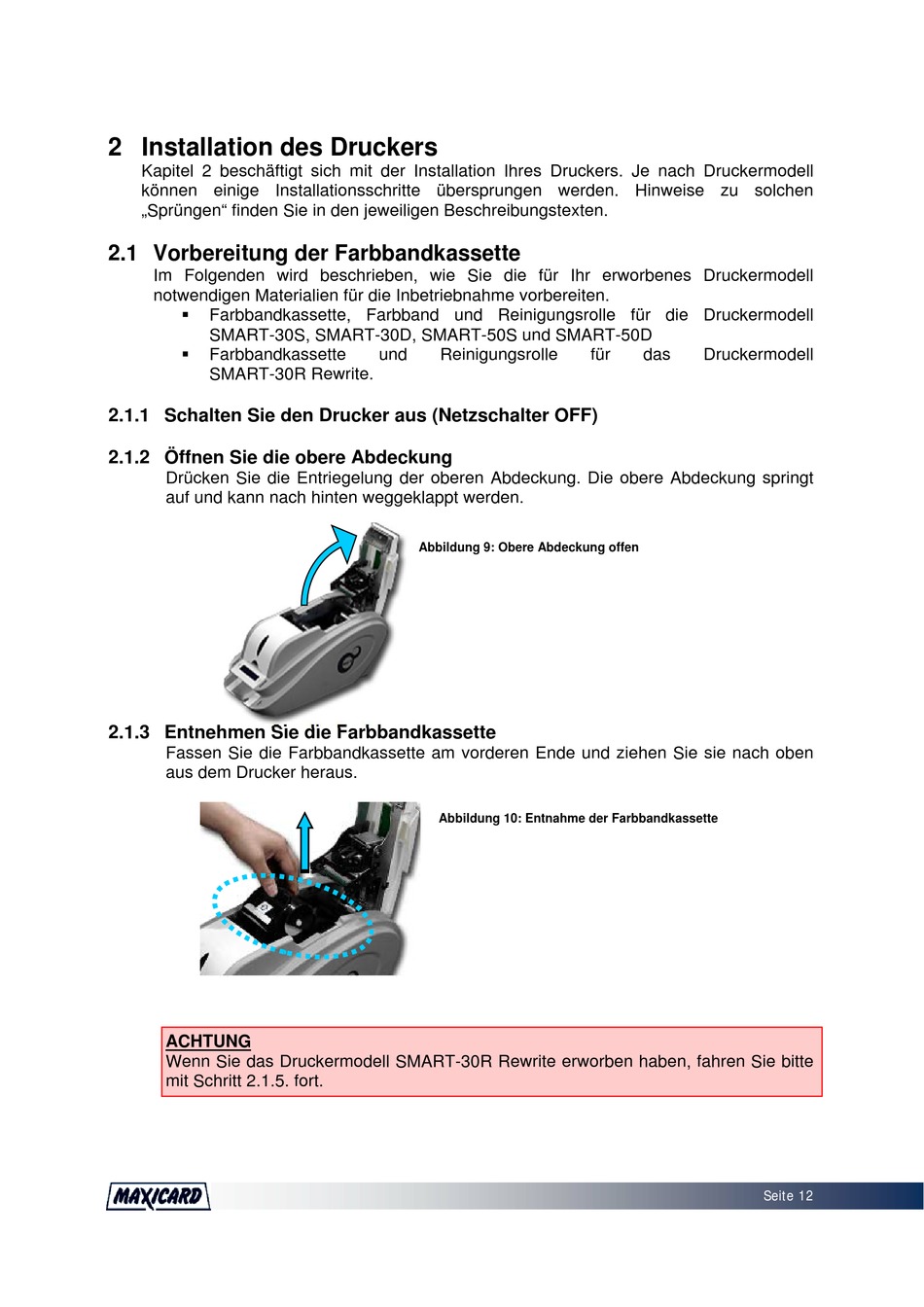

2 Installation des Druckers

Kapitel 2 beschäftigt sich mit der Installation Ihres Druckers. Je nach Druckermodell
können einige Installationsschritte übersprungen werden. Hinweise zu solchen
„Sprüngen" finden Sie in den jeweiligen Beschreibungstexten.

2.1 Vorbereitung der Farbbandkassette

Im Folgenden wird beschrieben, wie Sie die für Ihr erworbenes Druckermodell
notwendigen Materialien für die Inbetriebnahme vorbereiten.

Farbbandkassette, Farbband und Reinigungsrolle für die Druckermodell
SMART-30S, SMART-30D, SMART-50S und SMART-50D

Farbbandkassette
SMART-30R Rewrite.

2.1.1 Schalten Sie den Drucker aus (Netzschalter OFF)

2.1.2 Öffnen Sie die obere Abdeckung
Drücken Sie die Entriegelung der oberen Abdeckung. Die obere Abdeckung springt
auf und kann nach hinten weggeklappt werden.

2.1.3 Entnehmen Sie die Farbbandkassette

Fassen Sie die Farbbandkassette am vorderen Ende und ziehen Sie sie nach oben
aus dem Drucker heraus.
ACHTUNG
Wenn Sie das Druckermodell SMART-30R Rewrite erworben haben, fahren Sie bitte
mit Schritt 2.1.5. fort.
und Reinigungsrolle

Abbildung 9: Obere Abdeckung offen

Abbildung 10: Entnahme der Farbbandkassette

für das Druckermodell
Seite 12
