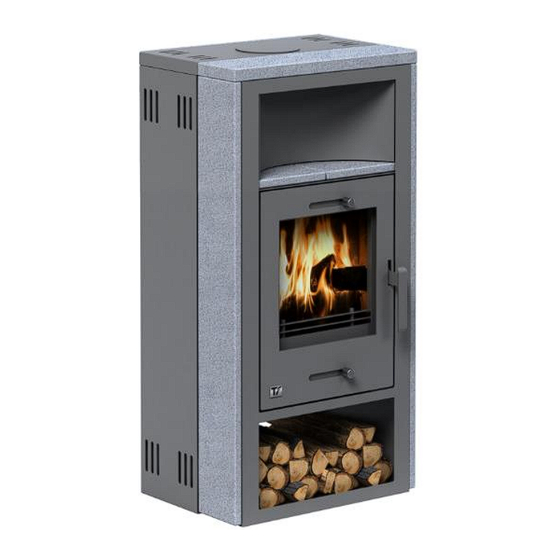

АUFSTELL – UND
BEDIENUNGSANLEITUNG FÜR
KAMINÖFEN DER MODELLREIHE
„ALDEBARAN"
UNI-1964
"Dieses Produkt eignet sich nicht als Hauptheizgerät"
Die Bedienungsanleitung muss beachtet werden. Weiterhin sind sämtliche, die Aufstellung und
den Betrieb von Kaminöfen betreffenden nationalen Vorschriften und Normen, wie z.B. die
Bauordnung der einzelnen Bundesländer, die Feuerungsverordnung (FeuVO), DINV18160 Teil
1 und 2 für Schornsteine, EN 1856-2, EN 15287, EN 13384 für Schornsteinberechnung und EN
13240 für Kaminöfen, sowie örtliche Vorschriften zu beachten.
STAND 16.03.2019
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für conforto ALDEBARAN UNI-1964
Inhaltszusammenfassung für conforto ALDEBARAN UNI-1964
- Seite 1 АUFSTELL – UND BEDIENUNGSANLEITUNG FÜR KAMINÖFEN DER MODELLREIHE „ALDEBARAN“ UNI-1964 “Dieses Produkt eignet sich nicht als Hauptheizgerät” Die Bedienungsanleitung muss beachtet werden. Weiterhin sind sämtliche, die Aufstellung und den Betrieb von Kaminöfen betreffenden nationalen Vorschriften und Normen, wie z.B. die Bauordnung der einzelnen Bundesländer, die Feuerungsverordnung (FeuVO), DINV18160 Teil 1 und 2 für Schornsteine, EN 1856-2, EN 15287, EN 13384 für Schornsteinberechnung und EN 13240 für Kaminöfen, sowie örtliche Vorschriften zu beachten.
- Seite 2 Die Modellreihe „ALDEBARAN“ umfasst die folgenden Modelle: ALDEBARAN GTS 13 (UNI 1964 GTS 13 ) ALDEBARAN STS 13 (UNI 1964 STS 13 ) STAND 16.03.2019...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung ............................. 4 Verwendungszweck ..........................5 Anschluss an den Schornstein ......................6 Fußboden .............................. 6 Brandschutz Allgemein ........................7 Brandschutz im Strahlungsbereich ....................... 7 Brandschutz außerhalb des Strahlungsbereiches .................. 7 Weitere wichtige Anweisungen für Feuerschutz und Sicherheitsbestimmungen ........ 8 Verhalten bei Schornsteinbrand ...................... -
Seite 4: Einleitung
Einleitung Wir wünschen Ihnen viel Freude an Ihrem neuen ‚Kaminofen ALDEBARAN‘. Ihr Kaminofen ist nach der EN 13240:2001/A2:2004/AC:2007. Von dem Kaminofen können Sie erwarten, dass er möglichst lange seinen Zweck erfüllt und so einfach wie möglich zu bedienen ist. Deshalb haben wir eine Bitte an Sie –... -
Seite 5: Verwendungszweck
Sollten Sie den Kaminofen verkaufen, oder weitergeben, händigen Sie bitte unbedingt auch diese Bedienungsanleitung aus. Verwendungszweck Der Kaminofen ist ein Raumheizer für feste Brennstoffe ohne Warmwasseraufbereiteung für Zeitbrandbetrieb gem. 13240:2001/A2:2004/AC:2007. Er ist dazu gedacht, in der Übergangszeit kurzfristig die Heizung zu ersetzen und sie in der kalten Jahreszeit zu unterstützen. -
Seite 6: Anschluss An Den Schornstein
Anschluss an den Schornstein Kaminöfen der Bauart 1 dürfen an einen mehrfach belegten Schornstein angeschlossen werden, falls die Schornsteinabmessung nach DIN EN 13384 bzw. 13384-2 dies zulässt. Alle technischen Daten, die Sie oder Ihr Schornsteinfegermeister benötigen, entnehmen Sie bitte dem dieser Bedienungsanleitung beigefügten Merkblatt am Ende der Anleitung. -
Seite 7: Brandschutz Allgemein
mindestens 50 cm vor der Feuerraumtür und 30 cm an beiden Seiten abdecken. Prüfen Sie vor dem Aufbau, ob die Tragfähigkeit des Untergrundes ausreichend ist. Ggf. ist diese durch Verwendung einer Platte zur Lastverteilung zu erhöhen. Der Schornsteinfegermeister kann nach den örtlichen Gegebenheiten andere Anweisungen erteilen. -
Seite 8: Reinigen Sie Ihren Kaminofen Nicht Mit Einem Konventionellen
Weitere wichtige Anweisungen für Feuerschutz Sicherheitsbestimmungen Die Tür der Brennkammer ist immer fest zu schließen, selbst wenn der Kaminofen nicht befeuert wird. Die Tür darf nur zur Brennstoffaufgabe und Reinigung kurzfristig geöffnet werden. Es ist untersagt, leicht brennbare Flüssigkeiten zum Anzünden des Kaminofens zu verwenden. -
Seite 9: Bevor Der Kaminofen Wieder In Betrieb Genommen Wird, Ist Es
Reinigung von Kaminofen, Schornstein und Verbindungsstück zu einer Entzündung der Rückstände kommen. Dies kann zu einem Schornsteinbrand führen Folgende Anweisungen sind im Falle eines Kamin-/Schornsteinbrandes zu befolgen: Schließen Sie die Verbrennungsluftsteuerung! Rufen Sie die Feuerwehr vor Ort! Versuchen Sie nicht, selbst das Feuer mit Wasser zu löschen! (Dampfexplosion!) ... -
Seite 10: Verrußen Der Scheibe
Verrußen der Scheibe Bei der Konstruktion der Kaminöfen achten wir darauf, dass die Scheiben weitgehend rußfrei bleiben. Ruß entsteht durch eine schlechte Verbrennung, mehrere Gründe haben kann: Förderdruck Abgasmassenstrom des Schornsteines passen nicht zu dem Kaminofen, der Kaminofen wird falsch bedient, z.B. die Sauerstoffzufuhr zu früh gedrosselt oder es wird falsches Brennmaterial verwendet. -
Seite 11: Flachrost / Gussmulde
Flachrost / Gussmulde Unsere Kaminöfen besitzen entweder ein Flachrost, oder eine Gussmulde. Der Rosteinsatzt kann durch Nägel in Holzteilen, Holzstückchen usw. verstopfen. Säubern Sie es bitte regelmäßig, damit es funktionsfähig bleibt. Das Flachrost besteht ebenfalls aus Guss und kann durch die Verwendung falschen Brennmaterials oder durch Überhitzung wegen Falschbedienung beschädigte werden. -
Seite 12: Griffe
gelüfteten Räumen vorgesehen. In Wirtschaftsräumen, Nebengebäuden, etc. kann zu Rostbildung auf Grund von Feuchtigkeit oder Kondensation kommen. Wenn der Kaminofen zum ersten Mal in Betrieb genommen wird, muss der Lack über einige Stunden aufgeheizt werden, damit er trocknet und so seine maximale Wärmestabilität erreicht. -
Seite 13: Der Kaminofen Ist Ausschließlich Fϋr Den Betrieb Mit Geschlossener
Der Kaminofen ist ausschließlich fϋr den Betrieb mit geschlossener Feuerraumtür vorgesehen. Die Feder darf nicht entspannt werden, ansonsten erlischt die Betriebserlaubnis für den Kaminofen. Öffnen Sie die Tür lediglich zur Brennstoffaufgabe oder kurzfristig zur Reinigung. Ansonsten kann die geöffnete Tür bei einer Mehrfachbelegung des Schornsteins einen negativen Einfluss auf den Förderdruck der sonstigen angeschlossenen Feuerstätten haben. -
Seite 14: Sekundärluftzufuhr
Die Primärluft wird bei der Verbrennung von Holz nicht benötigt. Holz verbrennt von oben, wie man es z.B. bei einem Lagerfeuer sieht. Die Primärluft wird lediglich zum schnelleren Anheizen und Anfeuern benötigt. Bei einem stark ziehenden Schornstein empfiehlt es sich, die Primärluft ggf. komplett zu schließen, damit nicht zuviel Primärluft angesaugt werden kann. -
Seite 15: Anfeuern Des Kaminofens Von Oben Zur Schadstoffminimierung
verbrannt werden darf. Wenn das Kleinholz angebrannt ist, können zwei bis drei Holzscheite (max. Menge gemäß beigefügtem Anhang) nachgelegt werden. Die Temperatur des Ofens darf während des ersten Anheizens nur langsam durch mehrfaches Nachlegen von Brennmaterial erhöht werden, bis die max. zulässige Heizleistung erreicht ist. Sollte beim ersten Anheizen die max. - Seite 16 Um die Primärluftzufuhr zu gewährleisten und eventuellen Schäden am Flachrost vorzubeugen, muss der Aschekasten regelmäßig geleert werden. Der Aschekasten ist im Normalbetrieb immer unbedingt geschlossen zu halten. Ansonsten kommt es zu einer unkontrollierten Verbrennung und Schäden am Kaminofen. Wie ein Schornstein, muss auch ein Kaminofen mindestens einmal im Jahr gereinigt werden.
-
Seite 17: Heizen In Der Übergangszeit
Heizen in der Übergangszeit In der Übergangszeit, d.h. bei höheren Außentemperaturen, kann es zu Störungen des Schornsteinzuges kommen, so dass die Heizgase nicht vollständig abgezogen werden. Die Feuerstätte ist dann mit geringeren Brennstoffmengen befüllen größerer Stellung Primärluftschiebers/- Reglers so zu betreiben, dass der vorhandene Brennstoff schneller (mit Flammenentwicklung) abbrennt und dadurch der Schornsteinzug stabilisiert wird. -
Seite 18: Brennstoffaufgabe
der Folge die Grundglut her. Sobald keine Flamme mehr sichtbar ist, kann der Ofen mit der im Anhang angegebenen Menge an Kohle befüllt werden. folgenden Brennstoffe dürfen laut Abfallverbrennungsververbot keinesfalls verwendet werden: nasses oder geteertes Holz, Hobelspäne, Staubkohle, Papier und Karton, Polymere, behandeltes oder lackiertes Holz, Spanplattenreste, Tannenzapfen, Rindenabfälle, Pellets, sowie generell Abfälle jeglicher Art. - Seite 19 ins Freie verfügt, und einen Rauminhalt von mindestens 4,0 m³ pro kW Nennwärmleistung pro Stunde aufweist. Oder in Räumen, die mit anderen derartigen Räumen mittelbar oder unmittelbar im Verbrennungsluftverbund stehen. Zum Verbrennungsluftverbund gehören nur Räume in derselben Wohnung oder Nutzeinheit (FeuVo). Wenn noch weitere Kaminöfen in demselben Raum betrieben werden, ist es notwendig für jeden weiteren Kaminofen zusätzliche Verbrennungsluft zuzuführen.
-
Seite 20: Mögliche Störungen Und Ihre Ursachen
Mögliche Störungen und ihre Ursachen Ihr Kaminofen wurde von der Prüfstelle bei immer gleichem Förderdruck des Schornsteines geprüft. In der Praxis schwankt der Förderdruck, z.B. bei höherer Außentemperatur oder starkem Wind. Beim Befeuern raucht der Kaminofen (fehlender Zug): der Kamin oder die Abluftrohre sind nicht abgedichtet; ... -
Seite 21: Reinigung/Pflege
prüfen Sie, ob der Durchlass zu Ihrem Kamin in der Nähe des Kaminofens nicht durch eine Abdeckung verschlossen ist. Sollte beim nachlegen Rauch austreten, kann dies folgende Ursachen haben: Die Feuerungstür wurde zu schnell geöffnet. Der Förderdruck ist zu niedrig. -
Seite 22: Entsorgung
Entsorgung Für die Entsorgung des Kaminofens am Ende seines Lebenszykluses, bitte die komplette Brennraumauskleidung entfernen sowie ggf. die äußeren Zier- oder Keramiksteine. Bauen Sie das Glas aus der Tür und entfernen Sie die Tür- und Glasdichtung. Die Entsorgung der verschiedenen Bauteile des Kaminofens erfolgt auf dem –...
