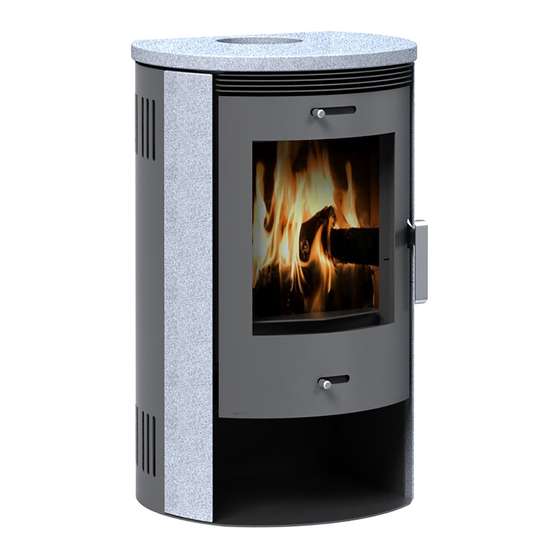

- Seite 1 ANHANG: Aufstellhinweise, Lieferumfang / Stückliste und Technische Daten Kaminofen „ “ NYBORG 3.0 GTS 13 Artikelnummer: 105801 UNI-1146 GTS 13 3.0 “Dieses Produkt eignet sich nicht als Hauptheizgerät” STAND 12.03.2019...
-
Seite 2: Einstellungen
Lieferumfang / Stückliste: Zum Lieferumfang zählen: 1. Kaminofen NYBORG 3.0 2. Kalte Hand 3. Allgemeine Bedienungsanleitung (IM) 4. Technische Daten und Aufstellanleitung Einstellungen bei Nennwärmeleistung: Brennstoff Betriebsart Primärluftschieber Sekundärluftschieber oben unten an der Tür an der Tür Scheitholz Zeitbrand Geschlossen Position II (ca. -
Seite 3: Vorgeschriebene Mindestabstände Zu Brennbaren Materielien
Vorgeschriebene Mindestabstände zu brennbaren Materielien: Gemessen von.. Mindestabstand in cm der Geräterückseite 56 cm den Seiten des Gerätes 35 cm der Vorderseite 110 cm (Strahlungsbereich der Sichtscheibe) Vorgeschriebene Mindestabstände zu angrenzenden Wänden, oder sonstigen Hitze reflektierenden Installationen am Aufstellort. Die Abstände sind insbesondere bei einer Montage des Kaminofens in einer Nische oder Ecke zu berücksichtigen. - Seite 4 Die lackierten Oberflächen sollten mit einem trockenen und weichen Besen gereinigt werden. Nachdem die Glasscheibe abgekühlt ist, sollte diese zur Reinigung mit Glasreiniger gereinigt und danach getrocknet werden. Fester, dicker Belag lässt sich mit einem Backofenreiniger entfernen. Vermeiden Sie Kontakt von Glas-/Backofenreiniger mit den Lackflächen des Ofens, da diese Schaden nehmen können.
- Seite 5 FRANKENSTRASSE 12 20097 HAMBURG Leistungserklärung gem. EU-Verordnung (EU) 574/2014: 19-2019 EN 13240:2001/A2:2004/AC:2007 Benannte Prüfstelle Nr. : DBI / 1721 Verwendungszweck: Raumheizung in Gebäuden mit möglicher Heiz-, Brauchwassererwärmung NYBORG 3.0 GTS 13 Name: Artikelnummer : 105801 (UNI-1146 GTS13 3.0) Fertigungsnummer:....Brandsicherheit erfüllt...
- Seite 6 STAND 12.03.2019...
-
Seite 7: Ersatzteilliste
ERSATZTEILLISTE Nr. auf der Art.-Nr. Zeichnung Ersatzteil Bezeichnung 102665 Glas (gebogen) inkl. Dichtung & Halteklammerset 103675 Feuerraumtür schwarz 104054 Hebelgriff 103664 Seitliche Keramikplatten (2 Stk.) 103665 Untere Keramikplatten (4 Stk.) 103671 Umlenkplatte Keramik 103663 Hintere Keramikplatten (2 Stk.) 101500 Ascherost 102205 Aschekasten 102204... - Seite 8 STAND 12.03.2019...
- Seite 9 D-20097 Hamburg Technische Parameter für Einzelraumheizgeräte für feste Brennstoffe gemäß deligierte Verordnung (EU) 2015/1186 zur Ergänzung der Richtlinie 2010/30/EU NYBORG 3.0 GTS 13 / NYBORG 3.0 STS 13 Modellkennung(en) UNI-1146 GTS 13 3.0 / UNI-1146 STS 13 3.0 Harmonisierte technische Spezifikationen...
- Seite 10 TOPO Accente GmbH & Co. KG Frankenstraße 12 D-20097 Hamburg Erforderliche Angaben zu Festbrennstoff-Einzelraumheizgeräten gemäß Verordnung (EU) 2015/1185 zur Durchführung der Richtlinie 2009/125/EG NYBORG 3.0 GTS / NYBORG 3.0 STS Modellkennung(en) UNI-1146 GTS 13 3.0 / UNI-1146 STS 13 3.0 Harmonisierte technische Spezifikationen und EN13240:2001/A2:2004/AC:2007 Normen...
- Seite 11 Technische Daten Kaminofen- Heiz- Wirkun Bauart Rauchrohr- Höhe Breite Tiefe Gewic Anschlusshöhe Daten fϋr den Schornsteinfegermeister zur Berechnung Modell Leistu gsgrad EEI Durch- Ofens des Schornsteines Messer Bestimmung des Rauchrohranschl Abgasmassen Abgastempe- Mindest usses Kaminofen Energi Ratur am Stutzen Abgasförderdruck (Unterkante eeffizi Strom...
