4.6.1. Funktionsweise
Der Auto-Transfer-Switch (kurz ATS) dient zum automatischen Start des Generators bei Ausfall der
Netzversorgung. Der Stromerzeuger wird hierzu zwischen Netzversorgung und Last geschaltet.
In der ATS-Betriebsart überwacht die Elektronik des Stromerzeugers die Netzspannung an der Ein-
gangsbuchse der ATS-Einheit (Vorne). Die Eingangsbuchse (Netz) ist auf die Ausgangsbuchse (Ver-
braucher) geschaltet.
Sollte die Netzspannung ausfallen wird der Generator gestartet und der ATS-Ausgang (und somit die
Last) allpolig vom Netz auf den Generator umgeschalten. Sobald die Stromversorgung wiederherge-
stellt wurde, schaltet die Elektronik die Last wieder auf das Netz und stellt den Motor ab.
4.6.2. Verkabelung
Beachten Sie bei Verwendung im ATS Betrieb die Vorschriften ihres Stromversorgers. Unter
Umständen ist der Anschluß von ATS Stromerzeugern an das Stromnetz an spezielle Bewil-
ligungen/Vorschriften gebunden.
Beachten Sie, dass der Generator im Auslieferzustand ohne Nullung ausgeführt und für die
Verwendung nach einem Fehlerstromschutzschalter vorgesehen ist. Sollten Sie das Gerät
vor dem Verteilerkasten (Fehlerstromschutzschalter, FI) installieren wollen, muss das Gerät
von einem Elektrofachbetrieb für diesen Betrieb umverkabelt werden (Nullung am Generator
ist vorzusehen).
Netz
FI
LSS
Verbraucher/Last

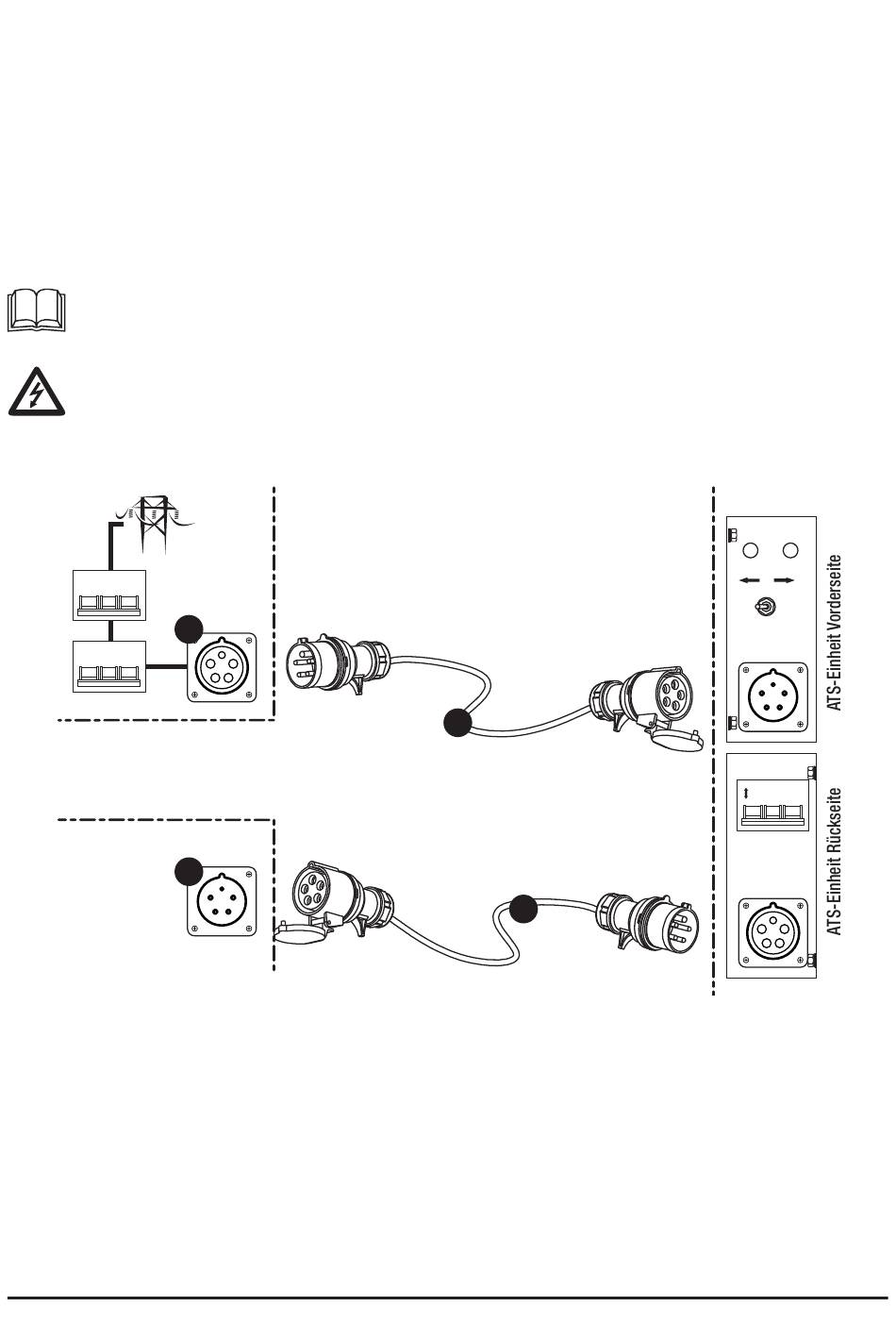

Bauseitig müssen folgende Anschlüsse/Kabel zur Verfügung gestellt werden (nicht im Lieferumfang
enthalten):
❶ Netzzuleitung/Netzversorgung: CEE400V/16A Buchse
❷ Last/Verbraucher: CEE400V/16A Stecker
❸ Kabel für Netzzuleitung: CEE400V/16A Verlängerung in passender Länge/Querschnitt
❹ Kabel für Verbraucherzuleitung: CEE400V/16A Verlängerung in passender Länge/Querschnitt
Netzversorgung
1
2
3
4
Generator
AUTO FAILURE
AUTO MANUAL
AC INPUT
CIRCUIT BREAKE
ON
OFF
AC OUTPUT
15
