82
79
82
78
81
78
79
80
83
83
S4
S4
84
7
82
6
83
79
84
81
12

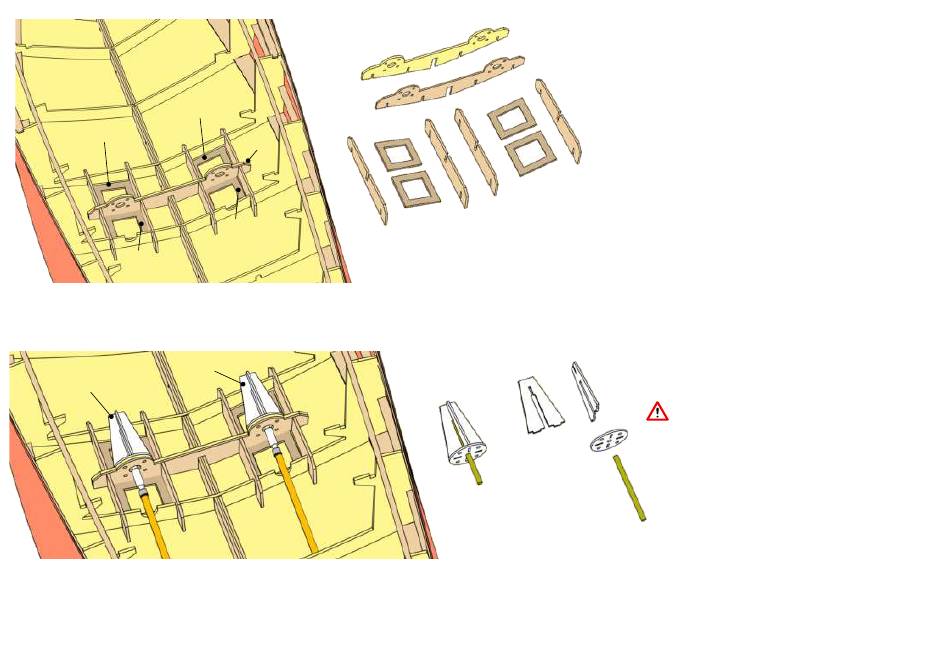

Die Wangen 78 + 79 ganz in die Nuten der Spanten 6 + 7 stecken, die
Wangen und Spanten müssen unten bündig sein. Die
80
Verstärkungsrahmen 82 + 83 einlegen, die Motorspanten 80 + 81
einstecken und alles ausrichten. Nachdem alle Teile passen, werden sie
alle verklebt.
82
83
79
78
13
S4.2
S4.1
S4
S4
S4.3
Zum Einkleben der Stevenrohre 84 werden zuerst zwei
Schablonen S4 aus den Teilen S4 - S4.3 zusammengeklebt, mit
4 Schrauben M4 und Muttern an den Motorspant geschraubt.
Nun die Stevenrohre 84 mit den Wellen von unten durch den
Boden einschieben bis zum Rohr S4.3.
Achtung:
Noch nicht verkleben!
