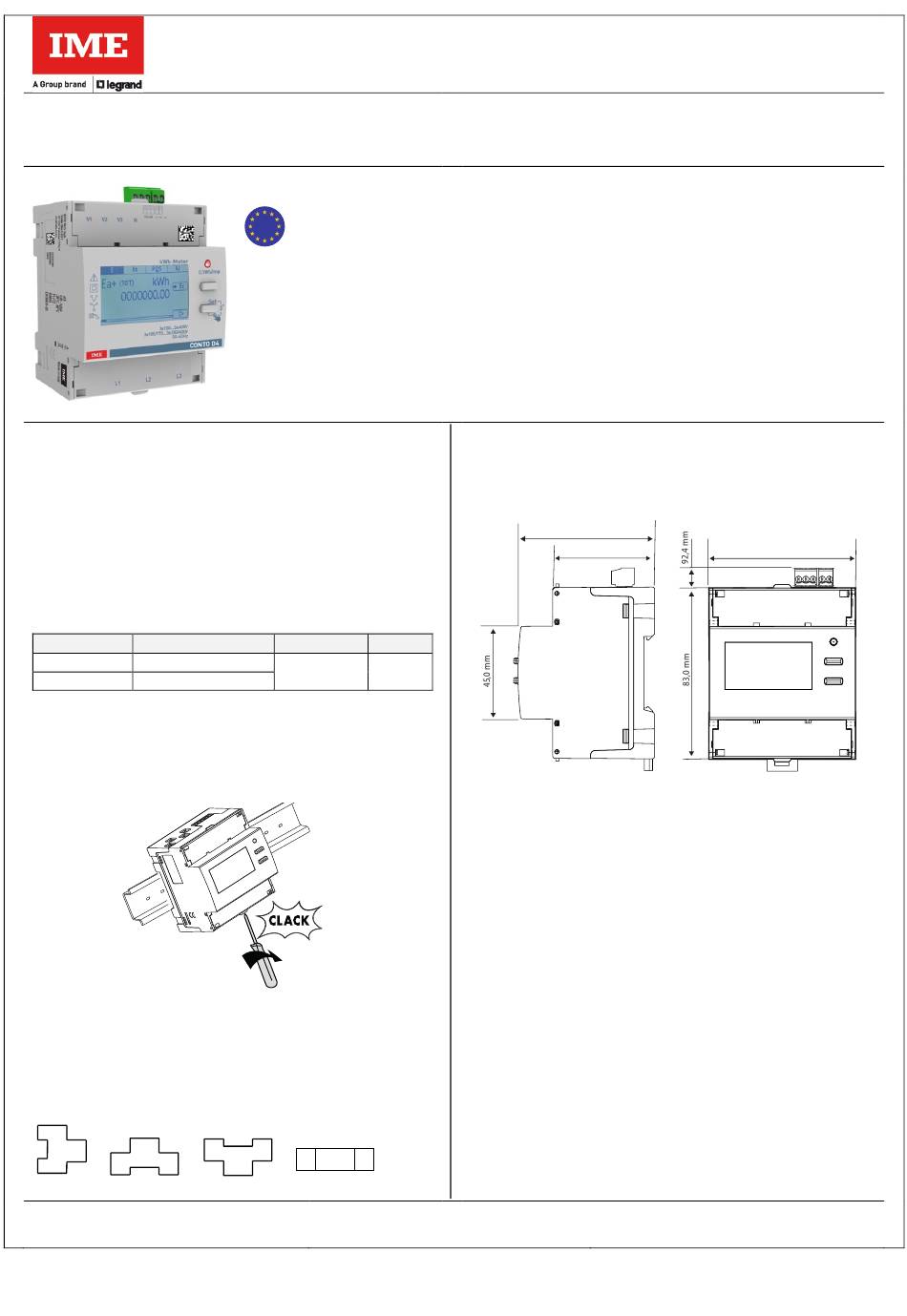

IME CONTO D4-Pt Bedienungsanleitung

Contatore di energia su TA/5A,
a inserzione indiretta MID
1. USO
Contatore di energia attiva e reattiva. Connessione indiretta tramite
Trasformatori di corrente con rapporto /5A, Il dispositivo, in
4 moduli DIN, è autoalimentato ed è dotato di comunicazione
ModBus o Mbus e di ingresso doppia tariffa.
Da menu si può scegliere di configurare il dispositivo per il
funzionamento nei diversi tipi di connessione (3N3E;3-3E;3-2E).
Certificazione MID
2. GAMMA
Codice Articolo Modello
CE4TBDTMID ModBus doppia tariffa
CE4TBMTMID MBus doppia tariffa
3. INSTALLAZIONE
Fissaggio:
Su rotaia simmetrica EN/IEC 60715 o guida DIN 35.
Utensili necessari:
Per il fissaggio del dispositivo sulla guida DIN: cacciavite piatto
da 5,5 mm (da 4 a 6 mm).
Posizione di funzionamento:
Verticale, Orizzontale, Sottosopra,
Informativa di Prodotto: IDP000192IT_01
MID
Connessione Peso
Morsetti a vite 0,210Kg
Sul lato
Modificata il: -
BTicino
SpA
Viale Borri 231, 21100 Varese - Italia
www.imeitaly.com
Codici: CE4TBDTMID - CE4TBMTMID
Modello: CONTO D4-Pt
Sommario
1. Uso ..................................................................... 1
2. Gamma ............................................................... 1
3. Installazione ....................................................... 1
4. Dimensioni.......................................................... 1
5. Connessioni........................................................ 2
6. Dati operativi ...................................................... 3
7. Caratteristiche generali ...................................... 4
8. Conformità e certificazioni .................................. 7
9. Comunicazione................................................... 8
4. DIMENSIONI
Custodia:
4 moduli DIN43880
66,0 mm
49,2 mm
Pagine
71,2 mm
Prima stesura: 19/03/2019
1 | 8
