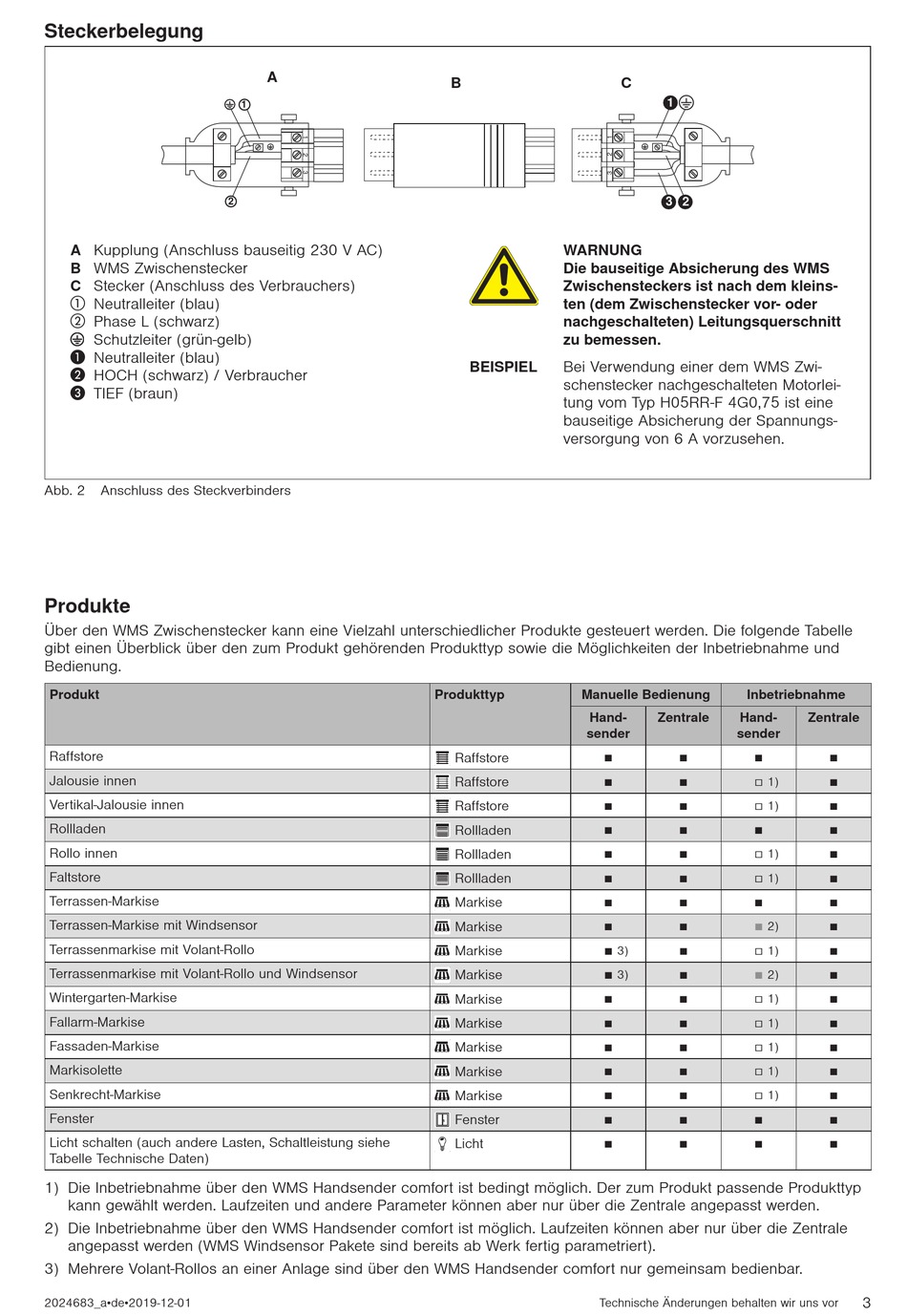

Steckerbelegung
A Kupplung (Anschluss bauseitig 230 V AC)
B WMS Zwischenstecker
C Stecker (Anschluss des Verbrauchers)
 Neutralleiter (blau)
 Phase L (schwarz)
Schutzleiter (grün-gelb)
A Neutralleiter (blau)
B HOCH (schwarz) / Verbraucher
C TIEF (braun)
Abb. 2 Anschluss des Steckverbinders
Produkte
Über den WMS Zwischenstecker kann eine Vielzahl unterschiedlicher Produkte gesteuert werden. Die folgende Tabelle
gibt einen Überblick über den zum Produkt gehörenden Produkttyp sowie die Möglichkeiten der Inbetriebnahme und
Bedienung.
Produkt
Raffstore
Jalousie innen
Vertikal-Jalousie innen
Rollladen
Rollo innen
Faltstore
Terrassen-Markise
Terrassen-Markise mit Windsensor
Terrassenmarkise mit Volant-Rollo
Terrassenmarkise mit Volant-Rollo und Windsensor
Wintergarten-Markise
Fallarm-Markise
Fassaden-Markise
Markisolette
Senkrecht-Markise
Fenster
Licht schalten (auch andere Lasten, Schaltleistung siehe
Tabelle Technische Daten)
1) Die Inbetriebnahme über den WMS Handsender comfort ist bedingt möglich. Der zum Produkt passende Produkttyp
kann gewählt werden. Laufzeiten und andere Parameter können aber nur über die Zentrale angepasst werden.
2) Die Inbetriebnahme über den WMS Handsender comfort ist möglich. Laufzeiten können aber nur über die Zentrale
angepasst werden (WMS Windsensor Pakete sind bereits ab Werk fertig parametriert).
3) Mehrere Volant-Rollos an einer Anlage sind über den WMS Handsender comfort nur gemeinsam bedienbar.
2024683_a•de•2019-12-01
A
1
2
B
W ARNUNG
Die bauseitige Absicherung des WMS
Zwischensteckers ist nach dem kleins­
ten (dem Zwischenstecker vor­ oder
nachgeschalteten) Leitungsquerschnitt
zu bemessen.
BEISPIEL Bei Verwendung einer dem WMS Zwi-
schenstecker nachgeschalteten Motorlei-
tung vom Typ H05RR-F 4G0,75 ist eine
bauseitige Absicherung der Spannungs-
versorgung von 6 A vorzusehen.
Produkttyp Manuelle Bedienung
Hand­
sender
Raffstore
■
Raffstore
■
Raffstore
■
Rollladen
■
Rollladen
■
Rollladen
■
Markise
■
Markise
■
Markise
■ 3)
Markise
■ 3)
Markise
■
Markise
■
Markise
■
Markise
■
Markise
■
Fenster
■
Licht
■
Technische Änderungen behalten wir uns vor
C
1
3 2
Inbetriebnahme
Zentrale Hand­
sender
■ ■
■ □ 1)
■ □ 1)
■ ■
■ □ 1)
■ □ 1)
■ ■
■ ■ 2)
■ □ 1)
■ ■ 2)
■ □ 1)
■ □ 1)
■ □ 1)
■ □ 1)
■ □ 1)
■ ■
■ ■
Zentrale
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
