Installation matérielle

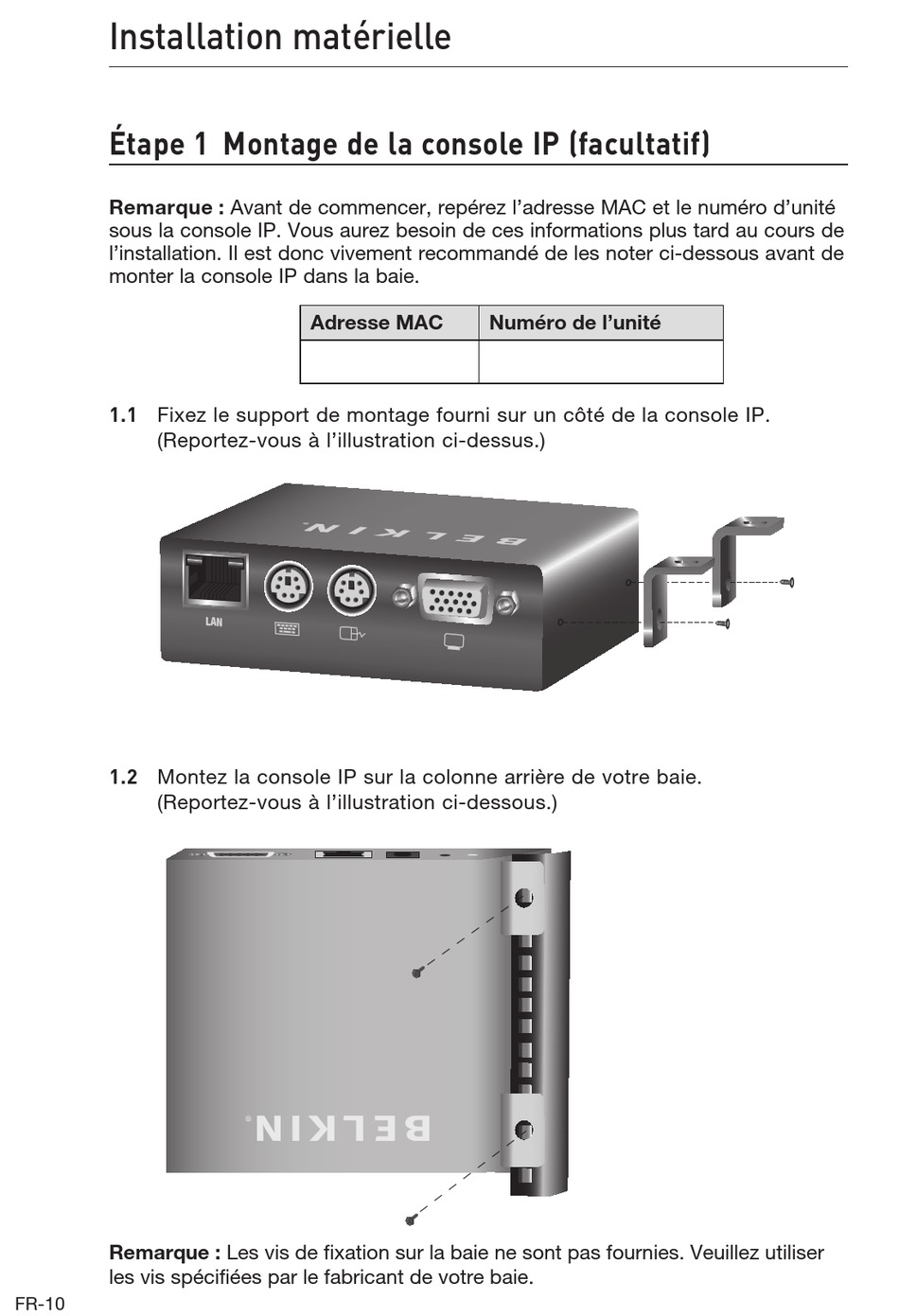

Étape 1 Montage de la console IP (facultatif)
Remarque : Avant de commencer, repérez l'adresse MAC et le numéro d'unité
sous la console IP. Vous aurez besoin de ces informations plus tard au cours de
l'installation. Il est donc vivement recommandé de les noter ci-dessous avant de
monter la console IP dans la baie.
1.1 Fixez le support de montage fourni sur un côté de la console IP.
(Reportez-vous à l'illustration ci-dessus.)
1.2 Montez la console IP sur la colonne arrière de votre baie.
(Reportez-vous à l'illustration ci-dessous.)
Remarque : Les vis de fixation sur la baie ne sont pas fournies. Veuillez utiliser
les vis spécifiées par le fabricant de votre baie.
FR-10
Adresse MAC
�� �
Numéro de l'unité
