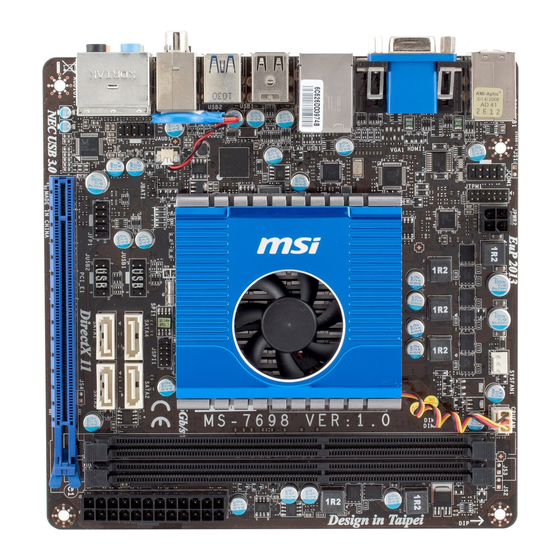

MSI E350IA-E45 Bedienungsanleitung

MSI E350IA-E45 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 51

Quicklinks

Diese Anleitung herunterladen
MS-7698
FCC-B Radio FRequenCy inteRFeRenCe StateMent
this equipment has been tested and found to comply with the limits for a class
B digital device, pursuant to part 5 of the FCC rules. these limits are designed
to provide reasonable pro-
tection against harmful in-
terference in a residential
installation. this equipment
generates, uses and can
radiate radio frequency energy and, if not installed and used in accordance with
the instruction manual, may cause harmful interference to radio communications.
However, there is no guarantee that interference will occur in a particular instal-
lation. if this equipment does cause harmful interference to radio or television
reception, which can be determined by turning the equipment off and on, the user
is encouraged to try to correct the interference by one or more of the measures
listed below.
Reorient or relocate the receiving antenna.
increase the separation between the equipment and receiver.
Connect the equipment into an outlet on a circuit different from that to which the
receiver is connected.
Consult the dealer or an experienced radio/ television technician for help.
notice
the changes or modifications not expressly approved by the party responsible for
compliance could void the user's authority to operate the equipment.
notice 2
Shielded interface cables and a.C. power cord, if any, must be used in order to
comply with the emission limits.
VoiR La notiCe d'nStaLLation aVant de RaCCoRdeR au ReSeau.
Micro-Star international
MS-7698
this device complies with Part 5 of the FCC Rules. operation is subject to the
following two conditions:
() this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that
may cause undesired operation.
PaRt nuMBeR
G52-7698X2


Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für MSI E350IA-E45

Inhaltszusammenfassung für MSI E350IA-E45

  • Seite 1 MS-7698 FCC-B Radio FRequenCy inteRFeRenCe StateMent this equipment has been tested and found to comply with the limits for a class B digital device, pursuant to part 5 of the FCC rules. these limits are designed to provide reasonable pro- tection against harmful in- terference in a residential installation.

  • Seite 2: Trademarks

    CoPyRiGHt notiCe the material in this document is the intellectual property of MiCRo-StaR in- teRnationaL. We take every care in the preparation of this document, but no guarantee is given as to the correctness of its contents. our products are under continual improvement and we reserve the right to make changes without notice.

  • Seite 3: Safety Instructions

    MS-7698 SaFety inStRuCtionS ■ always read the safety instructions carefully. ■ keep this user Manual for future reference. ■ keep this equipment away from humidity. ■ Lay this equipment on a reliable flat surface before setting it up. ■ the openings on the enclosure are for air convection hence protects the equipment from overheating.

  • Seite 4: Weee Statement

    MSi will comply with the product take back requirements at the end of life of MSi-branded products that are sold into the eu.
  • Seite 5 MSi zal overeenkomstig de richtlijn handelen voor de producten die de merknaam MSi dragen en verkocht zijn in de eu. deze goederen kunnen geretourneerd worden op lokale inzamelingspunten.
  • Seite 6 MSi si adeguerà a tale direttiva ritirando tutti i prodotti marchiati MSi che sono stati venduti all’interno dell’unione europea alla fine del loro ciclo di vita.

  • Seite 7: Inhaltsverzeichnis

    MS-7698 taBLe oF Content enGLiSH ................9 GettinG StaRt ....................9 SPeCiFiCationS ...................0 SCReW HoLeS ....................2 ReaR PaneL ....................3 HaRdWaRe SetuP ..................3 BioS SetuP ....................9 한국어 ................. 23 시작하기 ......................23 사양 ........................24 스크루 홀 ......................26 후면 패널 ......................27 하드웨어 설치 ....................27 BioS 설정...
  • Seite 8 РУССКИЙ ................65 НАЧАЛО РАБОТЫ ..................65 ХАРАКТЕРИСТИКИ..................66 ОТВЕРСТИя дЛя ВИНТОВ ................68 ЗАдНяя ПАНЕЛЬ ..................69 УСТАНОВКА ОБОРУдОВАНИя ..............69 НАСТРОЙКА BioS ..................75 简体中文 ................79 简介 ........................79 规格 ........................80 螺丝孔 ......................82 后置面板 ......................83 硬件安装 ......................83 BioS 设置 ......................89 繁體中文 ................93 簡介 ........................93 規格...

  • Seite 9: English

    MS-7698 enGLiSH GettinG StaRt thank you for choosing the e350ia-e45/ e350ia-e44/ e350iS-e45 series (MS- 7698 v.x) Mini-itX mainboard. the e350ia-e45/ e350ia-e44/ e350iS-e45 series are designed based on aMd Hudson M chipset and Zacate-Ft aPu ® for optimal system efficiency. the e350ia-e45/ e350ia-e44/ e350iS-e45 series deliver a high performance and professional desktop platform solution.

  • Seite 10: Specifications

    Chipset ■ Hudson M chipset ® Memory Support ■ 2 ddR3 diMMs support ddR3 066 SdRaM (total Max. 8GB) (For more information on compatible components, please visit http://www.msi. com/index.php?func=testreport) ■ Supports Lan 0/ 00/ 000 by Realtek RtL8e ® audio ■...
  • Seite 11 Form Factor ■ Mini-itX (7.0 cm X 7.0 cm) Mounting ■ 4 mounting holes if you need to purchase accessories and request the part numbers, you could search the product web page and find details on our web address below http://www.msi.com/index.php...

  • Seite 12: Screw Holes

    SCReW HoLeS When you install the mainboard, you have to place the mainboard into the chas- sis in the correct direction. the locations of screws holes on the mainboard are shown as below. the side has to toward the rear, the position for the i/o shield of the chassis.

  • Seite 13: Rear Panel

    MS-7698 ReaR PaneL the rear panel provides the following connectors: Coaxial S/PdiF-out PS/2 mouse/ keyboard port VGa port uSB 2.0 ports Line-in RS-out Line-out CS-out uSB 2.0 ports HdMi port uSB 2.0 ports uSB 3.0 ports SS-out (optional) (optional) optical S/PdiF-out port HaRdWaRe SetuP...
  • Seite 14 notch Volt iMPoRtant ddR3 memory modules are not interchangeable with ddR2 and the ddR3 stan- dard is not backwards compatible. you should always install ddR3 memory modules in the ddR3 diMM slots. to enable successful system boot-up, always insert the memory modules into the diMM first.
  • Seite 15 MS-7698 atX 24-Pin Power Connector: JPWR this connector allows you to connect an atX 24-pin power supply. to connect the atX 24-pin power supply, make sure the plug of the power supply is inserted in the proper orientation and the pins are aligned. then push down the power supply firmly into the connector.
  • Seite 16 Fan Power Connectors: CPuFan, SySFan the fan power connectors support system cooling fan with +2V. When connect- ing the wire to the connectors, always note that the red wire is the positive and should be connected to the +2V; the black wire is Ground and should be con- nected to Gnd.
  • Seite 17 MS-7698 tPM Module Connector: JtPM this connector connects to a tPM (trusted Platform Module) module. Please re- fer to the tPM security platform manual for more details and usages. Front Panel Connector: JFP the connector is for electrical connection to the front panel switches and Leds. this is compliant with intel Front Panel i/o Connectivity design Guide.
  • Seite 18 Clear CMoS Jumper: JBat there is a CMoS RaM onboard that has a power supply from an external battery to keep the data of system configuration. With the CMoS RaM, the system can automatically boot oS every time it is turned on. if you want to clear the system configuration, set the jumper to clear data.

  • Seite 19: Bios Setup

    MS-7698 BioS SetuP Power on the computer and the system will start PoSt (Power on Self test) process. When the message below appears on the screen, press <deL> key to enter Setup. Press deL to enter Setup Menu if the message disappears before you respond and you still wish to enter Setup, restart the system by turning it oFF and on or pressing the ReSet button.
  • Seite 20 Security use this menu to set supervisor and user passwords. Boot use this menu to specify the priority of boot devices. Save & exit this menu allows you to load the BioS default values or factory default settings into the BioS and exit the BioS setup utility with or without changes. Current CPu / dRaM Frequency these items show the current clocks of CPu and Memory speed.
  • Seite 21 MS-7698 tRCd When dRaM is refreshed, both rows and columns are addressed separately. this setup item allows you to determine the timing of the transition from RaS (row address strobe) to CaS (column address strobe). the less the clock cy- cles, the faster the dRaM performance.
  • Seite 22 Save Changes and Reset use this item to save changes and reset the system. Save Changes use this item to save changes. discard Changes use this item to abandon all changes. Restore defaults use this item to load the optimized default values set by the BioS vendor. == Boot override == the installed storage devices will appear on this menu, you can select one of them be a boot device.

  • Seite 23: 한국어

    MS-7698 한국어 시작하기 e350ia-e45/ e350ia-e44/ e350iS-e45 시리즈 (MS-7698 v.x) Mini-itX 메인보드 를 선택해주셔서 감사합니다. e350ia-e45/ e350ia-e44/ e350iS-e45 시리즈는 최 적의 시스템 효율을 위해 aMd Hudson M 칩셋 및 Zacate-Ft aPu에 기반을 둔 ® 제품입니다. e350ia-e45/ e350ia-e44/ e350iS-e45 시리즈는 고성능과 전문적인...
  • Seite 24 PS/2 마우스/ 키보드 콤보 포트 개 ‑ VGa 포트 개 ‑ HdMi 포트 개 ‑ uSB 2.0 포트 6개 ‑ uSB 3.0 포트 2개 (e350ia-e45/ e350ia-e44) ‑ 동축 S/PdiF 출력 잭 개 ‑ 광학 S/PdiF 출력 포트 개 ‑ Lan 잭  ‑...
  • Seite 25 MS-7698 슬롯 ■ PCie x6 슬롯 개, 최대 PCie x4 속도 지원 폼 팩터 ■ Mini-itX (7.0 cm X 7.0 cm) 장착 ■ 장착 구멍 4개 액세서리 구메나 제품 번호 등의 다양한 정보는, 웹페이지 http://www.msi.com/index.php 에서 확인할 수 있습니다.

  • Seite 26: 스크루 홀

    스크루 홀 메인보드를 설치할 때 섀시에 올바른 방향으로 메인보드를 설치해야 합니다. 메인 보드의 스크루 홀의 위치는 아래 그림과 같습니다. 이 측면은 섀시의 i/o 실드 위치인 뒤 쪽으로 향해야 합 니다. 스크루 홀 위의 그림을 참조하여 섀시의 적절한 위치에 스탠드오프를 설치하고 스크루 홀을 통해...

  • Seite 27: 후면 패널

    MS-7698 후면 패널 후면 패널에는 다음 커넥터가 있습니다. 동축 S/PdiF PS/2 마우스/ 키보드 출력 포트 VGa 포트 라인 입력 RS 출력 uSB 2.0 포트 라인 출력 CS 출력 uSB 2.0 포트 HdMi 포트 uSB 2.0 포트 uSB 3.0 포트 마이크 SS 출력...
  • Seite 28 노치 볼트 중요 사항 ddR3 메모리 모듈은 ddR2와 서로 교환되지 않으며, ddR3 표준은 역호환이 되 지 않습니다. 항상 ddR3 diMM 슬롯에 ddR3 메모리 모듈을 설치해야 합니다 . 성공적인 시스템 부팅을 하려면,먼저 메모리 모듈을 diMM에 끼우세요.
  • Seite 29 MS-7698 atX 24 핀 전원 커넥터: JPWR 이 커넥터를 사용하여 atX 24 핀 전원 공급 장치를 연결할 수 있습니다. atX 24 핀 전원 공급 장치를 연결하려면, 전원 공급 장치의 플러그가 올바른 방향으로 삽입되 었는지, 핀이 정렬되었는지 확인하세요. 그리고 나서 전원 공급 장치를 커넥터 안 쪽으로...
  • Seite 30 팬 전원 커넥터: CPuFan, SySFan 팬 전원 커넥터는 +2V의 시스템 냉각 팬을 지원합니다. 전선을 커넥터에 연결할 때, 항상 빨간색 전선이 양극으로서 +2V에 연결되어야 하고, 검은색 전선은 접지 선으로서 Gnd에 연결되어야 합니다. 메인보드에 시스템 하드웨어 모니터 칩셋 온 보드가 있는 경우, CPu 팬 제어를 활용하기 위해 속도 센서가 있는 특별히 디자인 된...
  • Seite 31 MS-7698 tPM 모듈 커넥터: JtPM 이 커넥터는 tPM (trusted Platform Module) 모듈에 연결됩니다. 자세한 내용과 사 용법은 tPM 보안 플랫폼 설명서를 참조하세요. 전면 패널 커넥터: JFP 이 커넥터는 전면 패널 스위치 및 Led에 대한 전기 연결에 사용됩니다. 이 커넥터는 intel Front Panel i/o Connectivity design Guide를...
  • Seite 32 CMoS 클리어 점퍼: JBat 보드에 시스템 구성 데이터를 유지하기 위해 외부 배터리로부터 전원을 공급 받 은 CMoS RaM이 있습니다. CMoS RaM의 경우, 시스템을 켤 때마다 시스템이 oS를 자동으로 부팅합니다. 시스템 구성을 지우려면, 점퍼를 설정하여 데이터를 지우세요. JBat 데이터 유지 데이터 지우기 중요...

  • Seite 33: Bios 설정

    MS-7698 BioS 설정 컴퓨터를 켜면 시스템이 PoSt(Power on Self test) 프로세스를 시작합니다. 화면 에 아래의 메시지가 표시되면, <deL> 키를 눌러 설정을 시작합니다. Press deL to enter Setup Menu (deL을 눌러 설정(SetuP)을 시작합니다) 사용자가 응답하거나 설정을 입력하기 전에 메시지가 표시되면, 시스템을 껐다가 다시...
  • Seite 34 Security 이 메뉴를 사용하여 관리자와 사용자 암호를 설정합니다. Boot 이 메뉴를 사용하여 부팅 장치의 우선 순쉬를 지정합니다. Save & exit 이 메뉴를 사용하여 BioS 기본 값이나 설정을 BioS에 로드하고 BioS 설정 유틸 리티를 종료할 수 있습니다. Current CPu / dRaM Frequency CPu와...
  • Seite 35 MS-7698 tRCd dRaM이 재충전되면 행과 열이 따로 분리됩니다. 이 설정 항목을 사용하면 RaS(열 주소)에서 CaS(행 주소)로의 변환 타이밍을 결정할 수 있습니다. 클록 사이클이 짧을수록 dRaM 성능이 빨라집니다. 이 설정은 사전에 충전할 수 있는 RaS 사이클 수를 제어합니다. dRaM 재충전 이전에 RaS가 충전 시간을 충분히 갖지 못할 경우, 충전이 불충분해서 dRaM이 데이터를...
  • Seite 36 discard Changes 이 항목을 사용하여 모든 변경 사항을 취소합니다. Restore defaults 이 항목을 사용하여 BioS 공급 업체가 설치한 최적 기본값을 로드합니다. == Boot override == 이 메뉴에 설치된 저장 장치가 있습니다. 한 저장 장치를 선택하고 부팅 장치로 설 정할 수 있습니다. Built-in eFi Shell 이...

  • Seite 37: Français

    (MS-7698 v.x). Les séries e350ia-e45/ e350ia- e44/ e350iS-e45 sont basées sur les puces aMd Hudson M et Zacate-Ft ® aPu offrant un système très performant. Les séries e350ia-e45/ e350ia-e44/ e350iS-e45sont très performanantes et offrant une solution adaptée tant aux pro- fessionnels qu’aux particulier. Schéma...

  • Seite 38: Spécifications

     port souris/ clavier PS/2 combo ‑  port VGa ‑  port HdMi ‑ 6 ports uSB 2.0 ‑ 2 ports uSB 3.0 (e350ia-e45/ e350ia-e44) ‑  prise coaxial S/PdiF-out ‑  port optique S/PdiF-out ‑  prise Lan ‑...
  • Seite 39 Mini-itX (7.0 cm X 7.0 cm) Montage ■ 4 trous de montage Si vous désirez achetez des accessoires et vous avez besoin de numéro des pièces, vous pouvez chercher sur la page website et trouver les détails sur notre adresse ci-dessous: http://www.msi.com/index.php...

  • Seite 40: Trous Taraudés

    tRouS taRaudéS quand vous installez la carte mère, il faut déposer la carte dans le châssis en bonne position. La situation des trous taraudés sont montrée dans la figure ci- dessous. Face vers l’arrière, position pour protège entré/ Sor- tie du châssis. trous taraudés Veuillez vous référer à...

  • Seite 41: Panneau Arrière

    MS-7698 Panneau aRRiÈRe Le panneau arrière dispose les connecteurs suivants : Port coaxial S/PdiF-out Souris/ clavier PS/2 Port VGa Ports uSB 2.0 Ligne-in RS-out Ligne-out CS-out Ports uSB 2.0 Port HdMi Ports uSB 2.0 Ports uSB 3.0 SS-out (en option) (en option) Port optique S/PdiF-out...
  • Seite 42 encoche Volt iMPoRtant Les modules de mémoire ddR3 ne sont pas interchangeables par ddR2 et vice versa. Vous devez toujours installer les modules de mémoire ddR3 dans les slots ddR3 diMM. Pour lancer avec succès votre ordinateur, insérez tout d’abord les modules de mémoire diMM.
  • Seite 43 MS-7698 Connecteur d’alimentation atX 24-pin : JPWR Ce connecteur vous permet de connecter l’alimentation atX 24-pin. Pour cela as- surez-vous que le connecteur est bien positionné dans le bon sens et que les pins sont alignées. abaissez alors l’alimentation d’énergie dans le connteur. Connecteur d’alimentation atX 4-pin : JPWR2 Ce connecteur d’alimentation de 2V sert à...
  • Seite 44 Connecteurs d’alimentation du ventilateur : CPuFan, SySFan Les connecteurs d’alimentation du système de refroidissement suportent un sys- tème de refroidissement de +2V. Lors de la connexion du câble, assurez-vous que le fil soit positif et connecté au +2V; le câble noir connecté au Gnd. Si la carte mère possède un chipset System Hardware Monitor intégré, vous devez utiliser un ventilateur ayant ces caractéristiques si bous voulez contrôler le ven- tilateur du CPu.
  • Seite 45 MS-7698 Connecteur de Module tPM : JtPM Ce connecteur est relié à un module tPM (trusted Platform Module). Veuillez vous référer au manuel de tPM plate-forme de sécurité pour plus de détails et d’utilisations. Connecteurs Panneau avant : JFP Ce connecteur vous permet de connecter un audio en panneau avant. Le con- necteur JFP est compatible avec intel Front Panel i/o Connectivity design ®...
  • Seite 46 Cavalier d’effacement CMoS : JBat Le CMoS RaM intégré reçoit une alimentation d’une batterie externe qui per- met de garder les données de configuration du système. avec le CMoS RaM, le système peut automatiquement amorcer oS chaque fois qu’il soit allumé. Si vous voulez effacer la configuration du système, réglez le cavalier pour effacer les données.

  • Seite 47: Réglage Bios

    MS-7698 RéGLaGe BioS Lorsque le PC est démarré, le processeur de PoSt (Power on Self test) se met en route. quand le message ci-dessous appaît à l’écran, appuyez sur <deL> pour accéder au Setup (Réglage). Press deL to enter Setup Menu (appuyez sur deL pour accéder au SetuP) Si le message disparaît avant que vous n’ayez appuyé...
  • Seite 48 Security utilisez ce menu pour régler les mots de passe de superviseur et d’utilisateur. Boot utilisez ce menu pour spécifier la priorité des périphériques de démarrage. Save & exit Ce menu vous permet de charger les réglages par défaut de la manufacture dans le BioS et de quitter l’utilitaire de réglages BioS avec ou sans les changements.
  • Seite 49 MS-7698 tRCd quand le dRaM est rafraîchi, les rangs et les colonnes sont tous adressés séparément. Cet article vous permet de déterminer le timing de la transition de RaS (row address strobe) à CaS (column address strobe). Moins l’horloge fonctionne, plus vite est la performance de dRaM. Cet article contrôle le numéro de cycles pour que le Row address Strobe (RaS) soit permit à...
  • Seite 50 Save Changes utilisez ce menu pour conserver les changements. discard Changes utilisez ce menu pour abandonner tous les changements. Restore defaults utilisez ce menu pour charger les valeurs optimisées par défaut configurées par le vendeur de BioS. == Boot override == Les périphériques de stockage intégrés apparaissent sur ce menu, vous pouvez en prendre un pour le périphérique de démarrage.

  • Seite 51: Deutsch

    MS-7698 deutSCH einLeitunG danke, dass Sie das e350ia-e45/ e350ia-e44/ e350iS-e45 Serie (MS-7698 v.x) Mini-itX Mainboard gewählt haben. das e350ia-e45/ e350ia-e44/ e350iS- e45 Serie basiert auf dem aMd Hudson M Chipsatz und Zacate-Ft aPu für ® optimalen Systemwirkungsgrad. das e350ia-e45/ e350ia-e44/ e350iS-e45 Se- rie stellt die ideale Lösung zum aufbau eines professionellen Hochleistungsdesk-...

  • Seite 52: Spezifikationen

     PS/2 Maus/ tastatur Combo-anschluss ‑  VGa anschluss ‑  HdMi anschluss ‑ 6 uSB 2.0 anschlüsse ‑ 2 uSB 3.0 anschlüsse (e350ia-e45/ e350ia-e44) ‑  koaxialer S/PdiF-ausgang ‑  optischer S/PdiF-ausgang ‑  Lan anschluss ‑ 6 audiobuchsen (e350ia-e45/ e350ia-e44)/ 3 audiobuchsen (e350iS-e45) ■...
  • Seite 53 ■  PCie x6-Steckplatz, unterstützt die Geschwindigkeit bis zu PCie x4 Form Faktor ■ Mini-itX (7,0 cm X 7,0 cm) Montage ■ 4 Montagebohrungen Wenn Sie für Bestellungen von Zubehör teilenummern benötigen, finden Sie diese auf unserer Produktseite unter http://www.msi.com/index.php...

  • Seite 54: Schraubenlöcher

    SCHRauBenLÖCHeR Wenn Sie das Mainboard zu installieren, müssen Sie das Mainboard in das Chas- sis in der korrekten Richtung setzen. die Standorte von Schraubenlöchern auf dem Mainboard sind wie nachfolgend gezeigt. Seite muss nach hinten, die Position für e/a-abschirmung des Chassis. Schraubenlöcher Verweisen Sie das obige Bild, um abstandshalter in den entsprechenden orten auf Chassis installieren und dann Schraube durch das Mainboard Schrauben-...

  • Seite 55: Hinteres Anschlusspanel

    MS-7698 HinteReS anSCHLuSSPaneL das hintere anschlusspanel verfügt über folgende anschlüsse: koaxialer S/PdiF- PS/2 Maus/ tastatur ausgang VGa anschluss uSB 2.0 Line-in RS-out anschlüsse CS-out Line-out uSB 2.0 HdMi uSB 2.0 uSB 3.0 SS-out anschlüsse anschluss anschlüsse anschlüsse (optional) (optional) optischer S/PdiF- ausgang HaRdWaRe SetuP...
  • Seite 56 kerbe Volt WiCHtiG ddR3 und ddR2 können nicht untereinander getauscht werden und der Stan- dard ddR3 ist nicht abwärtskompatibel. installieren Sie ddR3 Speichermodule stets in ddR3 diMM Slots . um einen sicheren Systemstart zu gewährleisten, bestücken Sie immer diMM  zuerst.
  • Seite 57 MS-7698 atX 24-poliger Stromanschluss: JPWR Hier können Sie ein atX 24-Pin netzteil anschließen. Wenn Sie die Verbindung herstellen, stellen Sie sicher, dass der Stecker in der korrekten ausrichtung ein- gesteckt wird und die Pins ausgerichtet sind. drücken Sie dann den netzteilsteck- er fest in den Steckersockel.
  • Seite 58 Stromanschlüsse für Lüfter: CPuFan, SySFan die netzteillüfter anschlüsse unterstützen aktive Systemlüfter mit +2V. Wenn Sie den Stecker mit dem anschluss verbinden, sollten Sie immer darauf achten, dass der rote draht der positive Pol ist und mit +2V verbunden werden sollte, der schwarze draht ist der erdkontakt und sollte mit Gnd verbunden werden.
  • Seite 59 MS-7698 tPM Modul anschluss: JtPM dieser anschluss wird für das optionale tPM Modul (trusted Platform Module) verwendet. Weitere informationen finden Sie im “tPM Sicherheitsplattform. Frontpanel anschlüsse: JFP die anschlüsse für das Frontpanel dienen zum anschluss der Schalter und Leds des Frontpaneels. JFP erfüllt die anforderungen des intel® Front Panel i/o Con- nectivity design Guide.
  • Seite 60 Steckbrücke zur CMoS-Löschung: JBat der onboard CMoS Speicher (RaM) wird über eine zusätzliche Betterie mit Strom versorgt, um die daten der Systemkonfiguration zu speichern. er ermöglicht es dem Betriebssystem, mit jedem einschalten automatisch hochzufahren. Wenn Sie die Systemkonfiguration löschen wollen, müssen Sie die Steckbrücke für kurze Zeit umsetzen (Löschen daten).

  • Seite 61: Bios Setup

    MS-7698 BioS SetuP nach dem einschalten beginnt der Computer den PoSt (Power on Self test – Selbstüberprüfung nach anschalten). Sobald die Meldung unten erscheint drücken Sie die taste <deL> , um das Setup aufzurufen. Press deL to enter SetuP (entF drücken, um das einstellungsprogramm zu öffnen) Sollten Sie die taste nicht rechtzeitig gedrückt haben und somit den Start des BioS verpasst haben, starten Sie bitte ihr System neu.
  • Seite 62 Security Mit diesem Menü können Sie Supervisor- und Benutzerkennwörter setzen. Boot Verwenden Sie dieses Menü, um die Priorität der Boot-Gerät vorzunehmen. Save & exit Hier können Sie die BioS-Werkseinstellungen oder Standardeinstellungen laden. Veränderungen speichern oder löschen und verlassen Sie das BioS-Setup. Current CPu / dRaM Frequency Zeigt den derzeitige takt der CPu und die Geschwindigkeit des Speichers an.
  • Seite 63 MS-7698 tRCd Wenn dRaM erneuert wird, werden Reihen und Spalten separat adressiert. dies gestattet es, die anzahl der Zyklen und der Verzögerung einzustellen, die zwischen den CaS und RaS abtastsignalen liegen, die verwendet werden, wenn der dRaM beschrieben, ausgelesen oder aufgefrischt wird. eine hohe Geschwindigkeit führt zu höherer Leistung, während langsamere Geschwindig- keiten einen stabileren Betrieb bieten.
  • Seite 64 Save Changes Mit diesem Menüpunkt speichern die Änderungen. discard Changes Mit diesem Menüpunkt verwerfen die Änderungen. Restore defaults Mit dieser option können die optimierten Standardwerte laden, die der BioS- Verkäufer setzen muss. == Boot override == die installierten Speichergeräte werden in diesem Menü angezeigt wird, können Sie einen von ihnen eine Boot-Gerät auswählen.

  • Seite 65: Русский

    MS-7698 РУССКИЙ НАЧАЛО РАБОТЫ Благодарим вас за выбор системной платы серии e350ia-e45/ e350ia-e44/ e350iS-e45 (MS-7698 v.x) Mini-itX. для наиболее эффективной работы системы серия e350ia-e45/ e350ia-e44/ e350iS-e45 изготовлена на основе чипсетов aMd Hudson M и Zacate-Ft aPu. Системная плата серии e350ia- ®...

  • Seite 66: Характеристики

     разъем коаксиальный S/PdiF-out ‑  разъем оптический S/PdiF-out ‑  разъем Lan ‑ 6 звуковых разъемов с гибким переназначением (e350ia-e45/ e350ia- e44)/ 3 звуковых разъемов с гибким переназначением (e350iS-e45) ■ Разъемы, утсановленные на плате ‑ 2 разъема uSB 2.0 ‑...
  • Seite 67 Слоты ■  слот PCie x6, поддержка скорости до PCie x4 Форм Фактор ■ Mini-itX (7.0 см X 7.0 см) Крепление ■ 4 отверстия для крепления Помощь в приобретении дополнительных аксессуаров и поиске номера изделия можно найти по адресу http://www.msi.com/index.php...

  • Seite 68: Отверстия Для Винтов

    ОТВЕРСТИя дЛя ВИНТОВ При установке системной платы нужно вставить её в корпус в правильном направлении. Размещения отверстий для винтов показаны ниже. Боковые стороны следует против заднего корпуса, размещение для протектора входа/выхода корпуса. Отверстия для винтов Следуйте указаниям выше указанно для установки держателей в правильном месте...

  • Seite 69: Задняя Панель

    MS-7698 ЗАдНяя ПАНЕЛЬ Задняя панель предоставляет следующие разъемы: Порт Разъем PS/2 порт мыши/ коаксиальный клавиатуры S/PdiF-out Порт VGa Линейный Порт uSB 2.0 RS-выход вход Линейный CS-выход выход Порт uSB 2.0 Порт HdMi Порт uSB 2.0 Порт uSB 3.0 Микрофон SS-выход (опционально) (опционально) Порт...
  • Seite 70 Прорезь Ключ ВНИМАНИЕ Модули ddR3 не взаимозаменяемы с модулями ddR2, и стандарт ddR3 не имеет обратной совместимости. Модуль памяти ddR3 следует устанавливать только в разъем ddR3. Чтобы система загружалась, вначале установите модуль в разъем diMM.
  • Seite 71 MS-7698 24-контактный разъем питания atX: JPWR Этот разъем позволяет подключать 24-контактный блок питания atX к системной плате. Перед подключением убедитесь, что все штырьки разъема от блока питания ровные, и он правильно сориентирован. Плотно вставьте его в разъем на системной плате. 4-контактный...
  • Seite 72 Разъем питания вентиляторов: CPuFan, SySFan Разъемы питания вентиляторов поддерживают вентиляторы с питанием +2 В. При подключении необходимо помнить, что красный провод подключается к шине +2 В, а черный - к земле Gnd. если системная плата содержит микросхему аппаратного мониторинга, необходимо использовать специальные...
  • Seite 73 MS-7698 Разъем tPM Модуля: JtPM Этот разъем предназначен для подключения tPM (trusted Platform Module) модуля. За дополнительной информацией и возможностями использования обратитесь к руководству платформы безопасности tPM. Разъем для подключения передней панели: JFP Этот разъем обеспечивает подключение кнопок и индикаторов передней панели.
  • Seite 74 Перемычки очистки CMoS: JBat На плате установлена CMoS память с питанием от батарейки, хранящая данные о конфигурации системы. данные, хранящиеся в CMoS памяти, требуются компьютеру для загрузки операционной системы при включении. Если у вас возникает необходимость сбросить конфигурацию системы (очистить CMoS), воспользуйтесь этой перемычкой. JBat Хранение...

  • Seite 75: Настройка Bios

    MS-7698 НАСТРОЙКА BioS Включите питание компьютера. При этом запустится процедура PoSt (Тест включения питания). Когда на экране появится приведенное ниже сообщение, нажмите клавишу <deL> для входа в режим настройки. Press deL to enter Setup Menu (Нажмите deL для входа в Настройки) Если...
  • Seite 76 Security Это меню используется для установки пароли администратора и пользователя. Boot Это меню используется для настройки приоритет загрузочных устройств. Save & exit Это меню позволяет вам загрузить значений по умолчанию BioS или завода в BioS выход из настройки BioS с сохранением или без сохранения внесённых...
  • Seite 77 MS-7698 tRCd При регенерации заряда dRaM, строки и столбцы адресуются раздельно. Этот пункт позволяет вам определить время перехода от RaS (строб адреса строки) к CaS (строб адреса столбца). Чем меньше тактов, тем быстрее работа dRaM. Этот пункт контролирует количество тактов, предоставляемых для предзаряда...
  • Seite 78 Save Changes Это меню используется для сохранения изменений. discard Changes Это меню используется для сброса всех изменений. Restore defaults Это меню используется для загрузки оптимальных значений по умолчанию, установленных производителем BioS. == Boot override == Установленные устройства хранения данных будут появляться в этом меню, вам...

  • Seite 79: 简体中文

    MS-7698 简体中文 简介 感谢您购买了 e350ia-e45/ e350ia-e44/ e350iS-e45 系列 (MS-7698 v.x) Mini- itX 主板。 e350ia-e45/ e350ia-e44/ e350iS-e45 系列是基于 aMd Hudson M ® 芯片组和 Zacate-Ft aPu 为优化系统性能而设计的。此 e350ia-e45/ e350ia- e44/ e350iS-e45 系列提供了高性能，专业化的桌面平台解决方案。 布局 Top : mouse/ keyboard SYSFAN1 CPUFAN Bottom:USB ports Top:VGA port...
  • Seite 80 ‑  个 VGa 端口 ‑  个 HdMi 端口 ‑ 6 个 uSB 2.0 端口 ‑ 2 个 uSB 3.0 端口 (e350ia-e45/ e350ia-e44) ‑  个 同轴 S/PdiF-out 插口 ‑  个 光纤 S/PdiF-out 端口 ‑  个 网络插口...
  • Seite 81 MS-7698 插槽 ■  个 PCie x6 插槽，支持高达 PCie x4 速率 出厂规格 ■ Mini-itX (7.0 公分 X 7.0 公分) 固定孔 ■ 4 个固定孔 如果您需要购买配件，并要求零件号码，您可以搜索该产品的网页来获得详细说 明。网址为：http://www.msi.com/index.php...

  • Seite 82: 螺丝孔

    螺丝孔 当您安装主板时，必须把主板按正确的方向放入机箱的里面。主板上的螺孔显示 为下列图片。 此面往后，位置要 对到机壳的背板。 螺丝孔 参照上图把底座固定螺丝安装到机箱里，然后将主板对准螺丝孔眼并固定。 注意 为了防止损坏主板，禁止任何的主板电线与机箱之间相连，禁止任何的主板电线 与多余的底座固定螺丝相连。 请确认，没有任何金属组件放入主板或机箱里面，否则放入的金属组件可能造成 主板短路。...

  • Seite 83: 后置面板

    MS-7698 后置面板 此后置面板提供下列接口: 同轴 S/PdiF-out PS/2 鼠标/ 键盘 端口 VGa 端口 uSB 2.0 端口 Line-in RS-out Line-out CS-out uSB 2.0 端口 HdMi 端口 uSB 2.0 端口 uSB 3.0 端口 SS-out (选配) (选配) 光纤 S/PdiF-out 端口 硬件安装 安装内存模组 内存模组的中央仅有一个缺口，内存将被正确的安装到插槽中。 垂直插入内存模组到diMM插槽，然后将其推入，直到内存模块金手指部分完 全插入。当内存模组完全到位，二边塑料卡口将自动闭合。如果您正确的插入 了内存，您将看不到金手指部分。...
  • Seite 84 缺口 触点 注意 由于ddR3内存不与ddR2内存互换，并且ddR3内存不向下兼容，所以你应该 把 ddR3内存插入到ddR3插槽中。 成功的启动系统，必须首先将内存模块插入diMM插槽中。...
  • Seite 85 MS-7698 atX 24-Pin 电源接口: JPWR 此接口可连接atX 24-Pin电源适配器。在与atX 24-Pin电源适配器相连时，请务 必确认，电源适配器的接头安装方向正确，针脚对应顺序也准确无误。将电源接 头插入，并使其与主板电源接口稳固连接。 atX 4-Pin 电源接口: JPWR2 此 2V 电源接口用于为CPu供电。 注意 确认所有接口连接到合适的atX电源以保证主板的稳定运行。 串行 ata 接口: Sata~4 接口是一个高速串行ata界面端口，每个接口可以连接一个串行ata设备。 注意 请勿将串行ata线缆对折90度，这样会造成传输过程中数据丢失。...
  • Seite 86 电源风扇接口: CPuFan, SySFan 风扇电源支持+2V的系统散热风扇。当您将接线接到风扇接头时请注意红色线为 正极,必须接+2V，而黑色线是接地，必须接到Gnd。如果您的主机板有系统硬 件监控芯片。您必须使用一个特别设计的支持风扇速度侦测的风扇方可使用此功 能。 前置音频接口: Jaud 您可以在前置面板接口上连接一个音频接口，它是和intel 的i/o前置面板连接规格 ® 兼容的。 前置 uSB 接口: JuSB/ JuSB2 此接口是和intel 的i/o前置面板连接规格兼容的。可以连接高速的uSB周边界面。 ® 例如uSB Hdd，数码相机，MP3 播放器，打印机，调试解调器等。...
  • Seite 87 MS-7698 tPM 模块接口: JtPM 此接口连接一个tPM (trusted Platform Module)模块。请参考tPM安全平台手册 以获得更多细节和用法。 前置面板接口: JFP 主板提供了两组机箱面板和电源开关，指示灯的连接接口。JFP是和intel 前置 ® i/o 连接规格兼容的。 串行端头接口: JCoM 此接口是一个 6550a 高速通讯端口，收/发 6 bytes FiFos。您可以连接一个串 行设备。...
  • Seite 88 清除 CMoS 接口: JBat 主板上建有一个CMoS RaM，其中保存的系统配置数据需要通过一枚外置电池来 维持。CMoS RaM是在每次启动计算机的时候引导操作系统的。如果您想清除系 统配置信息，可使用跳线来清除数据。 JBat 保留数据 清除数据 注意 在系统关闭时，您可以通过短接2-3针脚来清除CMoS数据。然后返回到-2针短接 的状态。请避免在系统开机时清除CMoS，这样可能会对主板造成损害。 PCi express 插槽 此PCi express插槽支持符合PCie界面的扩展卡。 PCie x6 插槽...

  • Seite 89: Bios 设置

    MS-7698 BioS 设置 计算机加电后，系统将会开始PoSt(加电自检)过程。当屏幕上出现以下信息时， 按 <deL> 键即可进入设定程序。 Press deL to enter Setup Menu (按 deL 键进入设定) 如果此信息在您做出反应前就消失了，而您仍需要进入Setup，请关机后再开机 活按机箱上ReSet键重新启动您的系统。您也可以同时按下<Ctrl>，<alt>和<de- lete> 键来重新启动您的系统。 菜单栏 Main 使用此菜单来提供系统基本配置，例如时间，日期等。 advance 使用此菜单来设置特别增强特性的选项。 使用此菜单来指定dRaM时序和CPu特性。 M-Flash 此菜单用来从存储设备中读取或刷新 BioS (仅支持 Fat/ Fat32 设备)。...
  • Seite 90 Security 使用此菜单来设定管理者和用户密码。 Boot 使用此菜单来指定设备的启动顺序。 Save & exit 此菜单允许你加载BioS默认值或工厂默认设置。并保存更改或不保存更改后退 出。 超频 Current CPu/dRaM Frequency 此项显示当前CPu时钟和内存速度。只读。 dRaM Ratio 此设置控制内存频率的比率。能使内存在不同的内存频率组合下运行。 dRaM timing Mode 选择内存时序是否被内存模组的 SPd (Serial Presence detect) eePRoM控制。设 置为 [auto] 开启内存时序选项，BioS 根据在 SPd 中的配置设置下面的” advance dRaM Configuration”子菜单选项。选择 [Manual] 允许用户配置内存时序和手动设 置下列相关 “advance dRaM Configuration” 子菜单。 advanced dRaM Configuration 按...
  • Seite 91 MS-7698 tRCd 在dRaM重置时，列和栏位置是分开处理的。此项设定列位址(RaS)到行位址 (CaS)和信号之间的延迟时间。时序数越少，dRaM 的效能越好。 此项控制列位址 (RaS)预充电的时序。若无足够时间，让列位址在 dRaM 更新 之前预充电，更新可能会不完全，而且 dRaM 可能漏失资料。此项仅适用于系 统安装同步动态随机存取内存时。 tRaS 此设置决定了 RaS 由读取到写入内存所需时间。 行周期时间决定了完成一个完整的循环所需的最小周期数，也就是从行激活到 行充电的时间。 dRaM Voltage 此项用来调整dRaM电压 。 CPu Feature 按 <enter> 进入子菜单。在此子菜单中调整 CPu 属性。 保存 & 退出 discard Changes and exit 使用此选项来放弃所有更改并退出设置。 Save Changes and Reset 使用此选项来保存更改并重启系统。...
  • Seite 92 discard Changes 使用此选项来放弃所有更改。 Restore defaults 使用此选项来加载BioS厂商默认优化值。 == 引导重载== 已安装的存储设备将出现在此菜单中，你可以选择其中一个作为启动设备。 内置 eFi Shell 使用此项进入eFi Shell。...

  • Seite 93: 繁體中文

    MS-7698 繁體中文 簡介 感謝您購買 e350ia-e45/ e350ia-e44/ e350iS-e45 系列 (MS-7698 v.x) Mini- itX 主機板。 e350ia-e45/ e350ia-e44/ e350iS-e45 系列主機板採用 aMd ® Hudson M 晶片組及 Zacate-Ft aPu 以呈現優越的系統效能。e350ia-e45/ e350ia-e44/ e350iS-e45 系列，提供您高效能及專業的桌上型電腦平台解決方 案。 主機板配置圖 Top : mouse/ keyboard SYSFAN1 CPUFAN Bottom:USB ports Top:VGA port...
  • Seite 94  個 PS/2 滑鼠/ 鍵盤 combo 連接埠 ‑  個 VGa 連接埠 ‑  個 HdMi 連接埠 ‑ 6 個 uSB 2.0 連接埠 ‑ 2 個 uSB 3.0 連接埠 (e350ia-e45/ e350ia-e44) ‑  個同軸 S/PdiF-out 連接埠 ‑  個光纖 S/PdiF-out 連接埠 ‑  個區域網路接頭 ‑...
  • Seite 95 MS-7698 插槽 ■  個 PCie x6 插槽，支援 PCie x4 速度 尺寸 ■ Mini-itX (7.0 cm X 7.0 cm) 裝機 ■ 4 個裝機孔 如須了解附件之型號以便進行選購，請至以下網頁依產品名稱搜尋： http://tw.msi.com...

  • Seite 96: 裝機孔

    裝機孔 安裝主機板時，務必以正確方向將主機板放至機殼內。主機板上裝機孔位置如下 圖所示： 這面往後, 位置要 對到機殼的背板 裝機孔 請參閱上圖於機殼上安裝六角螺絲柱後，再使用螺絲透過主機板上的裝機孔鎖進 六角螺絲柱。 注意事項 為免主機板損 壞，主機板電路及機殼間禁止任何接觸，禁止鎖上非必要的六角 螺絲柱。 請確認主機板上或機殼內均無放置金屬零件，以免造成主機板短路。...

  • Seite 97: 硬體設定

    MS-7698 背板 主機板背板提供下列各項連接器： 同軸 S/PdiF-out Lan 連接埠 PS/2 滑鼠 / 鍵盤 連接埠 VGa 連接埠 音效輸入 uSB 2.0連接埠 RS-輸出 音效輸出 CS-輸出 uSB 2.0 連接埠 HdMi 連接埠 uSB 2.0 uSB 3.0 連接埠 麥克風 SS-輸出 連接埠 (選配) (選配) 光纖 S/PdiF-out 連接埠 硬體設定 安裝記憶體模組 記憶體模組上只有一個防呆凹槽。模組只能以一種方向安裝。...
  • Seite 98 防呆凹槽 防呆凸起 注意事項 ddR3 記憶體模組，無法與 ddR2 互換且無法向下相容。因此請在 ddR3 插槽 內，插入 ddR3 記憶體模組。 務必先將記憶體插入 diMM 插槽以確保系統正常開機。...
  • Seite 99 MS-7698 atX 24-Pin 電源接頭：JPWR 本接頭用來接 atX 24-pin 電源供應器。連接 atX 24-pin 電源時，請確認電源接頭 插入的方向正確且對準腳位，再將電源接頭緊密地壓入。 atX 4-Pin 電源接頭：JPWR2 2V 電源接頭是供 CPu 使用。 注意事項 確認所有接頭均接到所屬的 atX 電源供應器，以確保主機板穩定運作。 Serial ata 接頭：Sata ~ 4 本接頭為高速 Serial ata 介面，可各接一台 Serial ata 裝置。 注意事項 請勿摺疊 Serial ata 排線超過 90 度，以免傳輸資料時產生錯誤。...
  • Seite 100 風扇電源接頭：CPuFan, SySFan 電源風扇接頭均支援 +2V 散熱風扇。在將電線接到接頭時，請切記紅線是正極， 一定要連接到 +2V；而黑線是接地線，須連接到 Gnd。若主機板內建有系統硬 體監控器晶片組，須使用具速度感應器設計之風扇，方能使用 CPu 風扇控制功 能。 面板音效接頭：Jaud 本接頭接到面板音效，且規格符合 intel 面板輸入/ 輸出設計規格。 ® 面板 uSB 接頭：JuSB/ JuSB2 本接頭規格符合 intel 面板輸入/ 輸出連接設計規格，適用於高速 uSB 介面，例 ® 如：uSB 硬碟、數位相機、MP3 播放器、印表機、數據機等相關週邊裝置。...
  • Seite 101 MS-7698 tPM 接頭：JtPM 本接頭接到可信任安全模組。更多詳情請參閱 tPM 安全平台使用手冊。 面板接頭：JFP 本接頭連接到前置面板開關及 Led 指示燈。JFP 的規格符合 intel 面板輸入/ 輸 ® 出連接設計規格。 序列埠接頭：JCoM 本接頭是個可傳送或接收 6 位元組 FiFo 的 6550a 高速通信埠。您可直接接上 序列裝置。...
  • Seite 102 清除 CMoS 跳線：JBat 主機板上有一個 CMoS RaM，是利用外接電池來保存系統的設定。CMoS RaM 可讓系統在每次開機時，自動啟動作業系統。若要清除系統設定，請使用本跳 線。 JBat 保留資料 清除資料 注意事項 系統關閉時，請將 2-3 腳位短路以清除 CMoS 資料，然後回到 -2 腳位短路的狀 態。切記勿在系統開機的狀態下進行 CMoS 資料清除，以免主機板受損。 PCi express 插槽 PCi express 插槽支援 PCi express 介面的擴充卡。 PCie x6 插槽...

  • Seite 103: Bios 設定

    MS-7698 BioS 設定 開機後，系統就會開始PoSt (開機自我測試)程序。當下列訊息出現在螢幕上時， 請按 <deL> 鍵，進入設定程式。 Press deL to enter Setup Menu (按 deL 鍵進入設定) 若此訊息在您反應前就已消失，而您還想要進入設定時，請將系統關閉，再重新 啟動，或是按 ReSet 鍵。亦可同時按下 <Ctrl>、<alt> 及 <delete> 鍵重新開 機。 主選單 Main 本選單用以時間、日期等基本系統設定。 advance 使用本選單設定特殊進階功能選項。 本選單用以指定記憶體時序及 CPu 功能設定。 M-Flash 使用本選單由儲存裝置 (Fat 或 Fat32 格式) 讀取或 flash BioS。...
  • Seite 104 Security 本選單用以設定管理者及使用者密碼。 Boot 本選單用以指定開機裝置順序。 Save & exit 本選單將 BioS 預設值或出廠預設設定載入 BioS 後再跳出 BioS 設定工具。 Current CPu / dRaM Frequency 本項顯示目前的 CPu 及記憶體速度。唯讀。 dRaM Ratio 本項控制記憶體頻率的倍頻比率，讓記憶體以不同頻率組合執行。 dRaM timing Mode 選擇 dRaM 的時序，是否由 dRaM 模組上的 SPd eePRoM 裝置來控制。設為 [auto] ，由 BioS 依 SPd 上的組態，來設定 advanced dRaM Configuration 及其 它相關設定。設定為...
  • Seite 105 MS-7698 tRCd 在dRaM更新時，列和欄位址是分開處理的。本項設定列位址 (RaS) 到行位址 (CaS) 之間的過渡時間。時脈數越少，記憶體的效能越好。 本項控制列位址(RaS)預充電的時脈。若未累積足夠時間，讓列位址在記憶體更 新之前預充電，更新可能會不完全，且記憶體可能漏失資料。本項僅適用於系 統安裝同步動態隨機存取記憶體時。 tRaS 本項指定 RaS 由讀取到寫入記憶體所需時間。 本項是記憶體由列活化到預充電整個所需的最小週期。 dRaM Voltage 本欄位用來調整dRaM電壓。 CPu Feature 按下 <enter> 鍵，即可進入子選單。您可於該子選單調整 CPu 功能。 Save & exit discard Changes and exit 本項用以放棄所有變更及離開設定畫面。 Save Changes and Reset 本項用以儲存變更後重開機。 Save Changes 本項用以儲存變更。...
  • Seite 106 discard Changes 本項用以放棄所有變更。 Restore defaults 本項用以下載由 BioS 廠商所提供最佳的預設值。 == Boot override == 已安裝的儲存裝置會出現在本選單中，您可於其中選定開機裝置。 Built-in eFi Shell 本項用以進入 eFi Shell。...

  • Seite 107: 日本語

    MS-7698 日本語 はじめに この度は e350ia-e45/ e350ia-e44/ e350iS-e45 シリーズ(MS-7698 v.x) Mini- itXマザーボードをお買い上げいただき、誠にありがとうございます。e350ia- e45/ e350ia-e44/ e350iS-e45 シリーズはaMd Hudson Mチップセットと ® Zacate-Ft aPuを搭載し、aM3 aMd プロセッサーに対応したハイパフォーマ ® ンスデスクトップソリューションを構築することができます。 レイアウト Top : mouse/ keyboard SYSFAN1 CPUFAN Bottom:USB ports Top:VGA port Bottom: HDMI port Zacate E350...

  • Seite 108: マザーボードの仕様

    ■ i/oパネル ‑ PS/2マウス/ キーボードコンボポート × ‑ VGaポート × ‑ HdMiポート × ‑ uSB 2.0ポート ×6 ‑ uSB 3.0ポート ×2 (e350ia-e45/ e350ia-e44) ‑ 同軸S/PdiF出力ジャック × ‑ 光学S/PdiF出力ポート × ‑ Lanジャック × ‑ オーディオジャック ×6 (e350ia-e45/ e350ia-e44)/ オーディオジャック ×3 (e350iS-e45) ■...
  • Seite 109 MS-7698 スロット ■ PCie x6スロット ×、最大PCie x4までの速度をサポート 寸法 ■ Mini-itX (7.0 cm X 7.0 cm) 取付穴 ■ 4 穴 製品について詳しい情報を求めの場合は、弊社のWebサイトを参照してくださ い。http://www.msi.com/index.php...

  • Seite 110: ねじ穴

    ねじ穴 本製品を装着する場合、ケースの正しい位置にマザーボードを置きます。ねじ 穴のロケーションは以下のように表示されます。 この側はリアに向 い て 、 ケ ー ス の i/oシールドのため の位置です。 ねじ穴 上図を参照して、スタンドオフをケースの適切な位置にインストールしてくだ さい。それから、ねじ穴を通して固定します。 注意 マザーボードの損害を防止するために、マザーボードの回路とケースの間の接 触あるいはケースに取り付けた不必要なスタンドオフが禁止されます。 ショートを引き起こす恐れがあるために、マザーボード/ケースの内に金属の コンポーネントを取り付けないことを確認してください。...

  • Seite 111: I/Oパネル

    MS-7698 i/oパネル リアパネルの構成は以下の通りです。 同軸 S/PdiF出力 PS/2マウス/ キーボード ポート VGaポート uSB 2.0ポート Line-in RS-out Line-out CS-out uSB 2.0ポート HdMiポート uSB 2.0ポート uSB 3.0ポート SS-out (オプション) (オプション) 光学 S/PdiF出力 ポート ハードウェアセットアップ メモリモジュールの装着 メモリモジュール中央付近には左右非対称の場所に切り欠きが１ヶ所設けら れており、このため間違った向きでは差し込めないように作られています。 diMMメモリモジュールをdiMMスロットへ垂直に差し込むとdiMMスロット の両側にあるモジュール固定ラッチが自動的に閉じ、モジュールを固定しま す。メモリモジュールがしっかりと装着されると、モジュールの端子部分が 見えなくなります。 電源投入前にモジュールが両側のモジュール固定ラッチによって正しく固定 されているかどうかを必ず確認してください。...
  • Seite 112 切り欠き 出っ張り 注意 ddR3メモリモジュールとddR2モリは互いに規格の互換性がありません。本 製品ではddR2モジュールを使用することはできません。 メモリスロットはdiMMを優先的に使用してください。...
  • Seite 113 MS-7698 atX 24ピン電源コネクター: JPWR atX電源24ピンコネクターを接続します。接続の際にはコネクターの向きに注 意して奥までしっかり差し込んでください。通常はコネクターのフックの向き を合わせれば正しく接続されます。 atX 4ピン電源コネクター: JPWR2 この2Vの電源コネクターは、CPuに電源を供給します。 注意 本製品を動作させるには上記二つのコネクターを正しく接続している必要があ ります。 シリアルataコネクター: Sata~4 本製品は高速シリアルataインターフェイスポートを搭載しています。一つの コネクターにつき、一つのシリアルataデバイスを接続することができます。 注意 シリアルataケーブルは絶対90度以上に折らないようにして下さい。データ転 送に障害が起きる可能性があります。...
  • Seite 114 ファン電源コネクター: CPuFan, SySFan ファン電源コネクターは+2Vの冷却ファンをサポートします。赤色が+2V、黒 色がGndですので間違えずに接続して下さい。また、本製品のシステムハード ウェアモニタ機能を使用する場合はファンの回転数センサー機能がついたファ ンを使用する必要があります。 フロントパネルオーディオコネクター: Jaud フロントパネルオーディオピンヘッダーを使用すると、フロントパネルからの オーディオ出力が可能になります。ピン配列はインテル のフロントパネル接続 ® デザインガイドに準拠しています。 フロントuSBコネクター: JuSB/ JuSB2 このコネクターはintel i/o Connectivity design Guideに準拠して、uSB Hdd、 ® ディジタルカメラ、MP3プレーヤ、プリンタ、モデム、そのほかの高速uSBイ ンターフェース周辺機器へ接続することができます。...
  • Seite 115 MS-7698 tPMモジュールコネクター: JtPM このコネクターはtPM (trusted Platform Module)モジュールを接続します。詳細 についてはtPMセキュリティプラットホームマニュアルを参照してください。 フロントパネルコネクター: JFP 本製品には、フロントパネルスイッチやLedを対象とした電子的接続用に、二 つのフロントパネルコネクターが用意されています。JFPはインテル のフロン ® トパネル接続デザインガイドに準拠しています。 シリアルポートコネクター: JCoM 6550aチップを採用した6バイトFiFoにてデータ転送を行います。このコネク ターにシリアルマウスまたは他のシリアルデバイスを接続できます。...
  • Seite 116 クリアCMoSジャンパ: JBat 本製品にはBioSの設定情報を保持するなどの目的でCMoSメモリを搭載してお り、搭載するボタン電池から電力を供給することで情報を保持しています。こ のCMoSメモリに蓄えられたデバイス情報によって、oSを迅速に起動させるこ とが可能になります。システム設定をクリアしたい場合はこのジャンパを押し てください。 JBat データを保存 データをクリア 注意 CMoSクリアを行う際は、まずコンセントから電源コードを抜いてください。 CMoSをクリアするには、システムがオフの間にピン2-3をショート(短絡)しま す。次いでピン-2をショートに戻します。システム起動時のCMoSのクリアは 絶対止めてください。マザーボードの破損や火災などに及ぶ危険があります。 PCi expressスロット PCi expressスロットはPCi expressインターフェース拡張カードをサポートし ます。 PCie x6スロット...

  • Seite 117: Biosの設定

    MS-7698 BioSの設定 コンピューターを起動するとシステムはPoSt (Power on Self test)過程に入り ます。下記のメッセージが画面に表示されている間に<deL>キーを押すと設定 画面に入ることができます。 Press deL to enter Setup Menu (<deL>キーを押して設定画面を呼び出す) <deL>を押す前にこのメッセージが消えてしまった場合、電源を再投入するか <ReSet>を押してシステムを再起動してください。<Ctrl>と<alt>と<delete>を 同時に押しても再起動できます。 メニューバー Main 日付/時刻などのシステムの基本的な設定を行います。 advance 拡張BioS機能の設定を行います。 dRaMタイミングとCPu機能を設定します。 M-Flash uSBメモリドライブを使ったBioS更新を行う際に使用します。(Fat/Fat32フ ォーマットのみ)
  • Seite 118 Security 管理者やユーザーパスワード設定などを行います。 Boot システム起動デバイスの優先順位を設定します。 Save & exit BioSデフォルト値または工場出荷時の設定をロードし、変更した設定値を保存 して終了します。 Current CPu / dRaM Frequency この項目でCPuとメモリスピードの周波数を参照できます。(読取専用) dRaM Ratio この設定はメモリ周波数の倍率をコントロールし、メモリが異なる周波数組合 せで動作させます。 dRaM timing Mode この項目でdRaMタイミングがdRaMモジュールのSPd (Serial Presence de- tect) eePRoM情報によりコントロールするかどうかを決定します。[auto]に設 定すると、dRaMタイミングを有効にして、以下の[advance dRaM Configura- tion]メニューがSPdの情報を基に、自動的に最適な設定を行います。[Manual]に 設定すると、以下のメニューを手動で設定します。 advanced dRaM Configuration <enter>キーを押すと、サブメニューが表示されます。高級なdRaMタイミング の調整を行えます。 Command Rate dRaMコマンド率をコントロールします。...
  • Seite 119 MS-7698 tRCd RaS(行アドレス信号)とCaS(列アドレス信号)の信号間隔を手動で設定しま す。一般的にクロックサイクル値が小さいほどdRaMの動作速度が上がりま す。 dRaMがリフレッシュに必要とする電荷を蓄積する時間を手動で設定しま す。RaS信号のクロック数がこの時間を規定しますが、電荷を蓄積するため の時間が足りない場合はdRaMのリフレッシュは不完全になり、dRaMがデ ータを保持できなくなることがあります。システムに同期dRaMをインスト ールした場合のみこの項目が利用できます。 tRaS RaS(行アドレス信号)が発信してからデータが読み出されるまでの時間を決定 します。 RaS(行アドレス信号)の読み込みからプリチャージが完了するまでの１サイク ルの時間です。通常はtRaSとtRPの合計時間を入力します。 dRaM Voltage この項目はdRaM電圧を調整します。 CPu Feature <enter>キーを押すと、サブメニューが表示されます。CPu機能の調整を行えま す。 Save & exit discard Changes and exit 変更した設定値を保存せず終了します。 Save Changes and Reset 変更した設定値を保存して、システムをリセットします。...
  • Seite 120 Save Changes 変更した設定値を保存します。 discard Changes 変更した設定値を保存しません。 Restore defaults 工場出荷時の設定を呼び出します。 == Boot override == インストールされたストレージデバイスはメニューに表示されます。ユーザー がその中の一つを選択して、ブートデバイスとします。 Built-in eFi Shell eFiシェルに入ります。...
  • Seite 121 產品中有毒有害物質或元素名稱及含量 根據中國<電子信息產品污染控制管理辦法> 有毒有害物質或元素 部件名稱 鉛 汞 鎘 六價鉻 多溴聯苯 多溴二苯醚 (Pb) (Hg) (Cd) (Cr6+) (PBB) (PBde) 电池 (Battery) ☓ 〇 〇 〇 〇 〇 电缆/ 连接器 ☓ 〇 〇 〇 〇 〇 (Cable/ Connector) 机箱/ 其他 (Chassis/ other) ☓ 〇 〇...

Diese Anleitung auch für:

E350ia-e44E350is-e45

Inhaltsverzeichnis
