Inhaltszusammenfassung für MSI MAG B850 TOMAHAWK MAX WIFI

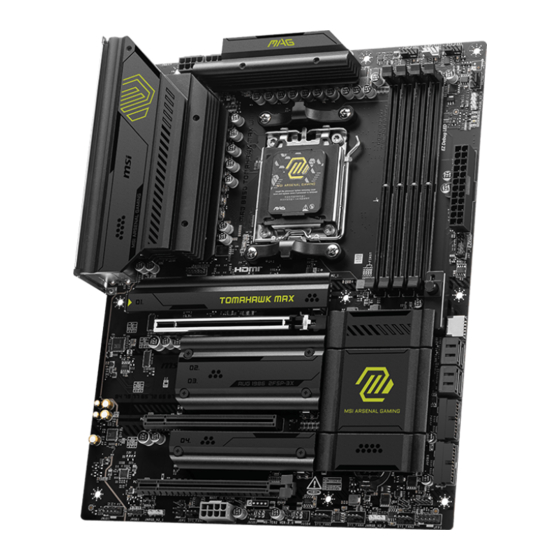

- Seite 1 MAG Serie Motherboard MAG B850 TOMAHAWK MAX WIFI Benutzerhandbuch...
- Seite 2 Inhalt Schnellstart ......................4 Spezifikationen ....................17 Besondere Funktionen ..................21 Lieferumfang ..................... 22 Anschlüsse auf der Rückseite ................23 LAN Port LED Zustandstabelle ................24 Audiobuchsen ......................24 Antennen installieren ..................... 26 Übersicht der Komponenten ................27 CPU Sockel ......................28 DDR5 DIMM Steckplätze..................
- Seite 3 EZ DEBUG LED ......................51 EZ-Speichererkennungs-LED ................. 51 Installation von OS, Treibern & MSI Center ............52 Installation von Treibern mit dem MSI Driver Utility Installer ......53 UEFI BIOS ......................56 BIOS Setup ......................57 Öffnen des BIOS Setups ..................58 Reset des BIOS ......................
- Seite 4 Schnellstart Diese Schnellstartanleitung enthält klare Diagramme, die Ihnen bei der Installation des Motherboards helfen. Für einige Installationen sind auch Videoanleitungen verfügbar. Besuchen Sie diese Videos, indem Sie die angegebene URL in Ihrem Webbrowser auf dem Handy oder Tablet aufrufen. Alternativ können Sie den QR-Code scannen, um direkt auf das Video zuzugreifen.
- Seite 5 Sicherheitshinweis Die im Paket enthaltene Komponenten sind der Beschädigung durch ● elektrostatischen Entladung (ESD). Beachten Sie bitte die folgenden Hinweise, um die erfolgreichen Computermontage sicherzustellen. Stellen Sie sicher, dass alle Komponenten fest angeschlossen sind. Lockere ● Steckverbindungen können Probleme verursachen, zum Beispiel: Der Computer erkennt eine Komponente nicht oder startet nicht.
- Seite 6 Hinweise zum Gehäuseabstandshalter Um eine Beschädigung des Motherboards zu vermeiden, sind unnötige Abstandshalter zwischen den Motherboard-Schaltkreisen und dem Computergehäuse verboten. Die Schilder „Case Standoff Keep Out Zone (Gehäuseabstandszone freihalten ) “ auf der Rückseite des Motherboards (wie unten gezeigt) dienen als entsprechender Hinweis für den Anwender.
- Seite 7 Installation des Prozessors ⚽ https://msi.gm/SDBE5855 ●...
- Seite 8 ⚠ Wichtig Wenn Sie den schraubbaren CPU-Kühlkörper installieren, folgen Sie bitte der Abbildung unten, um zuerst das Retentionsmodul zu entfernen und dann den Kühlkörper zu installieren.
- Seite 9 Installation des DDR5-Speichers ⚽ https://msi.gm/S647FF99 ● DIMMA1 DIMMA2 DIMMA2 DIMMA2 DIMMB2 DIMMB1 DIMMB2...
- Seite 10 Anschließen der Frontpanel-Stiftleiste ⚽ https://msi.gm/S8EF7577 ● Power-LED Power Switch JFP1 Reserved HDD LED Reset Switch JFP1 HDD LED - HDD LED HDD LED + POWER LED - POWER LED POWER LED +...
- Seite 11 Installation des Motherboards ⚽ https://msi.gm/S4BA9046 ● Drehmoment: 3 kgf·cm* *3 kgf·cm = 0,3 N·m = 2,6 lbf·in...
- Seite 12 Stromanschlüsse anschliessen ⚽ https://msi.gm/SD937E2C ● ATX_PWR1 CPU_PWR1~2 PCIE_PWR1...
- Seite 13 Installation der SATA-Laufwerke ⚽ https://msi.gm/S9369131 ●...
- Seite 14 Einbau der Grafikkarte ⚽ https://msi.gm/SBC41FF1 ●...
- Seite 15 Peripheriegeräte...
- Seite 16 Einschalten...
- Seite 17 Unterstützt Desktop-Prozessoren der AMD Ryzen™ 9000/ ● 8000/ 7000-Serie* Prozessor Sockel AM5 ● * Bitte besuchen Sie www.msi.com, um den neuesten Support-Status zu erhalten, wenn neue Prozessoren veröffentlicht werden. Chipsatz AMD B850 Chipsatz 4x DDR5 Speicherplätze*, aufrüstbar bis 256GB** ●...
- Seite 18 Fortsetzung der vorherigen Spalte SATA Anschlüsse 4x SATA 6Gb/s Anschlüsse (von ASM1064) ● 4x M.2 Steckplätze (Key M) ● M2_1 Steckplatz (von CPU) ● Unterstützt nur bis zu PCIe 5.0 x4 (Für Ryzen™ 9000/ ● 7000 Serie-Prozessoren) Unterstützt nur bis zu PCIe 4.0 x4 (Für Ryzen™ 8000 ●...
- Seite 19 Fortsetzung der vorherigen Spalte Wi-Fi 7 Das Wireless-Modul ist im M.2 (Key-E) Steckplatz ● vorinstalliert Unterstützt MU-MIMO TX/RX, 2,4GHz/ 5GHz/ 6GHz* ● (320MHz) mit Datenraten bis zu 5,8Gbit/s Wi-Fi & Bluetooth® Unterstützt 802.11 a/ b/ g/ n/ ac/ ax/ be ●...
- Seite 20 ● ACPI 6.5, SMBIOS 3.7 ● Mehrsprachenunterstützung ● Treiber ● MSI Center ● Acrobat ● Adobe Creative Cloud ● Software AIDA64 Extreme - MSI Edition ● CPU-Z MSI GAMING ● Dropbox ● MSI APP Player (BlueStacks) ● Norton 360 ●...
- Seite 21 Besondere Funktionen MSI Center Leistung MSI AI Engine Core Boost ● ● Game Highlights VRM Design ● ● Cooling Wizard Dual CPU Power ● ● Mystic Light Lightning Gen 5 PCI-E Steckplatz ● ● Ambient Link Lightning Gen 5 M.2 Steckplatz ●...
- Seite 22 Lieferumfang Überprüfen Sie den Packungsinhalt des Mainboards. Die Packung sollte enthalten: Platine 1x Motherboard ● Dokumentation 1x Schnellinstallationsanleitung ● 1x Zulassungshinweise der Europäischen Union ● Kabel 1x SATA Kabel ● 1x 1-zu-3 EZ Conn-Kabel (V2) ● 1x EZ-Frontpanel-Kabel ● Zubehör 1x EZ Wi-Fi Antenne ●...
- Seite 23 Anschlüsse auf der Rückseite Artikel Beschreibung Flash BIOS Taste - Auf der Seite 60 finden Sie eine Anleitung für eine BIOS-Aktualisierung per Flash BIOS Taste. USB 10Gbit/s Typ-C Anschluss (von CPU) USB 10Gbit/s Typ-C Anschluss (von CPU) USB 10Gbit/s Typ-A Anschluss (vom B850 Chipsatz) Wi-Fi Antennenanschlüsse Optischer S/PDIF-Ausgang Anschluss Clear CMOS Taste - Schalten Sie den Computer aus.
- Seite 24 LAN Port LED Zustandstabelle Verbindung/ Aktivität LED Geschwindigkeit LED Verbindung/ Aktivität LED Geschwindigkeit LED Zustand Bezeichnung Zustand Geschwindigkeit Keine Off (Aus) Off (Aus) 10Mbit/s Verbindung Langsam blinkendes Green 100Mbit/s / 1Gbit/s / Verbindung Gelb (Grün) 2,5Gbit/s Schnell blinkendes Gelb Datenaktivität Orange 5Gbit/s Audiobuchsen...
- Seite 25 Audiobuchsen für 4 Kanal Anlage AUDIO INPUT Rear Front Front Panel Audiobuchsen für 5.1 Kanal Anlage AUDIO INPUT Rear Front Center/ Subwoofer Front Panel Audiobuchsen für 7.1 Kanal Anlage AUDIO INPUT Rear Front Side Center/ Subwoofer Front Panel...
- Seite 26 Antennen installieren 1. Schließen Sie, wie gezeigt, die Antennen fest an die Wi-Fi Antennenanschlüsse an. 2. Positionieren Sie die Antennen für ein besseres Signal so hoch wie möglich.
- Seite 27 Übersicht der Komponenten SYS_FAN2 JARGB_V2_3 ATX_PWR1 JAF_2 M2_1 PCI_E1 JUSBC1 M2_2 SATA▼A1▲A2 SATA▼A3▲A4 M2_3 JUSB2 PCI_E2 M2_4 JUSB3 JBAT1 PCI_E3 JFP2...
- Seite 28 CPU Sockel Der AM5-Sockel ist ein moderner CPU-Sockel für AMD-Prozessoren. Er ist eine wesentliche Komponente in zeitgemäßen Computersystemen und bietet die Grundlage für leistungsstarke und effiziente CPUs. Installieren der CPU im AM5-Sockel Die Oberseite der AM5 CPU hat zwei Justierungen und ein goldenes Dreieck um die korrekte Ausrichtung der CPU auf dem Motherboard zu gewährleisten.
- Seite 29 Sie jedoch bitte sicher, dass die betroffenen Komponenten mit den abweichenden Einstellungen während des Übertaktens zurecht kommen. Von jedem Versuch des Betriebes außerhalb der Produktspezifikationen kann nur abgeraten werden. MSI übernehmt keinerlei Garantie für die Schäden und Risiken, die aus einem unzulässigem Betrieb oder einem Betrieb außerhalb der Produktspezifikation resultieren.
- Seite 30 DDR5 DIMM Steckplätze Der DDR5-DIMM-Steckplatz ist ein dedizierter Anschluss für DDR5-Speichermodule (Double Data Rate 5). Er stellt den neuesten Standard im Computerspeicher dar und bietet verbesserte Datenübertragungsgeschwindigkeiten und Effizienz. DIMMA1 DIMMB1 DIMMA2 DIMMB2 Kanal A Kanal B Speichermodul-Installationsempfehlung DIMMA2 ⚠ Wichtig Um einen sicheren Systemstart zu gewährleisten, bestücken Sie immer DIMMA2 zuerst.
- Seite 31 Es wird empfohlen, ein effizienteres Speicherkühlsystem bei einer Vollbestückung ● des DIMMs oder beim Übertakten zu verwenden. Die Stabilität und Kompatibilität beim Übertakten der installierten Speichermodule ● sind abhängig von der installierten CPU und den installierten Geräten. Weitere Informationen zu kompatiblen Speichermodulen finden Sie unter: ● www.msi.com.
- Seite 32 PCI_E1~3: PCIe Erweiterungssteckplätze PCI Express (PCIe)-Erweiterungssteckplätze dienen zum Anschließen von Zusatzkarten an das Motherboard. Diese Karten können Ihrem Computer zusätzliche Funktionen wie Grafik, Netzwerk oder Speicher bieten. PCI_E1: PCIe 5.0 x16 PCI_E2: PCIe 3.0 x1 PCI_E3: PCIe 4.0 x4 ⚠ Wichtig Wenn Sie eine große und schwere Grafikkarte einbauen, benötigen Sie einen ●...
- Seite 33 Sehen Sie sich das Video an, um zu erfahren, wie Sie eine M.2-SSD mit schraubenlosem M.2 Shield Frozr-Kühlkörper installieren. M2_1 ⚽ M2_2 https://msi.gm/S7F5D000 M2_3 ● M2_4 ⚠ Wichtig Wenn Ihre M.2-SSD über einen eigenen Kühlkörper verfügt, beachten Sie bitte Folgendes: Entfernen Sie die M.2-Platte oder den Gummiwürfel im M.2-Steckplatz, bevor Sie...
- Seite 34 Installieren des M.2-Moduls im M2_1-Steckplatz 1. Drücken und halten Sie die Taste am Ende des schraublosen M.2 Shield Frozr- Kühlkörpers. 2. Heben Sie das Ende des schraublosen M.2 Shield Frozr-Kühlkörpers leicht an und bewegen Sie ihn nach vorne, um den Kühlkörper zu deinstallieren.
- Seite 35 3. Wenn Sie eine 22110 SSD installieren, verwenden Sie den mitgelieferten EZ M.2 Clip II Entferner, um den EZ M.2 Clip II aus dem 2280-Schraubenloch zu entfernen. Überspringen Sie diesen Schritt, wenn Sie eine 2280 SSD installieren. EZ M.2 Clip II Entferner EZ M.2 Clip II 2280 4.
- Seite 36 30º 30º 30º 30º 2280 SSD 22110 SSD 6. Entfernen Sie die Schutzfolie von den Wärmeleitpads unter dem schraublosen M.2 Shield Frozr-Kühlkörper. 7. Richten Sie die Kerben unter dem schraublosen M.2 Shield Frozr-Kühlkörper an den Zapfen aus und setzen Sie den Kühlkörper dann wieder ein. 8.
- Seite 37 Installieren des M.2-Moduls im M2_2- oder M2_4-Steckplätze 1. Lösen Sie die Schraube des M.2 Shield-Frozr-Kühlkörpers. 2. Heben Sie den M.2 Shield-Frozr-Kühlkörper an und entfernen Sie ihn. 3. Wenn Sie eine 2242 oder 2260 SSD installieren, verwenden Sie den mitgelieferten EZ M.2 Clip II Entferner, um den mitgelieferten EZ M.2 Clip II im Schraubenloch zu installieren.
- Seite 38 4. Stecken Sie eine M.2-SSD im 30-Grad-Winkel in den M.2-Steckplatz. 5. Drehen Sie den EZ M.2 Clip, um die M.2 SSD zu sichern, oder verwenden Sie den EZ M.2 Clip II, der die SSD automatisch verriegelt und sichert. 30º 30º 30º...
- Seite 39 SATA_A1~A4: SATA 6Gb/s Anschlüsse Dieser Anschluss basiert auf der Hochgeschwindigkeitsschnittstelle SATA 6 Gb/s. Pro Anschluss kann ein SATA Gerät angeschlossen werden. SATA_A2 SATA_A1 SATA_A4 SATA_A3 ⚠ Wichtig Knicken Sie das SATA-Kabel nicht in einem 90° Winkel. Datenverlust könnte die Folge ●...
- Seite 40 JFP1, JFP2: Frontpanel-Anschlüsse Der JFP1-Anschluss steuert das Einschalten, Zurücksetzen und die LEDs an Ihrem PC-Gehäuse/Gehäuse. Die Power /Reset-Stiftleisten dienen zum Anschluss der Power-/ Reset-Taste. Der Power-LED-Anschluss wird mit der LED-Leuchte am PC-Gehäuse verbunden, und der HDD-LED-Anschluss zeigt die Aktivität der Festplatte an. Der JFP2- Anschluss ist für den Signaltongeber und Lautsprecher vorgesehen.
- Seite 41 CPU_PWR1~2, ATX_PWR1, PCIE_PWR1: Stromanschlüsse Mit diesen Anschlüssen verbinden Sie die ATX Stromstecker. CPU_PWR1~2 Signal Name Signal Name Ground Ground Ground Ground +12V +12V +12V +12V ATX_PWR1 Signal Name Signal Name +3,3V +3,3V Ground Ground CPU_PWR1 Ground PWR OK 5VSB +12V +12V +3,3V +3,3V...
- Seite 42 JCI1: Gehäusekontaktanschluss Dieser Anschluss wird mit einem Kontaktschalter verbunden. Normal Löse den (Standardwert) Gehäuseeingriff aus Gehäusekontakt-Detektor verwenden 1. Schließen Sie den JCI1 -Anschluss am Gehäusekontakt-Schalter/ Sensor am Gehäuse an. 2. Schließen Sie die Gehäuseabdeckung. 3. Gehen Sie zu BIOS > Security > Chassis Intrusion Configuration. 4.
- Seite 43 JUSBC1: USB 20Gbit/s Typ-C Frontplattenanschluss Dieser USB-Anschluss ermöglicht Ihnen die Verbindung mit dem USB Type-C®- Anschluss auf der Vorderseite und unterstützt Datenübertragungsgeschwindigkeiten von bis zu 20 Gbit/s. Er verfügt über ein benutzerfreundliches Design, das beim Anschließen des Kabels die richtige Ausrichtung gewährleistet. USB Typ-C Kabel JUSBC1 USB Typ-C...
- Seite 44 Schäden kommen. Um ein iPad, iPhone und einen iPod über USB-Anschlüsse aufzuladen, installieren ● Sie bitte die MSI® Center-Dienstprogramm. JTPM1: TPM Anschluss Dieser Anschluss ist für ein Trusted Platform Module (TPM) ausgelegt, um die sichere Speicherung sensibler Daten zu ermöglichen und kryptografische Operationen durchzuführen, die die Integrität Ihres Systems gewährleisten.
- Seite 45 JOC_FS1: Steckbrücke für sicheren Start Diese Steckbrücke wird für den sicheren Start verwendet. Nach der Aktivierung startet das System mit den Standardeinstellungen und dem niedrigeren PCIe-Modus (von der CPU). Normal Aktiviert (Standardwert) Wenden Sie die BIOS- Booten Sie mit den Standardeinstellungen gespeicherten BIOS- und den niedrigeren...
- Seite 46 CPU_FAN1, PUMP_SYS1, SYS_FAN1~6: Stromanschlüsse für Lüfter Lüfteranschlüsse können in zwei Kategorien unterteilt werden: PWM-Modus und DC-Modus. Im PWM-Modus bieten die Lüfteranschlüsse konstante 12V Ausgang und regeln die Lüftergeschwindigkeit per Drehzahlsteuersignal. Im DC-Modus bestimmen die Lüfteranschlüsse die Lüftergeschwindigkeit durch Ändern der Spannung.
- Seite 47 Der JRGB Anschluss unterstützt bis zu 2 Metern 5050 RGB LED-Streifen (12V/G/R/B) ● mit der maximalen Leistung von 3 A (12 V) Schalten Sie die Stromversorgung aus und ziehen Sie das Netzkabel ab, bevor Sie die ● RGB-LED-Streifen ein- und ausbauen. Bitte verwenden Sie die MSI-Software zur Steuerung des LED-Leuchtstreifens. ●...
- Seite 48 JARGB_V2_1~3: A-RAINBOW V2 (ARGB Gen2) LED Anschlüsse Mit den JARGB_V2-Anschlüssen können Sie die ARGB Gen2 und die ARGB-basierten LED-Streifen anschließen. Der JARGB_V2-Anschluss unterstützt bis zu 240 einzeln adressierbare RGB-LEDs mit einer maximalen Nennleistung von 3 A (5 V). Signal Name Signal Name Data No Pin...
- Seite 49 Schalten Sie die Stromversorgung aus und ziehen Sie das Netzkabel ab, bevor Sie die ● RGB-LED-Streifen ein- und ausbauen. Bitte verwenden Sie die MSI-Software zur Steuerung des LED-Leuchtstreifens. ● JAF_2: EZ Conn-Header V2 Mit diesem Header können Sie die ARGB Gen1- und Gen2-LED-Streifen, Lüfter und USB 2.0-Geräte anschließen.
- Seite 50 Der JAF_2-Header ist mit dem JAF_1-Header kompatibel, da die Pins 1 bis 7 ● dieselben Signale übertragen. MPG EZ120 ARGB kann an den JAF_2-Header angeschlossen werden. Weitere Informationen zur Installation von MPG EZ120 ARGB finden Sie unter https:// ● msi.gm/S5035E56.
- Seite 51 Onboard LEDs EZ DEBUG LED Diese LEDs zeigen den Debug-Status des Motherboards an. LED-Farbe Zustand Red (Rot) CPU wird nicht erkannt oder ist fehlerhaft. DRAM wird nicht erkannt oder ist fehlerhaft. Gelb GPU wird nicht erkannt oder ist fehlerhaft. Weiß Boot-Gerät wird nicht erkannt oder ist fehlerhaft.
- Seite 52 Installation von OS, Treibern & MSI Center Laden Sie die neuesten Treiber und Dienstprogramme von www.msi.com herunter und aktualisieren Sie sie. Installation von Windows 11 1. Schalten Sie den Computer ein. 2. Legen Sie die Windows 11-Installations-Disk oder das USB-Flashlaufwerk in das optisches Laufwerk.
- Seite 53 Utility Installer installieren. Informationen zur Installation des LAN-Treibers für Ihr Motherboard finden Sie unter: www.msi.com. Das MSI Driver Utility Installer wird nur einmal angezeigt. Wenn Sie es während des ● Vorgangs abbrechen oder schließen, lesen Sie bitte das Kapitel „Live Update “ im MSI Center-Handbuch, um die Treiber zu installieren.
- Seite 54 5. Aktivieren Sie das Kontrollkästchen „Alle auswählen “ in der unteren linken Ecke und klicken Sie auf „Installieren “, um MSI Center und Treiber zu installieren. Der Fortschritt der Installation wird am unteren Rand des Fensters angezeigt. 6. Nachdem die Installation erfolgreich ausgeführt wurde, klicken Sie auf...
- Seite 55 MSI Center MSI Center ist eine Anwendung, mit der Sie die Spieleinstellungen einfach optimieren und die Software zur Erstellung von Inhalten einstellen können. Außerdem können Sie LED-Lichteffekte in PCs und anderen MSI-Produkten steuern und synchronisieren. Mit MSI Center können Sie ideale Modi einstellen, die Systemleistung überwachen und die Lüftergeschwindigkeit anpassen.
- Seite 56 UEFI BIOS Das MSI UEFI-BIOS ist mit der UEFI-Architektur (Unified Extensible Firmware Interface) kompatibel. Das UEFI-BIOS hat viele neue Funktionen und besitzt Vorteile, die das traditionelle BIOS nicht bieten kann. Es wird zukünftige PCs und Geräte, die der UEFI-Firmware-Architektur entsprechen, vollständig unterstützen. Das MSI UEFI-BIOS verwendet UEFI als Standard-Startmodus, um die Funktionen des neuen Chipsatzes voll auszunutzen.
- Seite 57 Die BIOS-Bildschirme, -Optionen und -Einstellungen variieren je nach Ihrem Produkt. ● BIOS-Benutzerhandbuch Weitere Anweisungen zum Einrichten des BIOS finden Sie unter https://msi.gm/SBB60B59 oder scannen Sie den QR-Code, um Zugang zu erhalten. ⚠ Wichtig Das BIOS-Benutzerhandbuch kann je nach Motherboard-Modell unterschiedlich aussehen.
- Seite 58 Öffnen des BIOS Setups Während des BOOT-Vorgangs drücken Sie die Taste ENTF, wenn die Meldung Press DEL key to enter Setup Menu, F11 to enter Boot Menu erscheint. Funktionstasten +/ -: Erhöhen / Verringern des Wertes Eingabe: Wählen Sie den Artikel ESC: Beenden Tab:...
- Seite 59 Führen Sie dann die folgenden Schritte aus, um das BIOS zu aktualisieren. 1. Laden Sie bitte die neueste BIOS Version, die dem Motherboard-Modell entspricht, von der offiziellen MSI Website herunter und speichern Sie die BIOS-Datei auf USB- Flash-Laufwerk. 2. Wenn Ihr Motherboard über einen Multi-BIOS-Schalter verfügt, wechseln Sie zum Ziel-BIOS-ROM.
- Seite 60 1. Laden Sie bitte die neueste BIOS Version, die dem Motherboard-Modell entspricht, von der offiziellen MSI Website herunter. 2. Benennen die BIOS-Datei im MSI.ROM um und speichern Sie die Datei im Root- Verzeichnis des USB-Flash-Speichers. 3. Verbinden Sie die Stromversorgung an dem CPU_PWR1 und ATX_PWR1-Stecker.
- Seite 61 Blockdiagramm MAG B850 TOMAHAWK MAX WIFI DDR5 PCI_E1 DIMM A1/A2 PCIe 5.0x16 DIMM B1/B2 M.2_1/2 USB3.2 Gen2 10Gbps GEN5 x4 (PCIe Only) (Rear Type-C *3/Type-A*1) USB2 HDMI 2.1 FRL (Rear Type-A) (8K@60Hz) GL850 SIO 6687 PCIE x4 PCI_E3 PCIe 4.0x4...
- Seite 62 This device may not cause harmful interference. ● This device must accept any interference received, including interference that may ● cause undesired operation. MSI Computer Corp. 901 Canada Court, City of Industry, CA 91748, USA (626)913-0828 www.msi.com...
