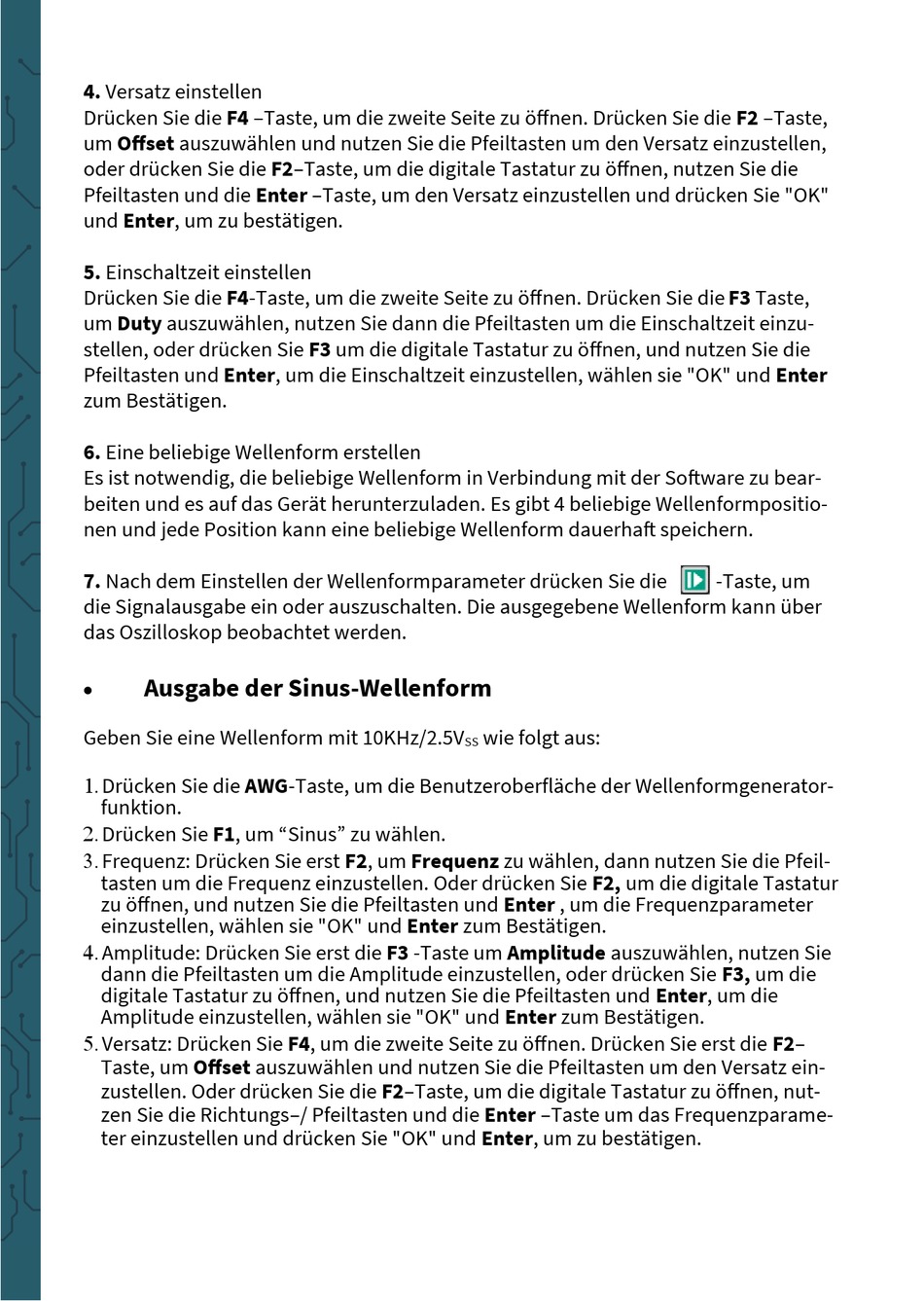

Joy-it JT-DMSO2D72 Bedienungsanleitung Seite 23

4. Versatz einstellen
Drücken Sie die F4 –Taste, um die zweite Seite zu öffnen. Drücken Sie die F2 –Taste,
um Offset auszuwählen und nutzen Sie die Pfeiltasten um den Versatz einzustellen,
oder drücken Sie die F2–Taste, um die digitale Tastatur zu öffnen, nutzen Sie die
Pfeiltasten und die Enter –Taste, um den Versatz einzustellen und drücken Sie "OK"
und Enter, um zu bestätigen.
5. Einschaltzeit einstellen
Drücken Sie die F4-Taste, um die zweite Seite zu öffnen. Drücken Sie die F3 Taste,
um Duty auszuwählen, nutzen Sie dann die Pfeiltasten um die Einschaltzeit einzu-
stellen, oder drücken Sie F3 um die digitale Tastatur zu öffnen, und nutzen Sie die
Pfeiltasten und Enter, um die Einschaltzeit einzustellen, wählen sie "OK" und Enter
zum Bestätigen.
6. Eine beliebige Wellenform erstellen
Es ist notwendig, die beliebige Wellenform in Verbindung mit der Software zu bear-
beiten und es auf das Gerät herunterzuladen. Es gibt 4 beliebige Wellenformpositio-
nen und jede Position kann eine beliebige Wellenform dauerhaft speichern.
7. Nach dem Einstellen der Wellenformparameter drücken Sie die
die Signalausgabe ein oder auszuschalten. Die ausgegebene Wellenform kann über
das Oszilloskop beobachtet werden.
Ausgabe der Sinus-Wellenform
•
Geben Sie eine Wellenform mit 10KHz/2.5V
 Drücken Sie die AWG-Taste, um die Benutzeroberfläche der Wellenformgenerator-
funktion.
 Drücken Sie F1, um "Sinus" zu wählen.
 Frequenz: Drücken Sie erst F2, um Frequenz zu wählen, dann nutzen Sie die Pfeil-
tasten um die Frequenz einzustellen. Oder drücken Sie F2, um die digitale Tastatur
zu öffnen, und nutzen Sie die Pfeiltasten und Enter , um die Frequenzparameter
einzustellen, wählen sie "OK" und Enter zum Bestätigen.
 Amplitude: Drücken Sie erst die F3 -Taste um Amplitude auszuwählen, nutzen Sie
dann die Pfeiltasten um die Amplitude einzustellen, oder drücken Sie F3, um die
digitale Tastatur zu öffnen, und nutzen Sie die Pfeiltasten und Enter, um die
Amplitude einzustellen, wählen sie "OK" und Enter zum Bestätigen.
 Versatz: Drücken Sie F4, um die zweite Seite zu öffnen. Drücken Sie erst die F2–
Taste, um Offset auszuwählen und nutzen Sie die Pfeiltasten um den Versatz ein-
zustellen. Oder drücken Sie die F2–Taste, um die digitale Tastatur zu öffnen, nut-
zen Sie die Richtungs–/ Pfeiltasten und die Enter –Taste um das Frequenzparame-
ter einzustellen und drücken Sie "OK" und Enter, um zu bestätigen.
wie folgt aus:
SS
-Taste, um
