Funktionstest
•
Folgen Sie diesen Schritten um mit Ihrem Oszilloskop einen schnellen
Funktionstest durchzuführen:
Power-Taste
Drücken Sie die Power-Taste um das Gerät zu starten. Drücken Sie die
Power-Taste erneut, um das Gerät auszuschalten. Bitte stellen Sie vor dem
Start sicher, dass die Batterien/Akkus über ausreichend Strom verfügen.
Dem Oszilloskop liegt ein Netztteil mit USB-C Anschluss bei. Die Eingangs-
stromversorgung (mit Wechselstrom) liegt bei 100-240V und 50-60 Hz. Die
Ausgabe liegt bei 5V und bei 2A. Das Netztteil kann sowohl zur direkten
Stromversorgung des Oszilloskops genutzt werden als auch, um die Akkus
aufzuladen.
Wenn das Netztteil mit dem Oszilloskop verbunden ist, jedoch keine Akkus/
Batterien im Oszilloskop eingelegt sind, wird das Hintergrundlicht der
Power-Taste rot blinken. Wenn die Akkus im Oszilloskop eingelegt sind und
diese nicht voll mit Strom sind, leuchtet die Power-Taste rot. Wenn die Ak-
kus eingelegt sind und voll geladen sind, wird das Hintergrundlicht der
Power-Taste erlöschen.
Beobachten Sie die Wellenform
1. Stellen Sie den Schalter auf dem Tastkopf auf 1X und verbinden Sie diese
mit Kanal 1 des Oszilloskops. Richten Sie die Nut des Tastkopfsteckers mit
dem Vorsprung des Kanals 1-BNC aus und drücken Sie, um sie zu verbin-
den. Dann drehen Sie sie nach rechts, um den Tastkopf an dieser Stelle fest-
zustellen.
2. Falls Sie die Hakenspitze des Tastkopfs benutzen, sollte das Hakenende
entfernt werden und der Tastkopfstift an die Gen Out Klemme gesteckt
werden und die Tastkopf–Erdungsklemme sollte an den metallischen Au-
ßenring des Gen Out Ausgangsklemme geklemmt werden. Schalten Sie nun
den Funktionsgenerator ein. Die empfohlene Eingangsspannung liegt bei
bis zu 2 V (Spitze-zu-Spitze) bei 1KHz der Rechteckswelle. Wechseln Sie,
nachdem Sie den Funktionsgeneartor aktiviert haben wieder zu der Oszil-
loskopfunktion.
3. Drücken Sie die Auto-Taste und Sie sollten innerhalb weniger Sekunden
eine Rechteckswelle von 2 V (Spitze-zu-Spitze) und 1KHz im Display sehen.
Wiederholen Sie diese Schritte, um Kanal 2 zu beobachten.
Tastkopftest
•
Sicherheit

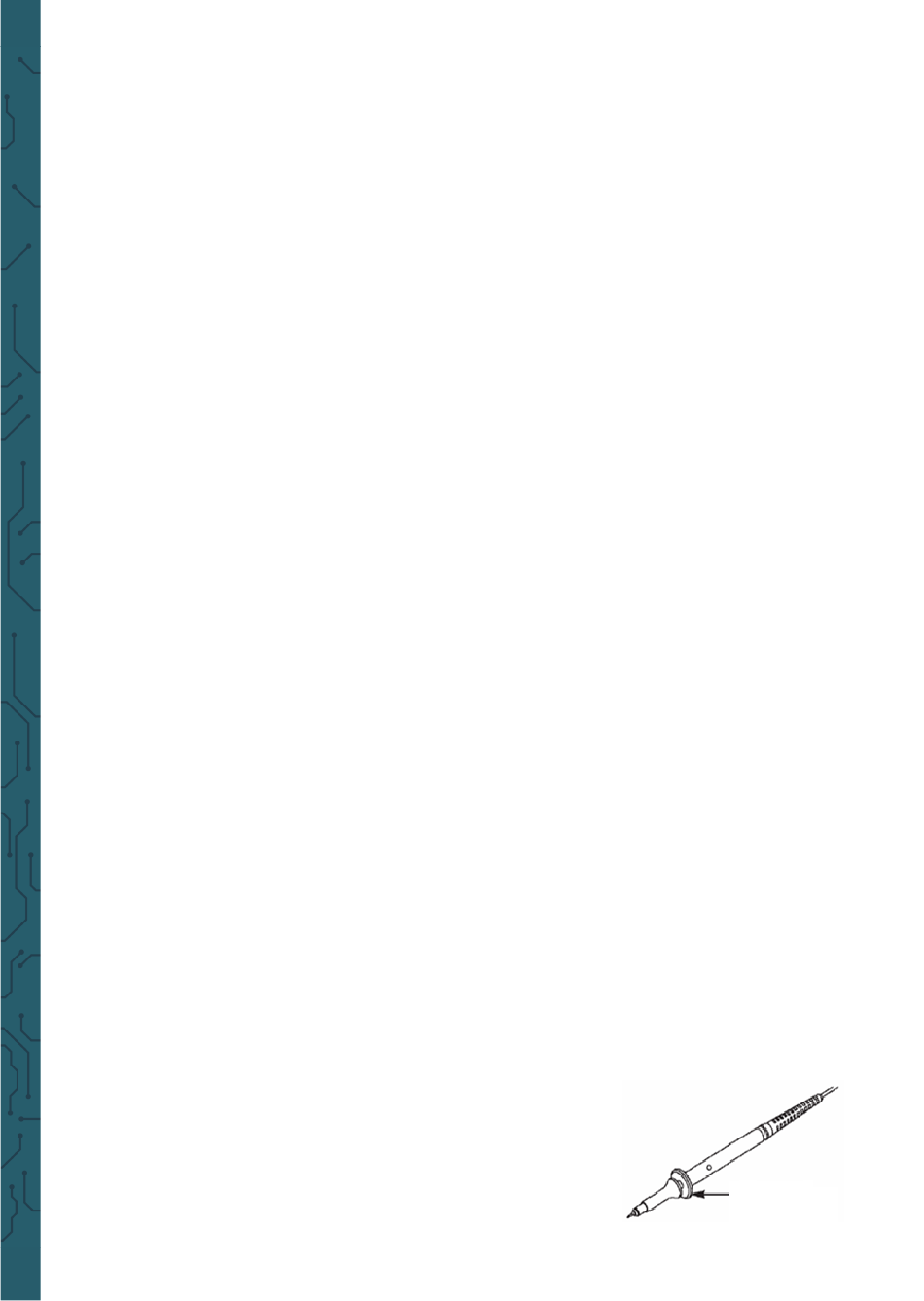

Wenn Sie den Tastkopf nutzen, halten Sie ihre Finger
hinter der Schutzvorrichtung auf dem Tastkopfkör-
per, um einen Stromschlag zu vermeiden. Berühren
Sie keine metallischen Teile des Tastkopfs wenn er
mit einer Spannungsquelle verbunden ist. Verbinden
Sie den Tastkopf vor Beginn jeder Messung mit dem
Oszilloskop und die Erdungsklemme mit der Erdung.
