6. Kontinuitätsprüfung
Drücken Sie die Power-Taste zum Einschalten und dann die DMM-Taste, um in die
Benutzeroberfläche der Multimeterfunktion zu gelangen; Drücken Sie die Richtungs-
tasten oder die F1, F2, F3, F4 Multifunktionstasten, um
Führen Sie den schwarzen Stift in die Eingangsöffnung der COM Bananenbuchse und
den roten Stift in die Eingangsöffnung der V/Ω/C Bananenbuchse ein;
Verbinden Sie die rote und schwarze Messspitze mit dem Messpunkt. Wenn der Wi-
derstand des Messpunktes weniger als 50 Ω beträgt, wird das Oszilloskop das
„Drop"-Geräusch wiedergeben.
7. Datenhaltefunktion
Drücken Sie die
dem Display einfrieren und gehalten werden, auch wenn das Eingangssignal sich
ändert oder verschwindet, wird der angezeigte Wert sich nicht ändern.
7. SIGNALGENERATOR

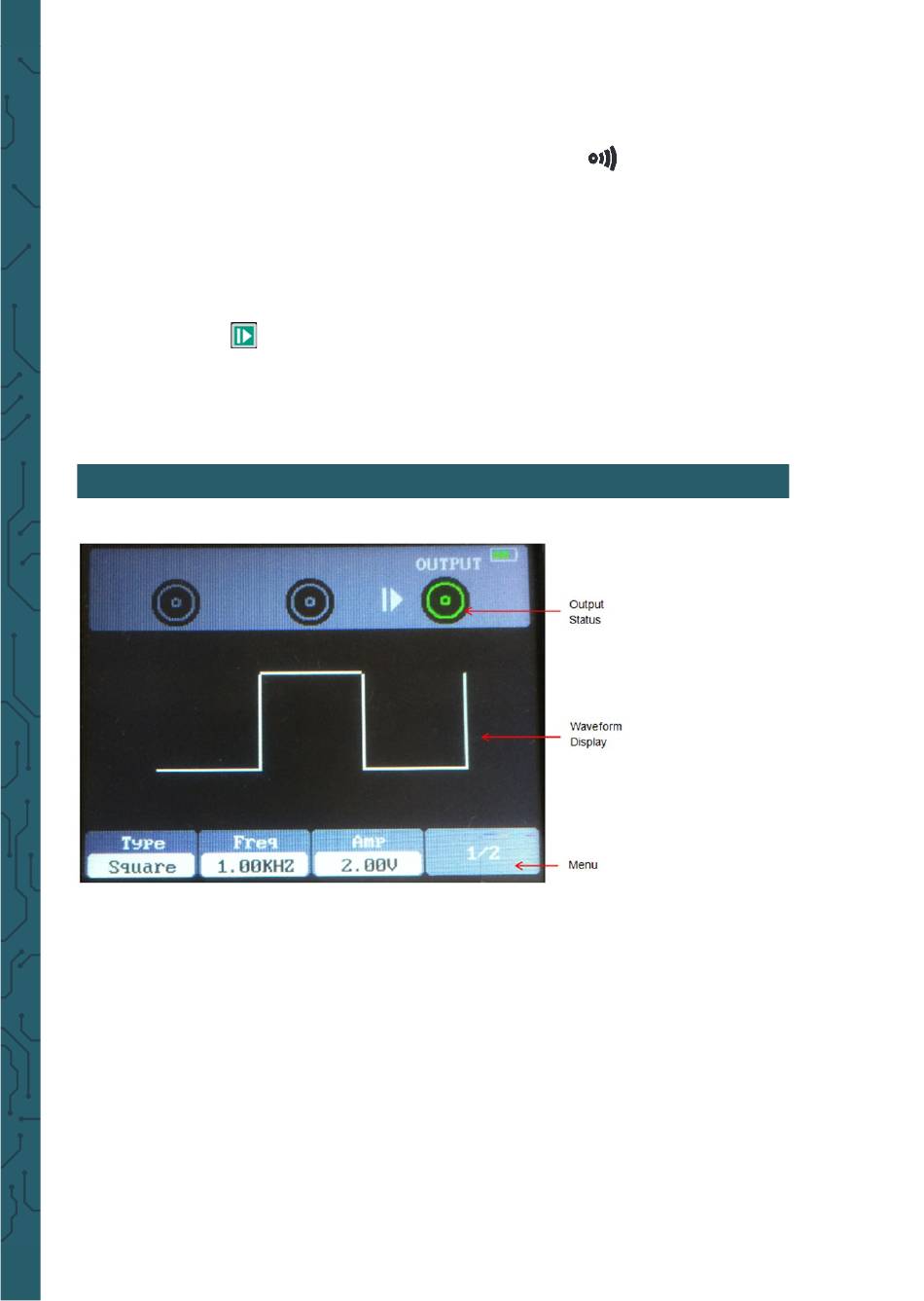

Dieses Kapitel führt die Funktionsweise des Wellenformgenerators ein.
der optionale Wellenformtyp beinhaltet Rechteck, Dreieck, Sinus, Trapez und vier
beliebige Typen.
2. Frequenz einstellen
Drücken Sie die F2 –Taste, um Frequenz auszuwählen und nutzen Sie die Pfeiltasten
um die Frequenz einzustellen, oder drücken Sie die F2–Taste, um die digitale Tasta-
tur zu öffnen, auch hier nutzen Sie die Pfeiltasten und die Enter –Taste um die Fre-
quenzparameter einzustellen und drücken Sie "OK" und Enter, um zu bestätigen.
3. Amplitude einstellen
Drücken Sie F3 um Amplitude zu wählen, nutzen Sie die Pfeiltasten, um die Amplitu-
de einzustellen, oder drücken Sie die F3–Taste, um die digitale Tastatur zu öffnen,
nutzen Sie die Pfeiltasten und die Enter –Taste um die Amplitude einzustellen und
drücken Sie "OK" und Enter, um zu bestätigen.
-Taste auf dem Gerät und die angezeigten Daten werden auf
auszuwählen;
Betriebsbeschrei-
bung
Drücken Sie die Power-
Taste und dann die
AWG-Taste, um die
Benutzeroberfläche
der Wellenformgenera-
torfunktion zu öffnen.
1. Formtyp einstellen
Drücken Sie die F1–
Taste, um die ge-
wünschte Signalwel-
lenform auszuwählen,
