1.Vertikale Position
Drücken Sie Channel->F1 um den Kanal auszuwählen und die obere und untere
Pfeiltaste um die vertikale Position des gewählten Kanals zu bewegen.
2. VOLT/DIV-Einstellung
Der Bereich von Volt/div ist 10mV/div bis 10V/div (1X), oder 100mV/div bis 100V/div
(10X), 1V/div bis 1000V/div (100X), Schritte 1-2-5. Press Channel->F1 um den Kanal
auszuwählen, und die obere und untere Pfeiltaste, um die Volt/DIV des gewählten
Kanals zu ändern.
3. Kanaleinstellungsmenü
Option
Einstellung
Ein
Ein/Aus
Aus
DC
An-
AC
schlüsse
GND
1X
10X
Tastkopf
100X
1000X
Band-
Ein
breitenli
Aus
mit
Ein
Umkehr
Aus
Triggersystem
•
mal richtig eingestellt ist, kann das Oszilloskop instabile oder fehlende Anzeigen in
aussagekräftige Wellenformen umwandeln. Der Triggermodus dieses Oszilloskops
ist Edge-Trigger.

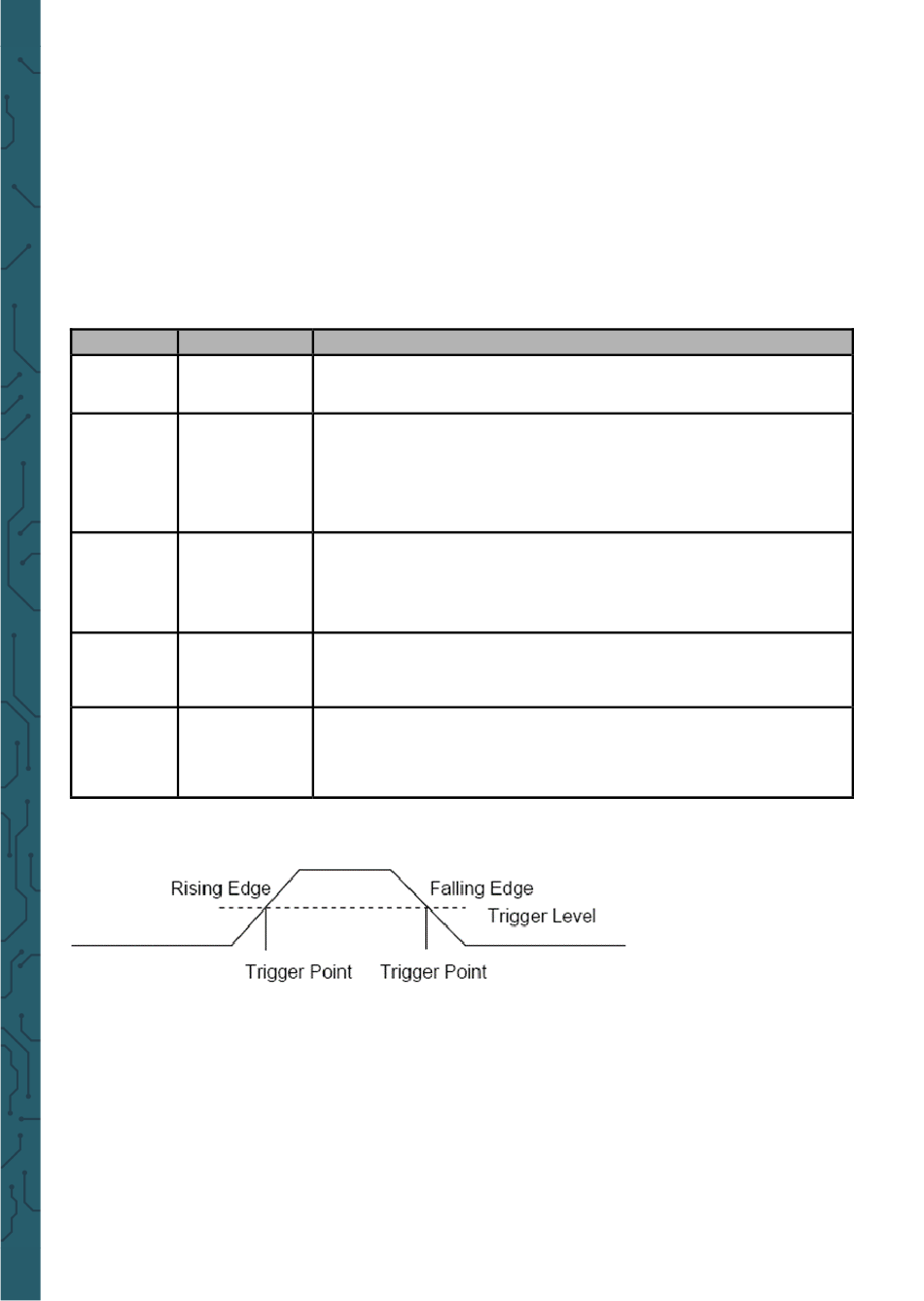

Edge-Trigger bestimmt den Auslösepunkt indem eine bestimmte Flanke (steigend
und/oder fallend) und Triggerlevel gesucht wird. Drücken Sie die Trig-Taste um das
Trigger Menü zu öffnen.
Trigger Quelle: Setzen Sie das Triggerquellesignal auf Kanal 1 oder 2. Sie können
die Triggerquellenoption nutzen, um das Signal zu wählen, welches das Gerät als
Auslöser nutzt.
Beschreibung
Schaltet das Wellenformdisplay ein.
Schaltet das Wellenformdisplay aus.
DC durchläuft DC und AC-Komponenten des Eingangssig-
nals.
AC blockt die DC-Komponente des Eingangssignal and
dämpft Signale unter 10Hz.
GND trennt das Eingangssignal.
Wählt einen Wert passend zum Tastkopfdämpfungsfak-
tor, um die korrekte vertikale Ausgabe zu sichern.
Reduziert die Bandbreite auf 6MHz bei Nutzung eines 1X
Tastkopfs.
Beschränkt die Bandbreite, um Displayrauschen zu redu-
zieren; filtert das Signal, um Rauschen und andere unnö-
tige Hochfrequenz-Komponenten zu eliminieren.
Dreht die dargestellte Wellenform mit Achtung des Er-
dungslevels um 180 Grad. Wenn das Gerät auf dem umge-
kehrten Signal ausgelöst ist, wird der Trigger auch umge-
kehrt.
Der Trigger bestimmt,
wenn das Oszilloskop
beginnt, Daten zu er-
fassen und eine Wel-
lenform auszugeben.
Wenn der Trigger ein-
