Manueller Tastkopfabgleich
Bei der ersten Verbindung des Tastkopfs mit dem Eingangskanal, sollten
Sie diese Anpassung manuell vornehmen um diese aufeinander abzustim-
men. Unabgeglichene oder falsch abgeglichene Tastköpfe können zu Feh-
lern oder Störungen der Messung führen. Um den Tastkopfabgleich durch-
zuführen, folgen Sie diesen Schritten:
1. Drücken Sie die Channel-Taste, um das Kanaleinstellungsmenü zu öff-
nen, stellen sie die Tastkopfabschwächungseinstellung auf 10X im Kanal-
menü. Stellen Sie den Schalter auf dem Tastkopf auf 10X und verbinden Sie
diesen mit Kanal 1 des Oszilloskops. Wen Sie die Hakenspitze benutzen,
muss das Hakenende entfernt werden, und der Tastkopfstift muss in die
Gen Out Klemme gesteckt werden und die Erdungsklemme an den metalli-
schen Außenring der Gen Out Ausgangsklemme geklemmt werden. Das
Ausgangssignal des Signalgenerators, muss auf 2 V bei 1KHz Rechteckswel-
le gestellt werden. Drücken Sie die Auto-Taste.

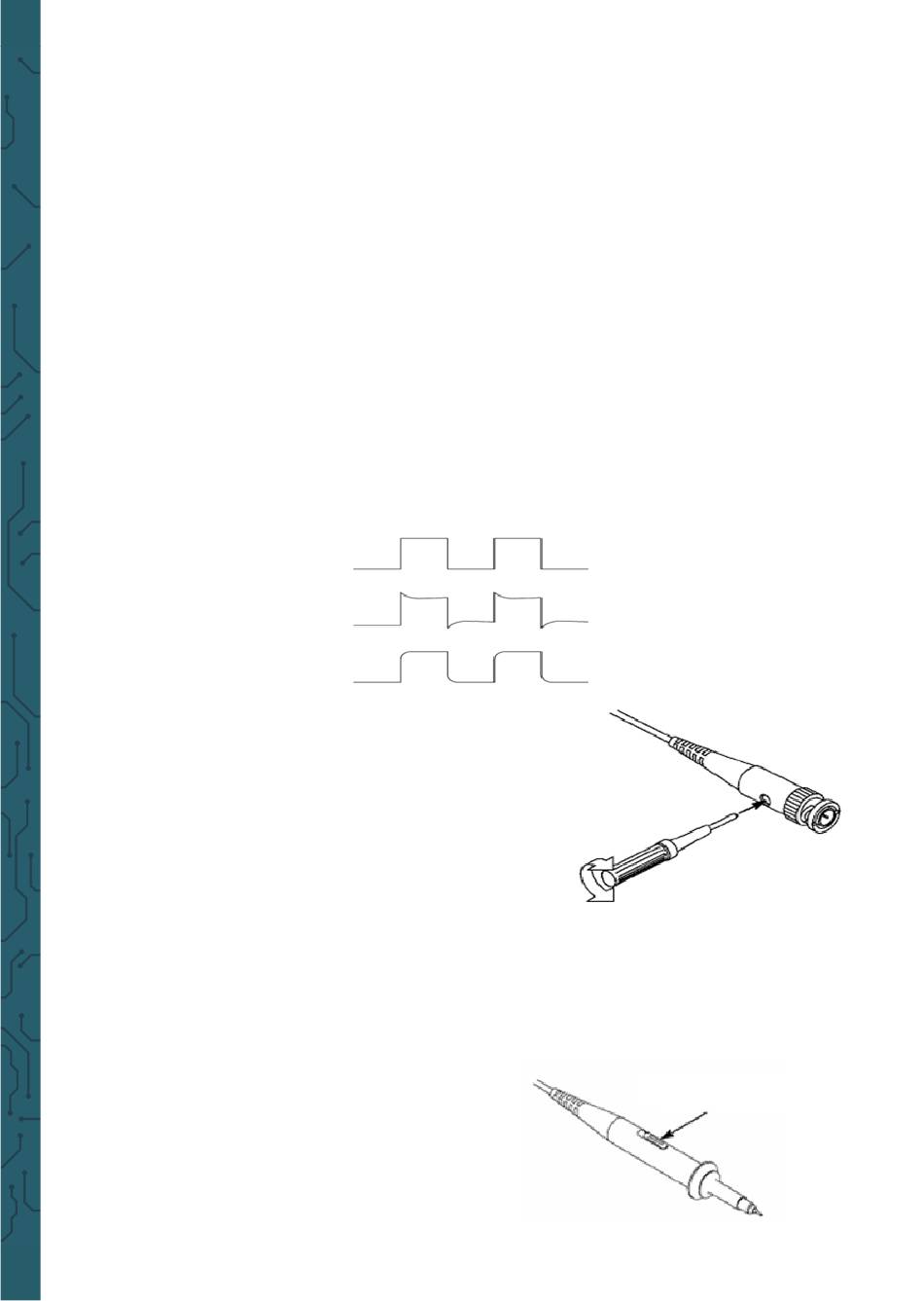

2. Überprüfen Sie die Form der dargestellten Wellenform.
Korrekt kompensiert
Überkompensiert
Unterkompensiert
Falls notwendig, nutzen Sie einen nichtme-
tallischen Schraubenzieher, um die variable
Kapazität Ihres Tastkopfes anzupassen bis
die Form der Welle sich mit derjenigen
gleicht, die in der Abbildung oben angegeben
ist. Wiederholen Sie diesen Schritt, falls not-
wendig. Beachten Sie diese Abbildung rechts
für die Art und Weise der Anpassung.
Einstellung der Tastkopfdämpfung:
Es gibt viele verschiedene Faktoren der Tastkopfdämpfung, welche die ver-
tikale Skala des Signals beeinflussen. Der Tastkopftest wird genutzt, um
sicherzustellen, dass die Tastkopfdämpfungseinstellung mit der tatsächli-
chen Dämpfung des Tastkopf überein-
stimmt. Sie können die Channel-Taste
drücken, um das Kanaleinstellungsmenü
aufzurufen, Kanal 1 auswählen und die
Tastkopfeinstellung auswählen, welche
mit dem Dämpfungsfaktor Ihres Tastkopfs
übereinstimmt. Stellen Sie sicher, dass
der Dämpfungsschalter auf dem Tastkopf
(siehe Abbildung) mit der Tastkopfeinstel-
lung des Oszilloskops übereinstimmt.
