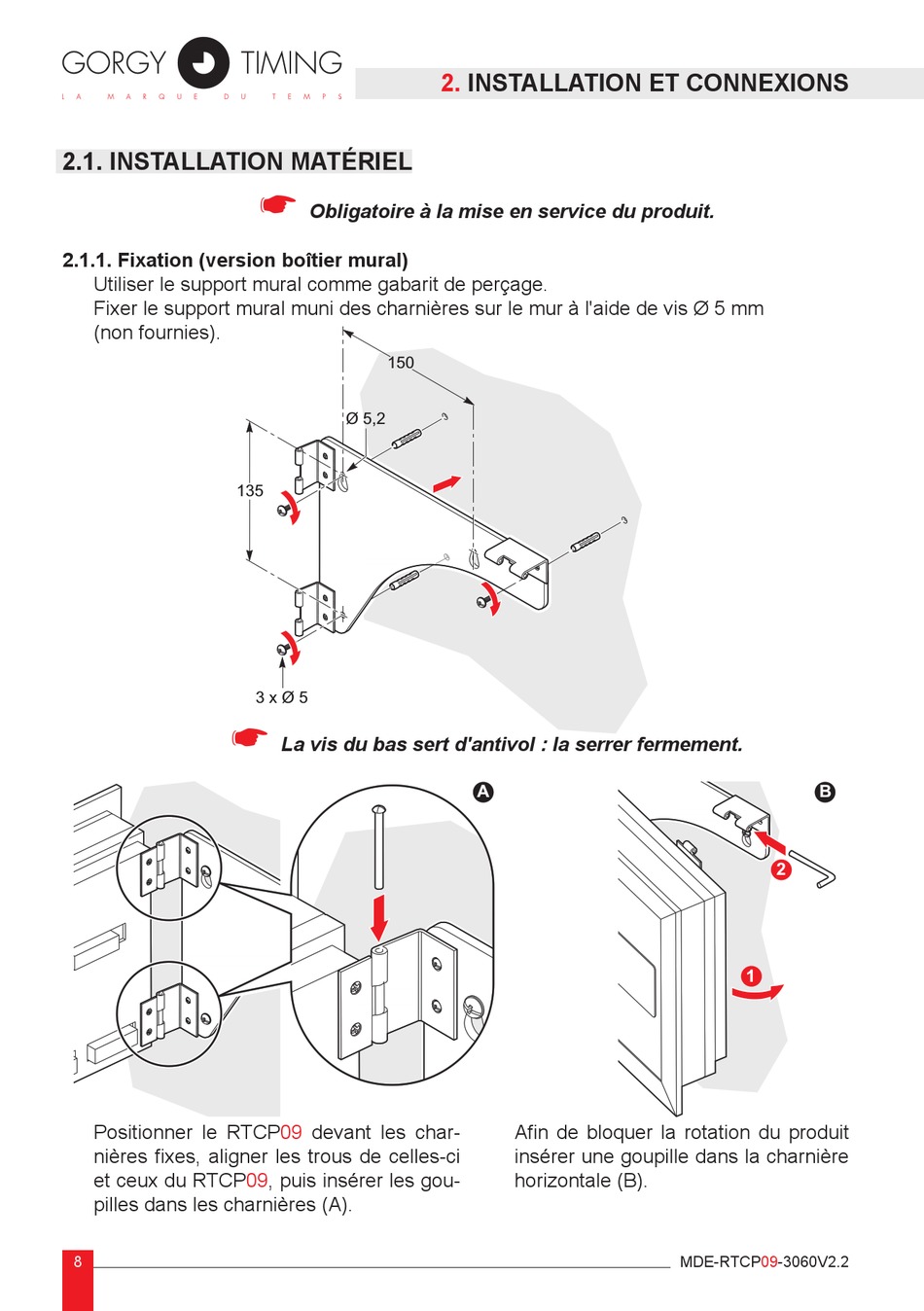

2.1. INSTALLATION MATÉRIEL
2.1.1. Fixation (version boîtier mural)
Utiliser le support mural comme gabarit de perçage.
Fixer le support mural muni des charnières sur le mur à l'aide de vis Ø 5 mm
(non fournies).
135
Positionner le
RTCP09
nières fixes, aligner les trous de celles-ci
et ceux du RTCP09, puis insérer les gou-
pilles dans les charnières (A).
8
Obligatoire à la mise en service du produit.
150
Ø 5,2
3 x Ø 5
La vis du bas sert d'antivol : la serrer fermement.
devant les char-
2.

INSTALLATION ET CONNEXIONS

A
Afin de bloquer la rotation du produit
insérer une goupille dans la charnière
horizontale (B).
B
2
1
MDE-RTCP09-3060V2.2
