2.1.2. Abmessungen und Beschreibung

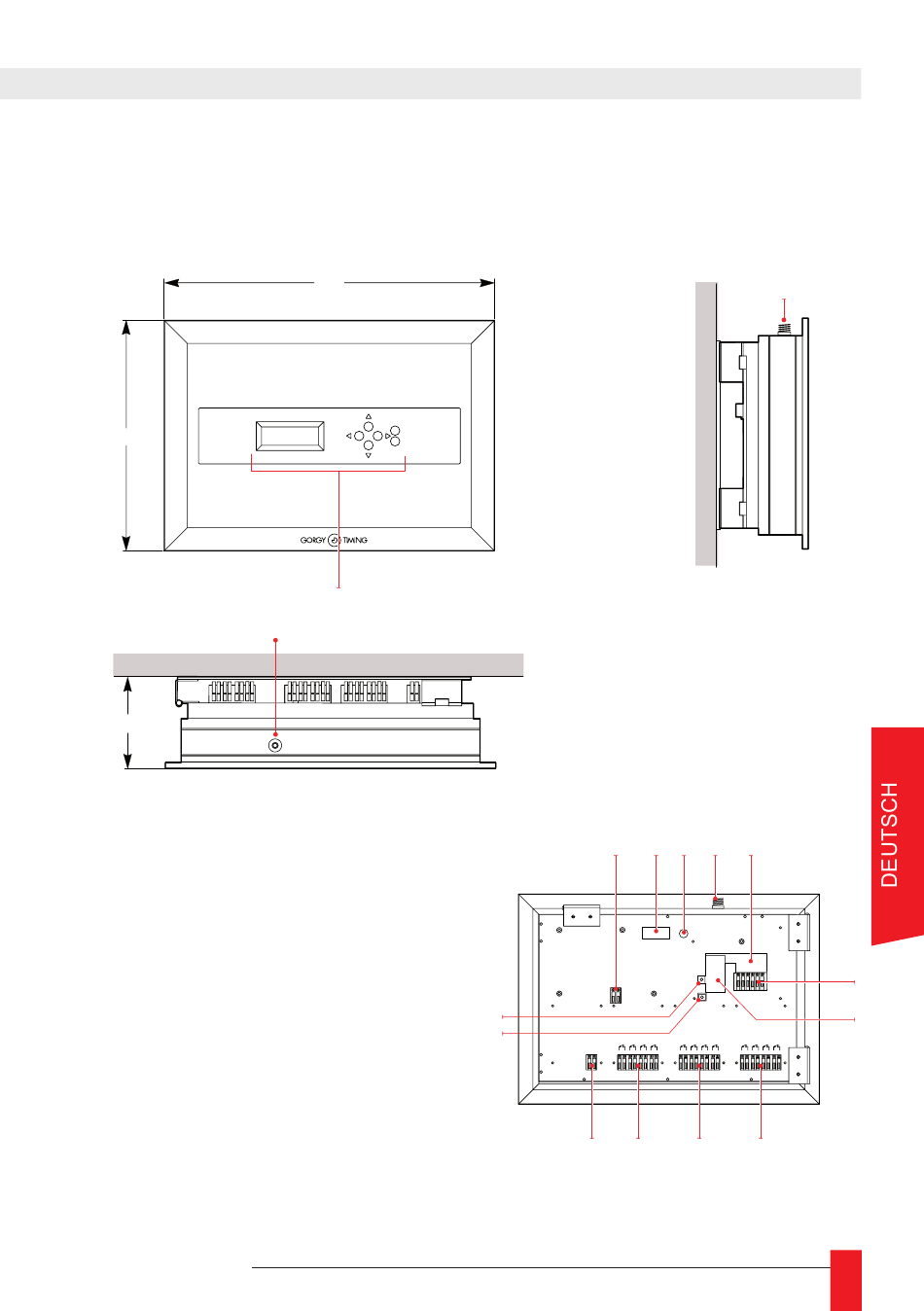

► Aufbau der RTCP09
Face avant
RTCP09
220
89
1. Netzkabel
2. Steckplatz für Synchronisationseingang
und Optionen
3. Steckplatz Ethernet (Netzwerk)
4. LCD-Display + Tasten
5. Impulsausgang
6. Impulssicherung 1 A
7. AFNOR-Ausgang
8. Antennenanschluss (Ausgang DHW-Funk)
9. Erster Relaisausgang: ABCD
10. Zweiter Relaisausgang: EFGH
11. Dritter Relaisausgang: IJKL
12. Etikett Synchronisationsvermerk
und Optionen
13. Reset-Taste
14. Factory Default-Taste
MDE-RTCP09-3060V2.2
(Ausführung für Wandmontage)
Vorderseite
315
OK
ESC
4
8
Rückseite
Face arrière
5 6
FUSE 1A
IMPULS. OUT
13
14
AFNOR OUT
A B C D
7 9
8
1 8 12
230V;50-60Hz;0,1A
RESET
FD
E F G H I J K L
11
10
201
2
3
