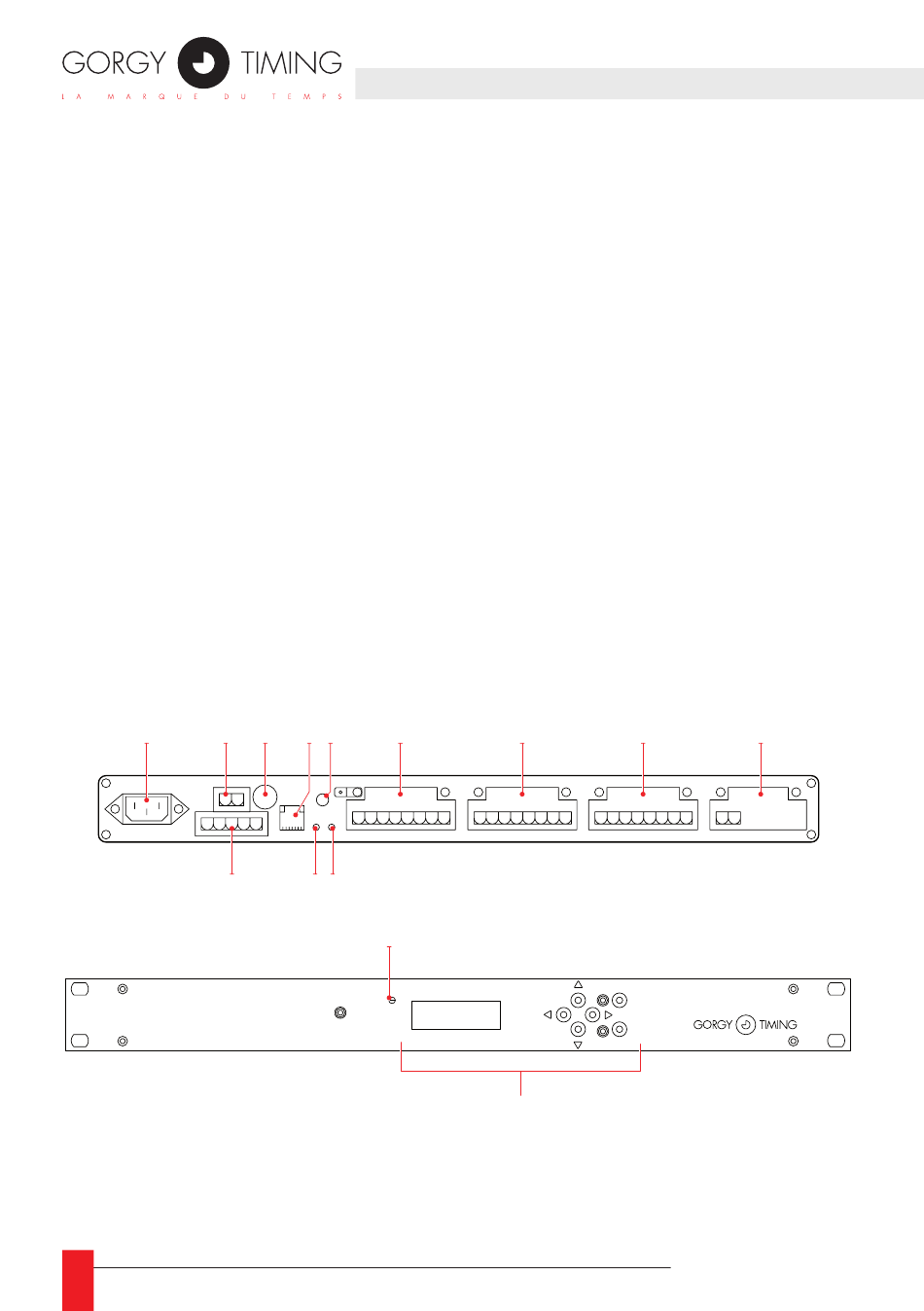

► Nomenclature rack
1. Câble d'alimentation
2.
Connecteur entrée de synchronisation (TDF, DCF, AFNOR, ASCII, ...) et options
3.
Connecteur Ethernet (réseau)
4. Afficheur LCD + boutons
5. Sortie impulsion
6. Fusible impulsion 1 A
7. Sortie AFNOR
8. Connecteur antenne (Sortie radio DHW)
9. 1 sortie relais : ABCD
ère
10. 2 sortie relais : EFGH
e
11. 3 sortie relais : IJKL
e
12. Etiquette repères synchronisation et options
13. Bouton Reset
14. Bouton Factory Default
Face arrière
1 5
Impuls
AC 230V, 50-60Hz, 0,1A
2
Face avant
RTCP09
10
RTCP09
6 3 8 9
Fuse 1A
ANT
Ethernet
A B C D
FD Reset
14 13
14
RESET
10 11
E F G H I J K
OK
ESC
4
7
L AFNOR
