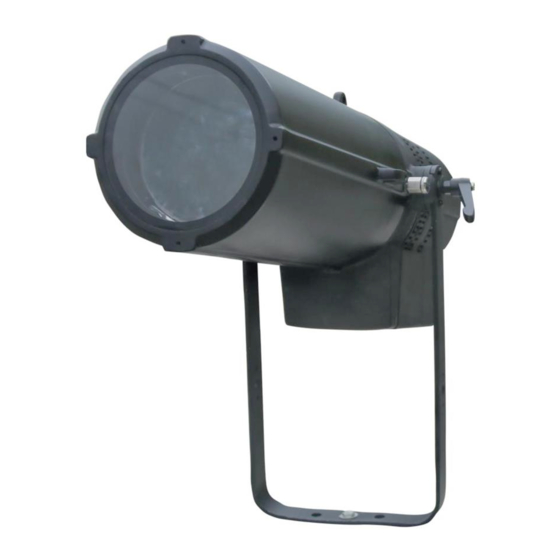

Expolite LED Profile XAL IP Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Expolite Anleitungen
  4. DJ-Equipment
  5. LED Profile XAL IP
  6. Bedienungsanleitung

Expolite LED Profile XAL IP Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

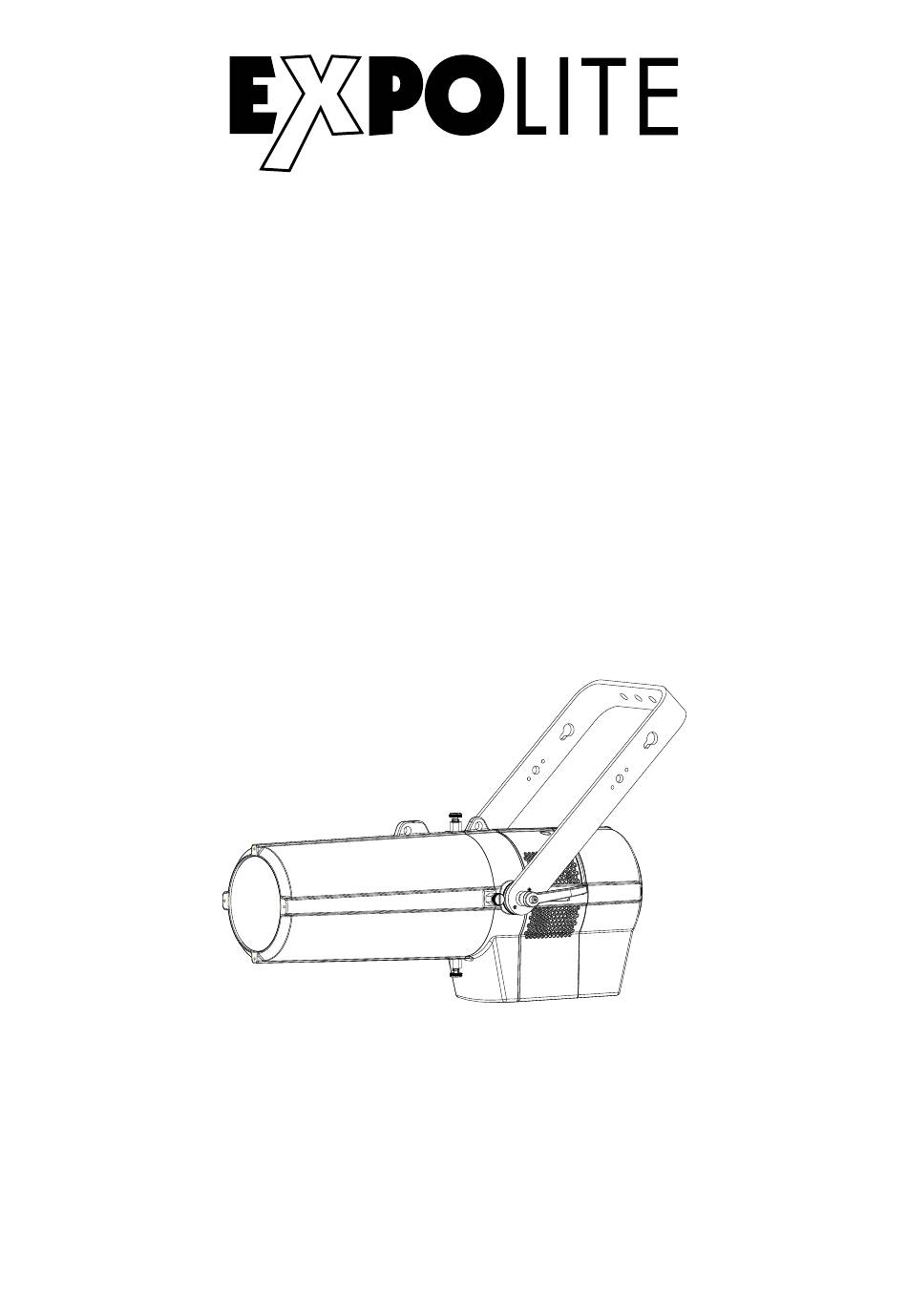

LED Profile XAL IP
Bedienungsanleitung
Eigenschaften
Bedienelemente
Steuerung
Bedienungsanleitung bitte aufbewahren
Keep this Manual for later queries
User Manual
Art.Nr.: led22985
Specifications
Änderungen sind ohne Ankündigung möglich.
Changes are possible without prior notice.
Rev. 2019-15-31
Menu
Control

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Expolite LED Profile XAL IP

Inhaltszusammenfassung für Expolite LED Profile XAL IP

  • Seite 1 LED Profile XAL IP Bedienungsanleitung User Manual Art.Nr.: led22985 Specifications Eigenschaften Menu Bedienelemente Control Steuerung Bedienungsanleitung bitte aufbewahren Änderungen sind ohne Ankündigung möglich. Changes are possible without prior notice. Keep this Manual for later queries Rev. 2019-15-31...
  • Seite 2 Die beiliegenden Bedienhinweise für Expolite Geräte sind Bestandteil dieser Bedienungs- anleitung. Lesen Sie diese sorgfältig, bevor Sie das Gerät in Betrieb nehmen. The enclosed General Information for Expolite Units are part of these user manual. Read them carefully before operating the device. FOCON SHOWTECHNIC...

  • Seite 3: Inhaltsverzeichnis

    Inhalt - Content Inhalt - Content Seite / Page Lieferumfang D-04 Technische Daten D-05 Abmessungen D-06 Installation D-07 Bedienung D-09 Steuerung mit DMX512 D-16 Delivery E-24 Product Information E-25 Dimensions E-26 Installation E-27 Operation E-29 Using DMX512 Controller E-36...

  • Seite 4: Lieferumfang

    - Expolite LED Profile XAL IP - Anschlusskabel für Spannungsversorgung - Bedienhinweise für Expolite Geräte - Bedienungsanleitung Expolite Geräte werden vor dem Versand sorgfältig geprüft. Sollte der Lieferumfang dennoch nicht vollständig sein, wenden Sie sich bitte umgehend an Ihren Vertriebspartner. D-04...

  • Seite 5: Technische Daten D

    IP 65 Gehäuse Aluminiumdruckguss Gehäuse LEDs 1x 250W RGBAL LED Treiberstrom 1,6A Abstrahlwinkel 15° - 30° Steuerung Stand-Alone / DMX512 / RDM DMX-Kanäle 8 - 19 (8/10/13/19) * Siehe Allgemeine Bedienhinweise für Expolite Geräte - Hinweise zu Kondenswasserbildung im Geräteinneren. D-05...

  • Seite 6: Abmessungen

    Abmessungen 812.80 mm 343.44 mm D-06...
  • Seite 7 Installation Montage Hängend Das Gerät kann am Haltebügel hängend montiert werden. Geräte müssen entsprechend der jeweils gültigen Vorschriften sicher montiert und mit einer zweiten Sicherung gegen Herabfallen versehen werden. Stehend Das Gerät kann stehend betrieben werden. Hierfür ist eine entsprechende Halterung (zum Beispiel ein Bodenstativ) notwendig.

  • Seite 8: Bedienung

    Bedienung Bedienelemente am Gerät MENU - Taste: Eine Menüebene aufwärts ENTER-Taste: In gewähltes Menü springen; Eingabe bestätigen MENU UP-Taste: Aufwärts blättern; Wert erhöhen Abwärts blättern; Wert verringern DOWN-Taste ENTER DOWN Menüstruktur MENU PERSON STATIC HSIC 0 - 255 0 - 255 0 - 255 0 - 255 GREEN...
  • Seite 9 MENU HSIC CALIB.C 2700K R.0-255 **** 3000K G.0-255 3200K B.0-255 3500K A.0-255 4000K L.0-255 4200K 4500K 5600K 6000K 6500K 7200K 8000K PERSON WIRELESS WIRELESS RESET HSIC PERSON INFO VERSION HSIC HSIC 35xxxxxxxxxxxx LABEL LED PROFILE XAL D-09...
  • Seite 10 DMX-Adresse einstellen MENU ADDRESS HSIC 001-512 PERSON Im Menü wird im Punkt ADDRESS die DMX-Startadresse des Gerätes eingestellt. Diese bleibt auch bei dem Wechsel der Personality erhalten. DMX-Kanalbelegung einstellen MENU PERSONALITY PERSON HSIC HSIC HSIC SIMPLE COLOR MD 8BIT HSIC COLOR MD 16BIT HSIC Im Menü...
  • Seite 11 Runmode auswählen MENU RUN MODE HSIC PERSON HSIC SLAVE Im Menü RUN, der Betriebsmodus eingestellt. Für den Betrieb an einem DMX-Kontroller muss DMX aktiviert werden. Im Modus SLAVE wird das Gerät von einem Master-Gerät gesteuert. Editieren benutzerdefinierter Programme MENU MANUAL HSIC EDIT PROGRAM.01...
  • Seite 12 Verschiedene Einstellungen MENU SETTING PERSON **** DIMMER DIM4 DIM3 DIM2 DIM1 PERFORM LIVE STUDIO POWER XY OFFSET HIDE SHOW +/-200 1200HZ X FINE 2400HZ Y FINE +/-200 4000HZ 6000HZ 25000HZ FULL POWER CCT 3200K 4200K 5600K 10000K NORMAL DMX ERROR SAVE BLACK RESET...
  • Seite 13 Anpassen der vorprogrammierten Farbtemperaturen MENU HSIC CALIB.C 2700K R.0-255 **** 3000K G.0-255 3200K B.0-255 3500K A.0-255 4000K L.0-255 4200K 4500K 5600K 6000K 6500K 7200K 8000K Im Menü CALIB.C, Untermenü CCT können die vorprogrammierten Farbtemperaturen geändert werden. Die zwölf Presets werden aus den Werten für Rot (R.), Grün (G.) und Blau (B.), Gelb (A.) und Hellgrün (L.) gemischt.

  • Seite 14: Steuerung Mit Dmx512 D

    Steuerung mit DMX512 DMX-Kanalbelegung Dieses Gerät verfügt über verschiedene DMX-Personalities. Bei diesen werden unterschiedlich viele DMX-Kanäle belegt und die Reaktion des Gerätes unterscheidet sich entsprechend. Es sind 4 DMX-Personalities (8-/10-/13-/19-Kanäle) wählbar. Durch Änderungen in der Gerätesoftware kann es zu weiteren oder geänderten Funktionen kommen. Auf der Website steht das aktuellste Dokument „DMX-Channels“...
  • Seite 15 Control No Function 10-34 Live 35-59 Studio 60-84 Power 85-109 110-134 Dim1 135-159 Dim2 160-184 Dim3 185-209 Dim4 210-234 Zoom, Focus, Gobo Reset 235-255 No Function SIMPLE 0-255 Dimmer 0-255 0-255 Green 0-255 Blue 0-255 Amber 0-255 Lime 0-255 Zoom 0-255 Focus Strobe...
  • Seite 16 COLOR MODE 8BIT 0-255 Dimmer 0-255 0-255 Green 0-255 Blue 0-255 Amber 0-255 Lime Preset Colour 0-10 No Function 11-20 L106 21-30 31-40 L194 41-50 51-60 L019 61-70 71-80 81-90 91-100 L213 101-110 R377 111-120 121-130 L2021 131-140 L328 141-150 R3314 151-160 L101...
  • Seite 17 Strobe No Function 10-99 Strobe (Slow to fast) 100-109 No Function 110-179 Lightning Strobe 180-189 No Function 190-255 Random Strobe Gobo Rotation No Function 10-145 Gobo Index 0 - 360° 146-150 Stop Rotation 151-200 Clockwise Rotation (Slow to fast) 201-205 Stop Rotation 206-255 Counterclockwise Rotation (Slow to fast)
  • Seite 18 COLOR MODE 16BIT 0-255 Dimmer 0-255 Dimmer Fine 0-255 0-255 Red Fine 0-255 Green 0-255 Green Fine 0-255 Blue 0-255 Blue Fine 0-255 Amber 0-255 Amber Fine 0-255 Lime 0-255 Lime Fine Preset Colour 0-10 No Function 11-20 L106 21-30 31-40 L194 41-50...
  • Seite 19 0-255 Zoom 0-255 Focus Strobe No Function 10-99 Strobe (Slow to fast) 100-109 No Function 110-179 Lightning Strobe 180-189 No Function 190-255 Random Strobe Gobo Rotation No Function 10-145 Gobo Index 0 - 360° 146-150 Stop Rotation 151-200 Clockwise Rotation (Slow to fast) 201-205 Stop Rotation 206-255...

  • Seite 20: Delivery E

    Delivery - Expolite LED Profile XAL IP - Power connection cable - General Information for Expolite Units - User Manual Expolite devices are carefully checked before shipment. If the delivery is not complete, please contact your distributor immediately. E-20...

  • Seite 21: Product Information E

    Die-cast Aluminium LEDs 1x 250W RGBAL LED Current 1,6A Optics 15° - 30° Control Stand-Alone / DMX512 / RDM DMX-Channels 8 - 19 (8/10/13/19) * take note to General Informations for Expolite Units - Notes for Condensation inside Housing. E-21...
  • Seite 22 Dimensions 812.80 mm 343.44 mm E-22...

  • Seite 23: Installation E

    Installation Mounting Hanging The fixture can be mounted in a hanging position using the mounting bracket. Fixture must be safe mounted in accordance with the relevant regulations and provided with a safetycord to prevent falling. Standing The fixture can be mounted in an upright or sitting position. An appropriate attachment (e.g.

  • Seite 24: Operation E

    Operation Display Operation MENU - Taste: Return to previous menu ENTER-Taste: Enter currently selected menu MENU UP-Taste: Scroll Up, Increase value Scroll down, Decrease value DOWN-Taste ENTER DOWN Menu Map MENU PERSON STATIC HSIC 0 - 255 0 - 255 0 - 255 0 - 255 GREEN...
  • Seite 25 MENU HSIC CALIB.C 2700K R.0-255 **** 3000K G.0-255 3200K B.0-255 3500K A.0-255 4000K L.0-255 4200K 4500K 5600K 6000K 6500K 7200K 8000K PERSON WIRELESS WIRELESS RESET HSIC PERSON INFO VERSION HSIC HSIC 35xxxxxxxxxxxx LABEL LED PROFILE XAL E-25...
  • Seite 26 Setting DMX-Address MENU PERSON ADDRESS HSIC 001-512 The DMX start address of the fixture is set in the menu ADDRESS. This is retained even when changing the personality. Setting DMX-Personality MENU PERSONALITY HSIC HSIC PERSON HSIC SIMPLE COLOR MD 8BIT HSIC COLOR MD 16BIT HSIC...
  • Seite 27 Choose Run Mode MENU RUN MODE HSIC PERSON HSIC SLAVE The operating mode is set in menu RUN MODE. For operation on a DMX-controller DMX needs to be set. SLAVE sets the fixture into slave mode. Edit User Programs MENU PROGRAM.01 PERSON MANUAL...
  • Seite 28 Miscellaneous Settings MENU SETTING PERSON **** DIMMER DIM4 DIM3 DIM2 DIM1 PERFORM LIVE STUDIO POWER XY OFFSET HIDE SHOW +/-200 1200HZ X FINE 2400HZ Y FINE +/-200 4000HZ 6000HZ 25000HZ FULL POWER CCT 3200K 4200K 5600K 10000K NORMAL DMX ERROR SAVE BLACK RESET...
  • Seite 29 Adjusting Preset Colour Temperatures MENU HSIC CALIB.C 2700K R.0-255 **** 3000K G.0-255 3200K B.0-255 3500K A.0-255 4000K L.0-255 4200K 4500K 5600K 6000K 6500K 7200K 8000K In the menu CALIB.C, submenu CCT the colour temperatures for the white values are stored. These are mixed from the parameters Red (R.), Green (G.), Blue (B.), Amber (A.) and Lime (L.).

  • Seite 30: Using Dmx512 Controller E

    Using DMX512 Control DMX-Channel assignment This device has several DMX personalities. In each personality a different number of DMX channels is used and the reaction of the device differs accordingly. There are four DMX personalities with 8, 10, 13, and 19 channels selectable. Because of changes in the firmware of the fixture, functions can be added or changed.
  • Seite 31 Control No Function 10-34 Live 35-59 Studio 60-84 Power 85-109 110-134 Dim1 135-159 Dim2 160-184 Dim3 185-209 Dim4 210-234 Zoom, Focus, Gobo Reset 235-255 No Function SIMPLE 0-255 Dimmer 0-255 0-255 Green 0-255 Blue 0-255 Amber 0-255 Lime 0-255 Zoom 0-255 Focus Strobe...
  • Seite 32 COLOR MODE 8BIT 0-255 Dimmer 0-255 0-255 Green 0-255 Blue 0-255 Amber 0-255 Lime Preset Colour 0-10 No Function 11-20 L106 21-30 31-40 L194 41-50 51-60 L019 61-70 71-80 81-90 91-100 L213 101-110 R377 111-120 121-130 L2021 131-140 L328 141-150 R3314 151-160 L101...
  • Seite 33 Strobe No Function 10-99 Strobe (Slow to fast) 100-109 No Function 110-179 Lightning Strobe 180-189 No Function 190-255 Random Strobe Gobo Rotation No Function 10-145 Gobo Index 0 - 360° 146-150 Stop Rotation 151-200 Clockwise Rotation (Slow to fast) 201-205 Stop Rotation 206-255 Counterclockwise Rotation (Slow to fast)
  • Seite 34 COLOR MODE 16BIT 0-255 Dimmer 0-255 Dimmer Fine 0-255 0-255 Red Fine 0-255 Green 0-255 Green Fine 0-255 Blue 0-255 Blue Fine 0-255 Amber 0-255 Amber Fine 0-255 Lime 0-255 Lime Fine Preset Colour 0-10 No Function 11-20 L106 21-30 31-40 L194 41-50...
  • Seite 35 0-255 Zoom 0-255 Focus Strobe No Function 10-99 Strobe (Slow to fast) 100-109 No Function 110-179 Lightning Strobe 180-189 No Function 190-255 Random Strobe Gobo Rotation No Function 10-145 Gobo Index 0 - 360° 146-150 Stop Rotation 151-200 Clockwise Rotation (Slow to fast) 201-205 Stop Rotation 206-255...
  • Seite 36 © 2019 by Focon Showtechnic Vertriebsgesellschaft mbH...
