5

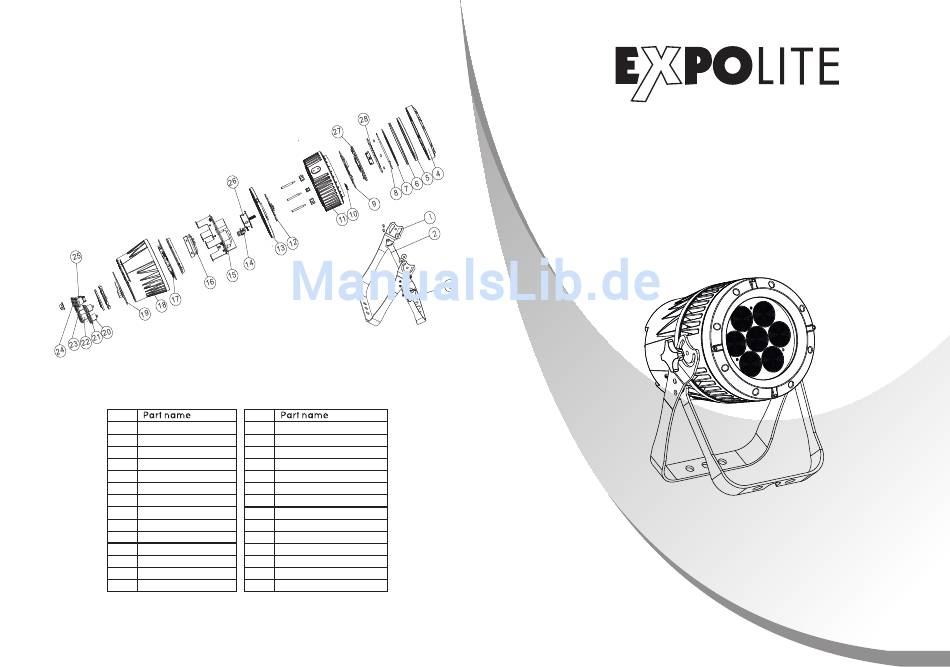

APPENDIX
5.1 MAINTENANCE
NO
1
Hanging bracket
2
Hanging bracket
3
Adjusting stainless steel knob
4
Head casing front section
5
Waterproof gasket
6
Tempered glass
7
Shading plate
8
3.5 degree frosted flakes
9
Magnetic stopper sensor
10
Optical wheel
11
X axis drive team
12
Optical stopper sensor
13
Connect piece
14
Magnetic stopper sensor
NO
15
Power Supply (PS)
16
Adaptor PCB
17
Driver board
18
Base plastic cover
19
Display board
20
XLR 5 cores socket (male)
21
XLR 5 cores socket (female)
22
XLR 3 cores socket (female)
23
XLR 3 cores socket (male)
24
PS socket (male)
25
PS socket (male)
26
Stepping motor
27
Reflective bowl
28
Focus cover

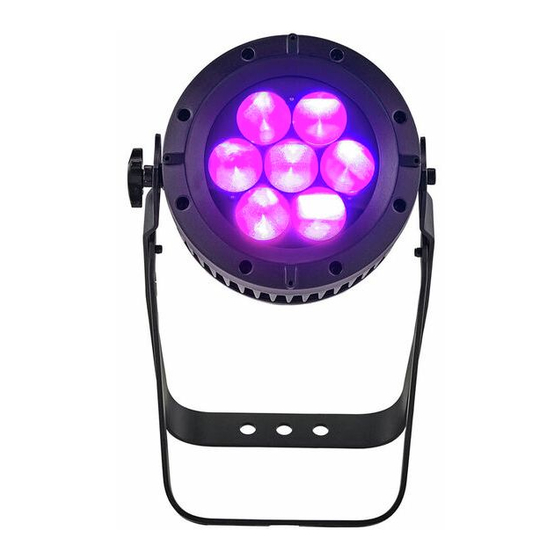

E 20
TourLED Pro
28 Zoom
Bedienungsanleitung
IP 20: led22425
IP 66: led22420
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Expolite TourLED Pro 28 Zoom

Inhaltszusammenfassung für Expolite TourLED Pro 28 Zoom

  • Seite 1 APPENDIX 5.1 MAINTENANCE TourLED Pro 28 Zoom Bedienungsanleitung Hanging bracket Power Supply (PS) Adaptor PCB Hanging bracket Adjusting stainless steel knob Driver board Head casing front section Base plastic cover Waterproof gasket Display board Tempered glass XLR 5 cores socket (male) Shading plate XLR 5 cores socket (female) XLR 3 cores socket (female)

  • Seite 2: Allgemeine Produktinformationen

    CHANNEL VALUE FUNCTION 1 Allgemeine Produktinformationen WHITE3£4200K WHITE4£4900K Technische Daten WHITE5£5600K WHITE6£5900K LED MODULE WHITE7£6500K WHITE8£7200K Umgebungs- Leistg WHITE9£8000K Type Abmessungen Model Spannung temperatur in W in mm WHITE10£8500K WHITE11£10000K RGBW:12Wx7 375x283x236 STROBE NO FUNCTION AC100~240V -20~45 ١~Hz٢٠ 50/60Hz AUTO RGBW:12Wx7 325x283x236 NO FUNCTION...

  • Seite 3: Sicherheitshinweise

    1.2 SICHERHEITSHINWEISE FULL WICHTIG! CHANNEL VALUE FUNCTION MASTER DIMMER Dieses Produkt darf nur von qualifiziertem Fachpersonal installiert werden Arbeiten am Gerät dürfen nur von qualifizierten Servicekräften vorgenommen MASTER DIMMER FINE werden RED1 Ein Mindestabstand von 0.5m zur nächsten Oberfläche muss eingehalten werden RED FINE1 Das Produkt darf nur in gut belüftetenRäumen betrieben werden...

  • Seite 4: Installation

    2 INSTALLATION AR2.Z Befestigung CHANNEL VALUE FUNCTION Hängend MASTER DIMMER Das Gerät kann an dem Haltebügel hängend montiert werden. Hierzu muss eine geeignete Befestigung wie eine Traversenschelle benutzt GREEN werden. Bitte achten Sie auf geltende BLUE Vorschriften zur Sicherung wie das Anschlagen eines Sicherungsseiles.

  • Seite 5: Einstellungen Im Displaymenü

    Einstellungen im Displaymenü AR2.D 3.1 DISPLAY BEDIENUNG CHANNEL VALUE FUNCTION Weiter zum nächsten Menü. MENU Auswahl des aktuellen Punktes. ENTER MASTER DIMMER Scrollen durch das Menü oder erhöhen von Werten. Scrollen durch das Menü oder senken GREEN von Werten. MENU ENTER DOWN BLUE...
  • Seite 6 ARC.1 CHANNEL VALUE FUNCTION UPLD PASS SEND REST PASS REST COLR RGBW GREEN DIMX DIM4 DIM3 DIM2 BLUE DIM1 DERR SAVE BLAK SLCK ZOOM BASE POS1 AR1.D POS2 CAL1 WH.01 R.(0~255) **** CHANNEL VALUE FUNCTION GREN G.(0~255) BLUE B.(0~255) MASTER DIMMER WHIT W.(0~255) WH.11...

  • Seite 7: Einstellen Statischer Farben

    3.21 Einstellen statischer Farben CHANNEL VALUE FUNCTION MENU STAT R.(0~255) GREN G.(0~255) STROBE BLUE B.(0~255) NO FUNCTION WHIT W.(0~255) ZOOM Z.(0~255) ١~Hz٢٠ STRB S.(0~20) AUTO ¡ Combine ¡Red¡, ¡Green¡, ¡Blue¡, ¡White¡ and ¡Zoom¡ to NO FUNCTION create an infinite range of colors (0-255) AUTO 1 ¡...

  • Seite 8: Editieren Der Benutzerprogramme

    3.25 PERSONALITY TR16 MENU TOUR PERS TR16 CHANNEL VALUE FUNCTION ARC.1 AR1.D ARC.2 MASTER DIMMER AR2.D AR2.S MASTER DIMMER FINE AR2.Z FULL RED FINE Die gewünschte DMX-Personality einstellen GREEN GREEN FINE 3.26 Editieren der Benutzerprogramme BLUE MENU R.(0~255) EDIT PR.01 SC.01 GREN G.(0~255)

  • Seite 9: Zusatzeinstellungen

    3.27 Zusatzeinstellungen CHANNEL VALUE FUNCTION MENU WHITE ٧: ٦٥٠٠K PASS UPLD SEND WHITE ٨: ٧٢٠٠K REST PASS REST COLR WHITE ٩: ٨٠٠٠K WHITE ١٠: ٨٥٠٠K RGBW DIMX DIM4 WHITE ١١: ١٠٠٠٠K DIM3 DIM2 STROBE DIM1 NO FUNCTION O F F DERR SAVE ١~Hz٢٠...

  • Seite 10: Weißabgleich Und Kalibrierung

    3.28 Weißabgleich und Kalibrierung 4 USING A DMX512 CONTROLLER Um in das Kalibrierungsmenü zu gelangen muss das Passwort CHANNEL ASSIGNMENT < UP + DOWN + UP + DOWN > eingegeben werden ¡ Note: This product have three DMX512 channel configuration: ¡TOUR¡,¡TR16¡...
