ES

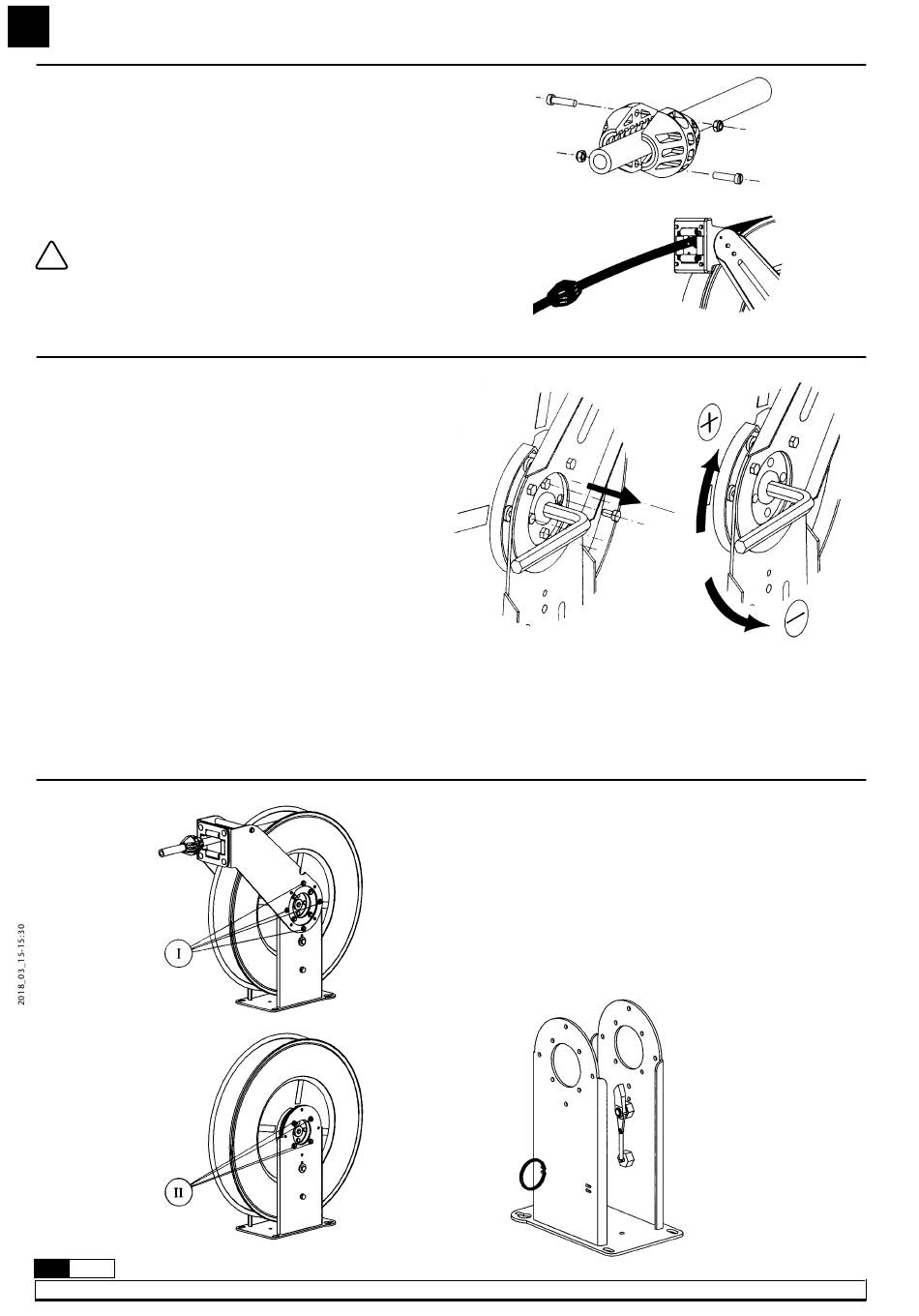

AJUSTE DE LA POSICIÓN DEL TOPE DE MANGUERA
• Para posicionar el tope de manguera a la longitud adecuada,
desenrolle la longitud de manguera que desee dejar fuera del
enrollador, buscando la posición de bloqueo del trinquete más
próxima a dicha longitud.
• Afloje entonces el tope de manguera y colóquelo en la posición
deseada, haciendo contacto con los rodillos de manguera de la boca
de salida.
ATENCION: Asegúrese que el tambor queda bien bloqueado
!
por el trinquete antes de retirar el tope de manguera.
AJUSTE DE LA TENSIÓN DEL RESORTE
• Los enrolladores con manguera son suministrados con una tensión de
resorte ajustada en fábrica de acuerdo a la manguera instalada. En los
enrolladores suministrados sin manguera el resorte no tiene tensión. Si
la tensión del muelle ha de ser ajustada, verifique que la longitud de
manguera instalada pueda ser desenrollada sin comprimir el resorte al
límite. La mínima tensión posible incrementa la vida del resorte.
PROCEDIMIENTO: (Ver Figs. G y H)
• Con la manguera completamente recogida, retírese previamente el
tornillo de sujección lateral con una llave Allen nº4. Inserte una llave
Allen nº. 12 en el orificio central del enrollador y sujetándola
firmemente, retire los 4 tornillos de sujección del resorte. (Fig. G).
• Para aumentar la tensión del resorte, gire la llave en el sentido horario.
• Para disminuir la tensión, gire la llave en sentido contrario a las agujas
del reloj (Fig. H).
• Sujetando firmemente la llave Allen, vuelva a colocar los tornillos
retirados en el paso 1 y el tornillo de sujeción lateral, sin apretarlo a
tope, y utilizando únicamente en este sellador de juntas.
SUSTITUCIÓN LEVA-TRINQUETE
6
850 801 R. 03/18
SAMOA Industrial, S.A. · Pol. Ind. Porceyo, I-14 · Camino del Fontán, 831 · 33392 - Gijón - Spain · Tel.: +34 985 381 488 · www.samoaindustrial.com
• Para realizar esta operación, es aconsejable bajar el enrollador de su
posición habitual de techo o pared.
• Anular la tensión del muelle tal y como se indica en el apartado 5.
• Retirar el brazo de salida manguera, aflojando y quitando los tornillos (I)
que lo sujetan al brazo fijo (Fig. J).
• Retirar los tornillos correspondientes a la unión entre la base del
enrollador (II) y el brazo fijo del lado del trinquete (Fig. J).
• Ahora es accesible el trinquete y el muelle, permitiendo su sustitución
(Fig. K).
• Para el montaje, proceder en orden inverso.
Fig. J
Fig. G
Fig. K
Fig. H
