Versiegelung
2 .1 0
Der Zähler verfügt über metrologische Sicherungsstellen an der Elektronikabdeckung, dem
Displaydeckel, den Klemmenraumabdeckungen und an den Sensorabdeckkappen.
Die Versiegelung kann mit Klebemarken erfolgen. Alternativ dazu besteht die Möglichkeit
die Klemmraumabdeckungen auch mit einer Drahtplombe zu sichern.
Versiegelung des Eichschutzschalters
Der Eichschutzschalter und die Batterie der Echtzeituhr werden durch eine gemeinsame
Abdeckung mechanisch geschützt. Die Befestigungsschraube dieser Abdeckung ist durch
eine zu etwa gleichen Teilen auf Abdeckung und Abdeckblech anzubringende Klebemarke
gesichert.

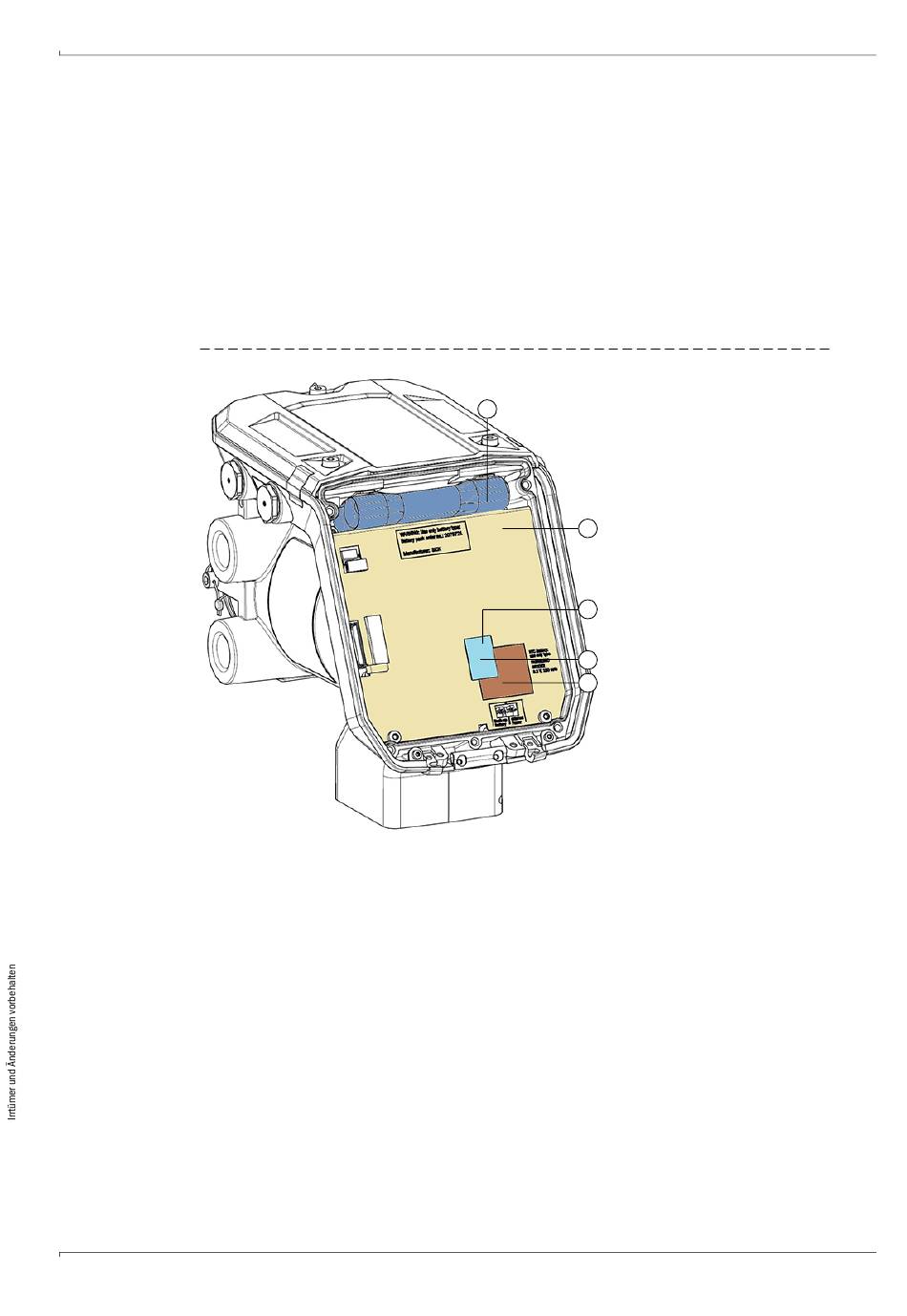

Bild 12
Sicherung des Eichschutzschalters
Wird die Verwendung der optionalen Back-up-Batterie nicht vorgesehen, kann die Siche-
rung des Eichschutzschalters auch durch zwei Klebemarken am Displaygehäuse erfolgen.
Diese sind jeweils links und rechts vom Display zu etwa gleichen Teilen auf Display- und
Grundgehäuse zu platzieren.
Versiegelung am Messumformer
Die metrologische Sicherung am Klemmenraum ist bei der Inbetriebnahme entsprechend
den nationalen Regelungen vorzunehmen.
Entsprechend der gewählten Explosionsschutzart für die Schnittstellenelektronik des Mess-
umformers muss die Sicherung am aktiv genutzten Klemmenraum erfolgen. Die folgenden
Abbildungen zeigen dies beispielhaft für die Schutzarten Ex-d „druckfestes Gehäuse"
sowie Ex-e „Erhöhte Sicherheit" und Ex-i „Eigensicher".
Wurde die Klebemarke des Herstellers gebrochen, kann alternativ zu den Klebemarken die
Versiegelung auch mit Hilfe der Schrauben mit Quer- oder Längsbohrung und Drahtplom-
ben durchgeführt werden.
FLOWSIC600-XT · Betriebsanleitung · 8018845/13GE/V 1-1/2019-10 · © SICK Engineering GmbH
1
2
1 Back-up-Batterie
3
2 Abdeckblech
3 Siegelmarke
4
4 Position des Eichschutzschalters
5 Abdeckung für Uhrenbatterie und
5
Eichschutzschalter
