COLLEGAMENTO ELETTRICO

Controllare che la tensione di rete disponibile sull'impianto sia quella indicata sull'etichetta.
I collegamenti della QC19 devono essere eseguiti da tecnici qualificati in grado di operare nel rispetto
delle norme.
1 GND terra
4 Comune motore blu
7 Uscita anemometro
10 Uscita Pulsante

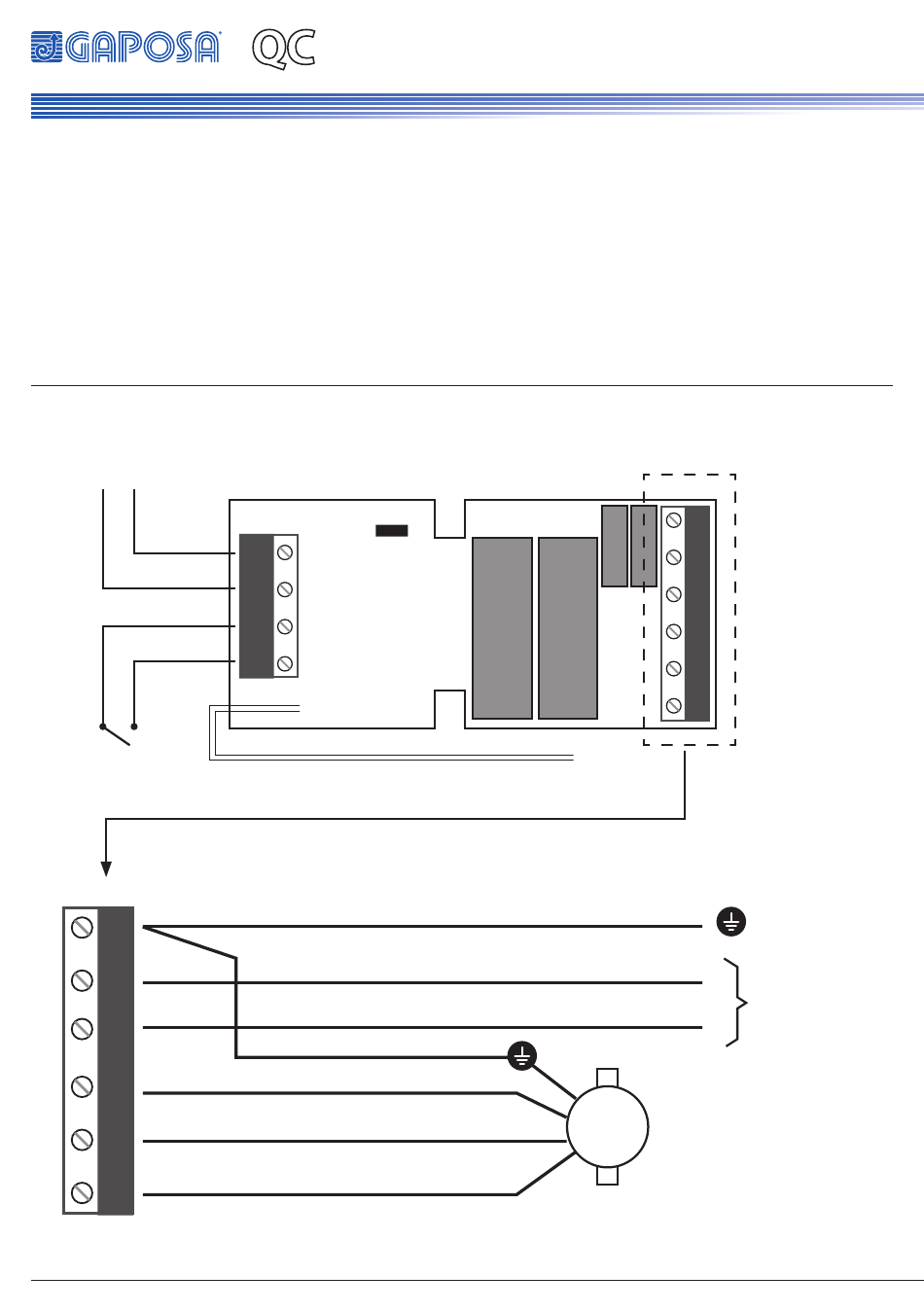

SCHEMA DI COLLEGAMENTO

Anemometro
PULSANTE
1
2
3
4
5
6
QC 19
Centralina di comando con ricevitore radio integrato.
2 Neutro 230Vac
5 Motore marrone
8 Uscita anemomentro
J1
7
8
9
10
Giallo/verde
Comune
Blu
Marrone
Nero
Antenna
Terra
M
3 Fase 230Vac
6 Motore nero
9 Uscita Pulsante
1
2
3
4
5
6
Terra
Neutro
Alimentazione
230 Vac
Fase
Motore
