GAPOSA QC19 Handbuch

QC 19
Centralina di comando con ricevitore radio integrato........................ p. 1
Remote Control Unit for shutters and awnings..................................... p. 5
Système de commande à distance pour volets roulants et stores......... p. 9
Steuergerät mit integriertem Funkempfänger.......................................p. 13
Cuadro de mando con receptor radio integrado....................................p. 17
IMPORTANTE! LEGGERE ATTENTAMENTE QUESTE ISTRUZIONI.
- Nel caso di dubbi sull'istallazione di questo prodotto, contattare un tecnico qualificato;
- Staccare l'alimentazione durante l'istallazione o qualsiasi intervento sulla centralina.

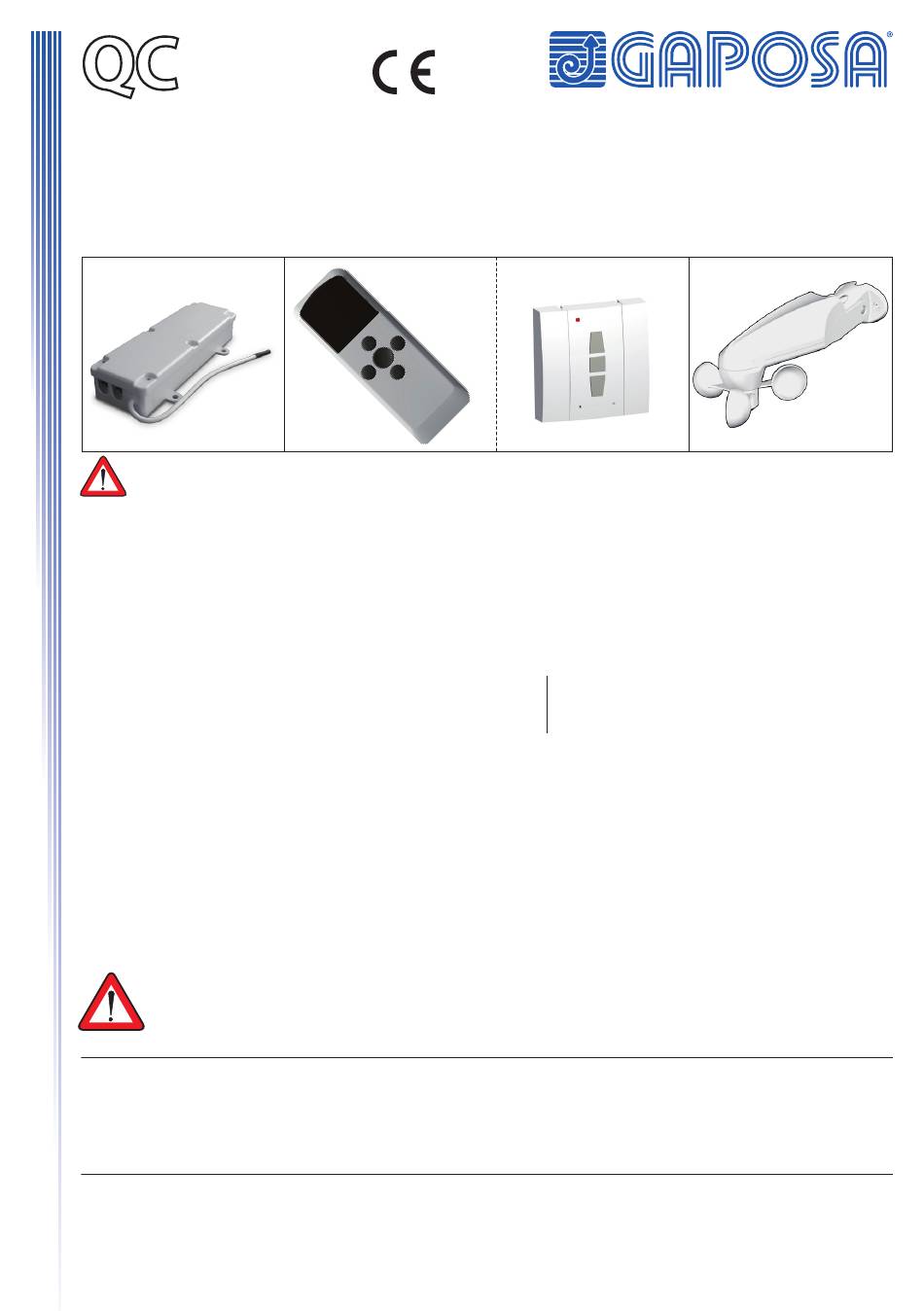

La centralina QC19, per il comando di tapparelle e tende da sole, è provvista di una ricevente radio
(434,15MHz) ed una uscita per una pulsantiera ed un anemometro. La scatola che la contiene è
compatta e stagna e l'antenna è esterna.
DATI TECNICI
Alimentazione
Potenza max. motore
Frequenza
Nella memoria della ricevente possono essere memorizzati fino a 28 codici di identificazione di
altrettanti trasmettitori. La tapparella/tenda viene attivata attraverso un trasmettitore e/o un
pulsante esterno (del tipo normalmente aperto).
Nell'installazione si può prevedere anche un anemometro QCWS (opzionale). Tale accessorio,
quando attivato, fa chiudere automaticamente la tenda in caso di vento forte.
Ponte J1
- inserito: soglia vento max. 15 Km/h;
- disinserito: soglia vento max. 30 km/h;
La portata utile del trasmettitore è di 20 mt. In spazio chiuso e di 300 mt. all'aperto.
La distanza massima tra l'anemometro e la QC19 è di 30 mt.
ATTENZIONE Se l'installazione prevede più di una QC19 nello stasso locale, nella
fase della prima installazione sarà necessario alimentare una centrale alla volta per
evitare qualsiasi interferenza (perdita della programmazione o inversione del
senso di rotazione).
FUNZIONAMENTO
PROG-TX = programma il trasmettitore
STOP = il motore si ferma
Marchio CE e Conformità
La ricevente e il trasmettitore radio soddisfano i requisiti delle norme europee e nazionali
in vigore. La loro conformità è stata testata e le relative certificazioni e documentazioni
sono disponibili presso il costruttore.
230 VAC 50-60Hz
500 W
434,15 MHz
UP = il motore solleva la tapparella/tenda
DOWN = il motore abbassa la tapparella/tenda
Dimensioni 126X41X25mm
Peso
100g
IP
55
