Inhaltszusammenfassung für oneConcept 10029361

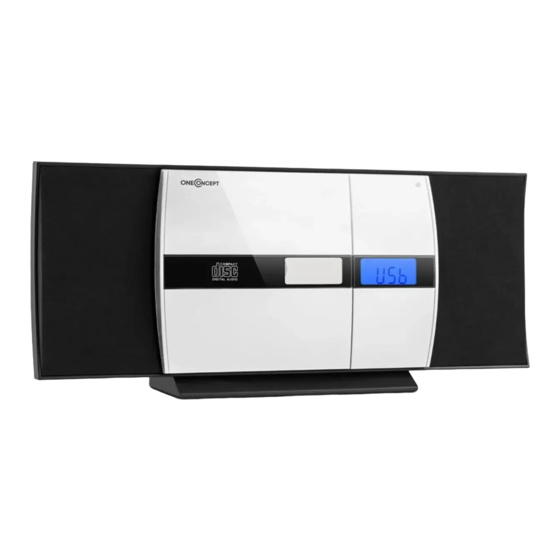

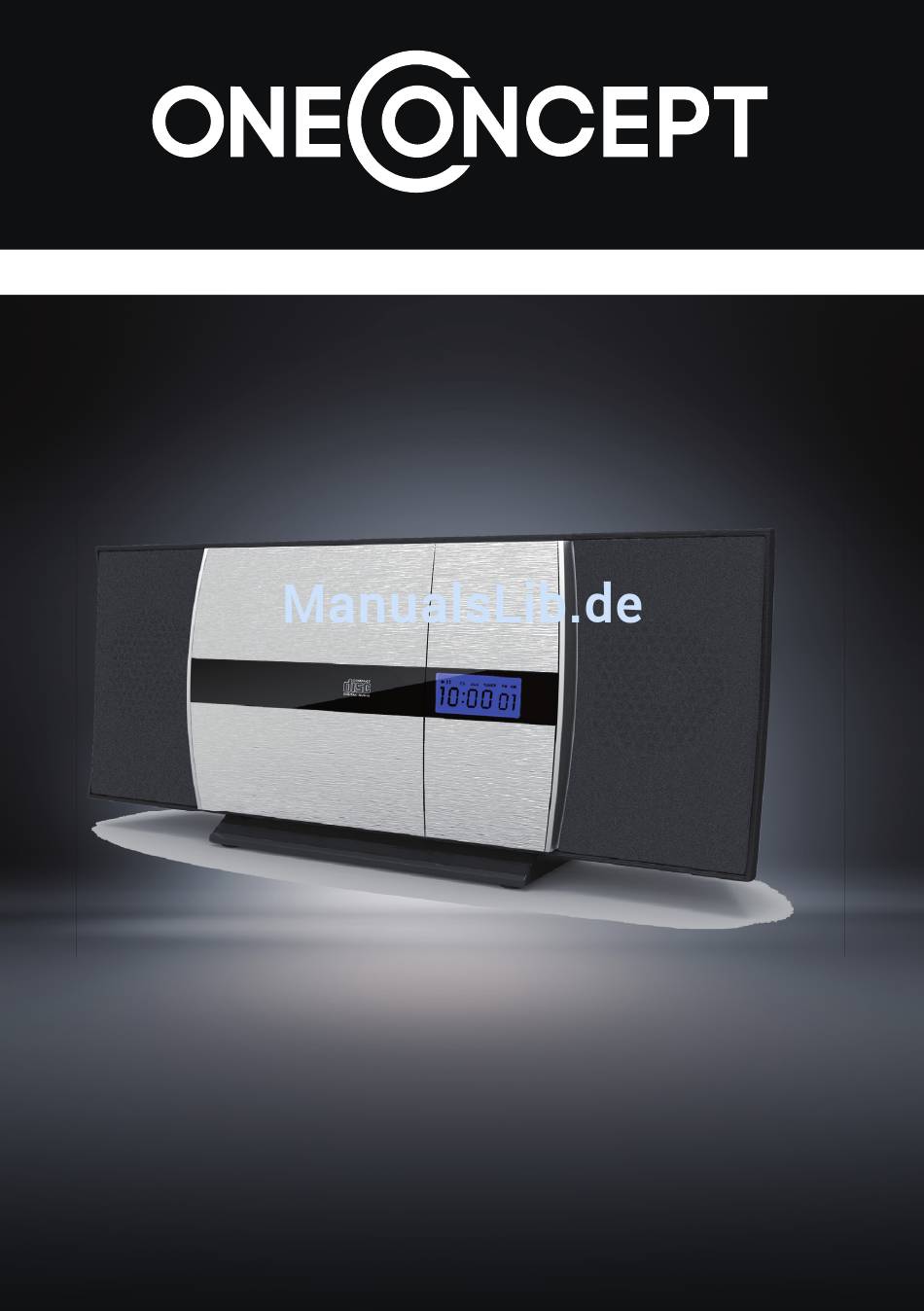

- Seite 1 Microanlage 10029361 10029362 10029363 10029364...
-
Seite 2: Sicherheitshinweise Und Gewährleistung
Sehr geehrter Kunde, zunächst möchten wir Ihnen zum Erwerb Ihres Gerätes gratulieren. Bitte lesen Sie die folgenden Anschluss- und Anwendungshinweise sorgfältig durch und befol- gen Sie diese um möglichen technischen Schäden vorzubeugen. Sicherheitshinweise und Gewährleistung • Diese Bedienungsanleitung dient dazu, Sie mit der Funktionsweise dieses Produktes ver- traut zu machen. -
Seite 3: Technische Daten
Technische Daten Artikelnummer 10029361, 10029362, 10029363, 10029364 Stromversorgung AC 230V ~ 50Hz Stromverbrauch 27W max. Lautsprecher 2x 3“, 5W @ 4Ω (THD bei 1kHz: max. 10% ) Radio-Frequenzbereich FM 88 - 108 MHz Kompatibel mit USB 1.1 und USB 2.0... - Seite 4 Oberseite mit Bedienpanel: USB-Anschluss OPEN/CLOSE On / Standby MODE VOL+ VOL - Play / Pause Stop Rückseite: FM-Antenne Netz-Eingang AUX-Eingang (3,5mm)
- Seite 5 Fernbedienung: MODE On / Standby SLEEP PLAY MODE/ST/FM MONO MEM / CLK Play / Pause FOLDER ON/OFF X-BASS Stop / (Pair) (Preset / Folder) (Preset / Folder) MUTE VOL - OPEN/CLOSE VOL + TIME...
-
Seite 6: Vorbereitung Und Wandmontage
Vorbereitung und Wandmontage Fernbedienung vorbereiten • Drücken Sie den Batteriehalter wie auf den Bild zu sehen (1) und ziehen Sie diesen heraus (2). • Ersetzen Sie die Batterie. Beachten Sie hierbei die richtige Polung (3). • Setzen Sie den Batteriehalter wieder in die Fernbedienung ein (4). Gebrauch der Fernbedienung Halten Sie die Fernbedienung in Richtung des Geräts. - Seite 7 Wandmontage • Sie können den Standfuß der Microanlage abnehmen und das Gerät direkt an einer trag- fähigen Wand montieren. Bitten Sie eine handwerklich geschickte / geschulte Person um Hilfe, falls Sie sich nicht sicher sind. • Nutzen Sie Schrauben (es werden 2 Schrauben benötigt), die zu Wandmaterial und genutzen Dübeln passen.
-
Seite 8: Bedienung
Bedienung Globale Funktionen / Basisfunktionen MODE: Drücken Sie MODE mehrfach, um zwischen den Betriebsmodi (Radio / CD / USB / AUX / BT) umzuschalten. VOL+/-: Stellen Sie mit VOL+/- die Lautstärke ein. MUTE: Drücken Sie MUTE, um die Ausgabe stummzuschalten. Drücken Sie nocheinmal, um die Stummschaltung zu beenden. - Seite 9 BT (nur 10029363 & 10029364) Dieses Gerät unterstützt BT 2.1 + EDR mit dem A2DP-Profil. Die BT-Funktion kann zum Strea- men von Musik von Ihrem Smartphone / Tablet genutzt werden, ermöglicht aber nicht den Einsatz als Freisprecheinrichtung. • Schalten Sie das Gerät mit ein und wählen Sie mit MODE den BT-Modus.
-
Seite 10: Hinweise Zur Entsorgung
Sleep: Drücken Sie SLEEP mehrfach, um die Sleep-Funktion zu aktivieren sowie die Einschlaf-Zeit ein- zustellen (90min - 80min - 70min - ... - 10min - off ). Nach der eingestellten Zeit schaltet sich das Gerät automatisch in den Standby-Modus. Hinweise zur Entsorgung Befi ndet sich die linke Abbildung (durchgestrichene Mülltonne auf Rädern) auf dem Produkt, gilt die Europäische Richtlinie 2012/19/EU. -
Seite 11: Important Safety Advice
Dear Customer, Congratulations on purchasing this product. Please read and follow these instructions, in order to avoid damaging the item. We do not cover any damages that may arise from improper use of the item or the disregard of the safety instructions. Important Safety Advice •... -
Seite 12: Technical Data
Technical Data Art No. 10029361, 10029362, 10029363, 10029364 Power supply AC 230V ~ 50Hz Power consumption 27W max. Speakers 2x 3“, 5W @ 4Ω (THD @ 1kHz: 10% max.) FM Frequency FM 88 - 108 MHz Compatible with USB 1.1 & USB 2.0... - Seite 13 Top / Control Panel: USB slot OPEN/CLOSE On / Standby MODE VOL+ VOL - Play / Pause Stop Rear: FM antenna AC IN AUX-IN (3.5mm)
- Seite 14 Remote Control: MODE On / Standby SLEEP PLAY MODE/ST/FM MONO MEM / CLK Play / Pause FOLDER ON/OFF X-BASS Stop / (Pair) (Preset / Folder) (Preset / Folder) MUTE VOL - OPEN/CLOSE VOL + TIME...
- Seite 15 Preparation and Wall Mounting Preparing the Remote Control • irst push to inside as the direction indicated by the arrow (See 1) and then Remove the battery holder as the direction indicated by the arrow (See 2). • Replace the battery Set a new battery property with (+)side up as illustrated (See 3). •...
- Seite 16 Wall Mounting • The stand is detachable so the device can be mounted to an appropriate wall directly. Ple- ase ask someone for support, if you are not sure how to do this. • Make a drill pattern or simply draw marks for the drilling holes onto your wall: the holes must be on a horizontal line, with a lead of 160mm.
-
Seite 17: Operation
Operation Global Functions / Basic Functions MODE: Press MODE repeatedly for mode selection (Radio / CD / USB / AUX / BT). VOL+/-: Press VOL+/- to adjust the output level. MUTE: Press MUTE to mute the sound output. Press again to un-mute. X-BASS: Press to toggle X-BASS on/off. - Seite 18 BT (10029363 & 10029364) This device supports BT 2.1 + EDR with the A2DP profile. The BT function can be used to stream music from your smartphone / tablet / other BT device, but does not support hands free calling. •...
-
Seite 19: Hints On Disposal
Hints on Disposal According to the European waste regulation 2012/19/EU this symbol on the product or on its packaging indicates that this product may not be treated as household waste. Instead it should be taken to the appropriate collection point for the recyc- ling of electrical and electronic equipment. -
Seite 20: Consignes De Sécurité
Chère cliente, cher client, Toutes nos félicitations pour l’acquisition de ce nouvel appareil. Veuillez lire attentivement et respecter les consignes suivantes de branchements et d’utilisation pour éviter d’éventuels dommages techniques. Consignes de sécurité • Ce mode d’emploi sert à vous familiariser aux fonctions de ce produit. Conservez-le bien afin de pouvoir vous y référer à... -
Seite 21: Fiche Technique
Fiche technique Numéro d’article 10029361, 10029362, 10029363, 10029364 Alimentation électrique AC 230 V ~ 50 Hz Consommation électrique 27 W max. 2x 3“, 5 W @ 4 Ω (Taux de distorsion harmonique à 1 KHz : Haut-parleur max. 10 %) Plage de fréquence radio FM 88 - 108 MHz... - Seite 22 Dessus de l’appareil avec panneau de commande : Prise USB Marche / veille OPEN / CLOSE MODE VOL+ Lecture / pause VOL- Arrêt Arrière : Antenne FM Prise secteur Entrée AUX (3,5 mm)
- Seite 23 Télécommande : Marche / veille MODE SLEEP PLAY MODE/ST/FM MONO MEM / CLK Lecture / pause ST / MONO X-BASS Arrêt / (Couplage) <- (Présélection / Dossier) -> (Présélection / Dossier) MUTE VOL - OPEN / CLOSE VOL + TIME...
- Seite 24 Préparation et montage mural Préparation de la télécommande • Appuyer sur le support de pile comme illustré ci-dessous (1) et le ressortir (2). • Remplacer la pile. Veiller à respecter les polarités exactes (3). • Réinsérer le support de pile dans la télécommande (4). Utilisation de la télécommande Pointer la télécommande en direction de l’appareil.
- Seite 25 Montage mural • Il est possible de retirer le pied de la chaîne hifi pour monter directement l’appareil sur un mur pouvant le supporter. Demandez de l’aide à une personne formée / douée pour les travaux manuels si vous n’êtes pas sûr. •...
- Seite 26 Utilisation Fonctions globales / fonctions basiques MODE : Appuyer plusieurs fois sur MODE pour changer de mode de fonctionnement (Radio / CD / USB / AUX / BT). VOL+/- : Régler le volume à l’aide de VOL+/-. MUTE : Appuyer sur MUTE pour mettre la musique en sourdine. Rappuyer sur MUTE pour re- mettre le volume.
- Seite 27 BT (uniquement 10029363 & 10029364) Cet appareil fonctionne avec BT 2.1 + EDR avec le profil A2DP. La fonction Bluetooth peut être utiliser pour diffuser de la musique depuis votre smartphone / tablette, mais ne permet pas une utilisation en dispositif mains libres. •...
-
Seite 28: Informations Sur Le Recyclage
Veille : Appuyer plusieurs fois sur SLEEP pour activer la fonction veille et en régler la durée (90min - 80min - 70min - ... - 10min - off ). Une fois le temps réglé écoulé, l’appareil passe automati- quement en mode veille. Informations sur le recyclage Vous trouverez sur le produit l’image ci-contre (une poubelle sur roues, barrée d‘une croix), ce qui indique que le produit se trouve soumis à...
