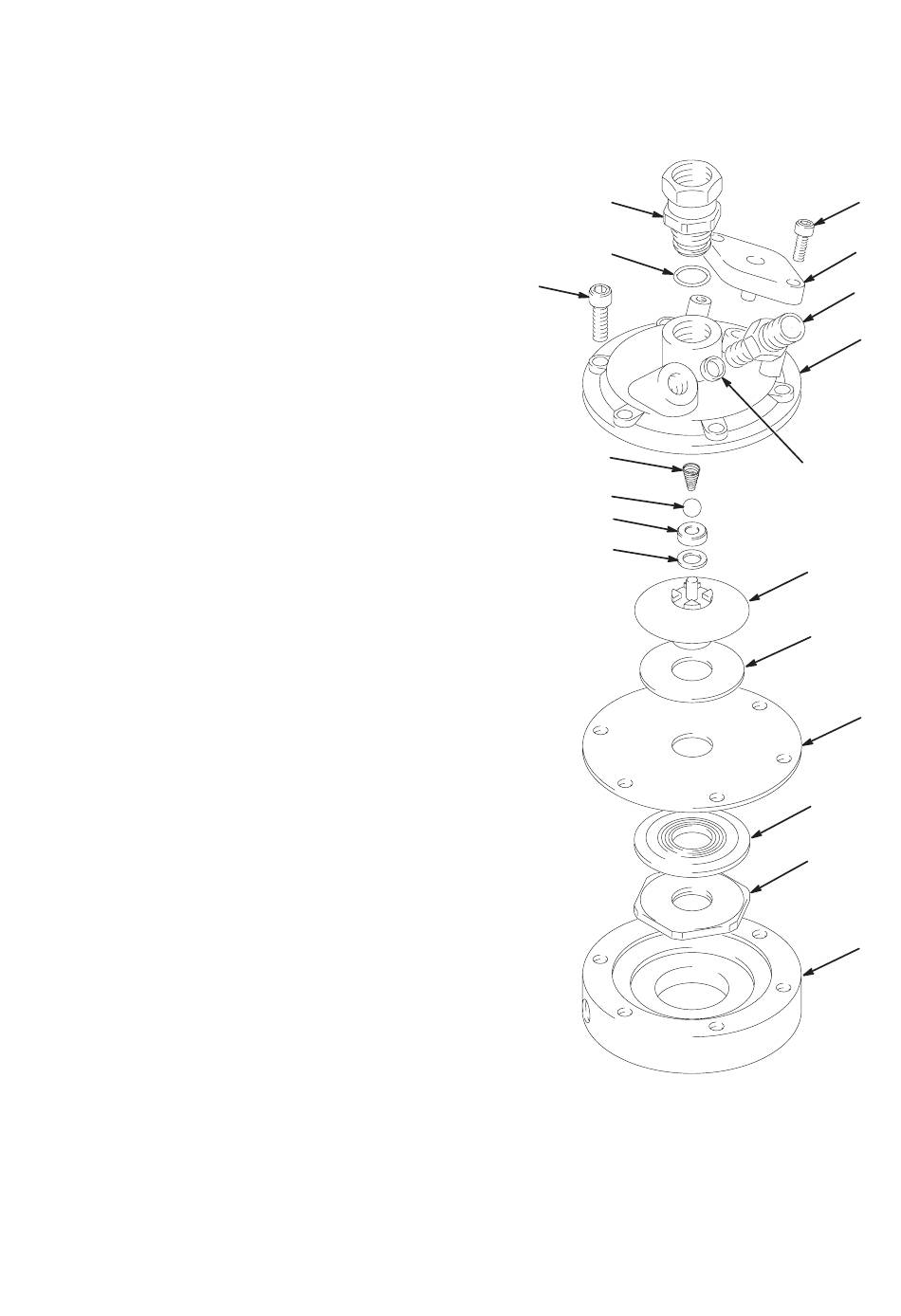

Teilezeichnungen Und Teilelisten - Graco 830351 Betriebsanleitung

Modell 830352, Serie B
Ohne Ablassvorrichtung. Enthält Teile 1–22
Ref. Teile
Nr. Nr. Bezeichnung
1 178422 DICHTUNG, Materialauslass; Acetal
2 100644 SCHRAUBE
1/4–20 x 19 mm lang
3 235209 SCHOTTVERSCHRAUBUNG;
Materialeinlass
3/8" NPSM(i); Edelstahl
4* 111858 DRUCKFEDER; Edelstahl
5 178415 ANSCHLUSS, Materialauslass;
1/4" NPSM(a); Edelstahl
6* 104319 O-RING; PTFE
7* 112366 VENTILSITZ; Hartmetall
8* 171860 DICHTUNG; Sitz; Nylon
10* 171868 MEMBRANE; PTFE
11 833166 REGLERGEHÄUSE; Aluminium
12 171858 GEGENMUTTER; spezial;
Normalstahl
14 171862 SCHEIBE; Acetal
15* 172132 DICHTUNG, Zellstofffaser
16 836115 STÖSSELGRUPPE; Edelstahl
17* 15E109 KUGEL; Hartmetall
18 833383 BEHÄLTER mit Ablassvorrichtung,
Edelstahl;
Wird beim Modell 830352 verwendet
833382 BEHÄLTER ohne Ablassvorrichtung,
Edelstahl;
Wird beim Modell 830353 verwendet
21 181036 ABDECKUNG, Ablassöffnung;
Wird nur beim Modell 830352
verwendet
22 102598 SCHRAUBE,
10–32 x 13 mm lang;
Wird nur beim Modell 830352
verwendet
* Diese Teile sind im Reparatursatz 222651 enthalten,
der separat zu bestellen ist. Bestellinformationen sind
auf Seite 11 enthalten. Der Satz enthält auch einige
Teile, die für diese Regler nicht benötigt werden.
Teile
Modell 830353
Ohne Ablassvorrichtung. Enthält Teile 1–18.
Stück
1
6
2
1
1
1
1
1
1
1
1
1
*17
1
1
1
1
1
1
1
2
3
*6
*4
*7
*8
22
21
5
18
1
16
15*
10*
14
12
11
308292 9
