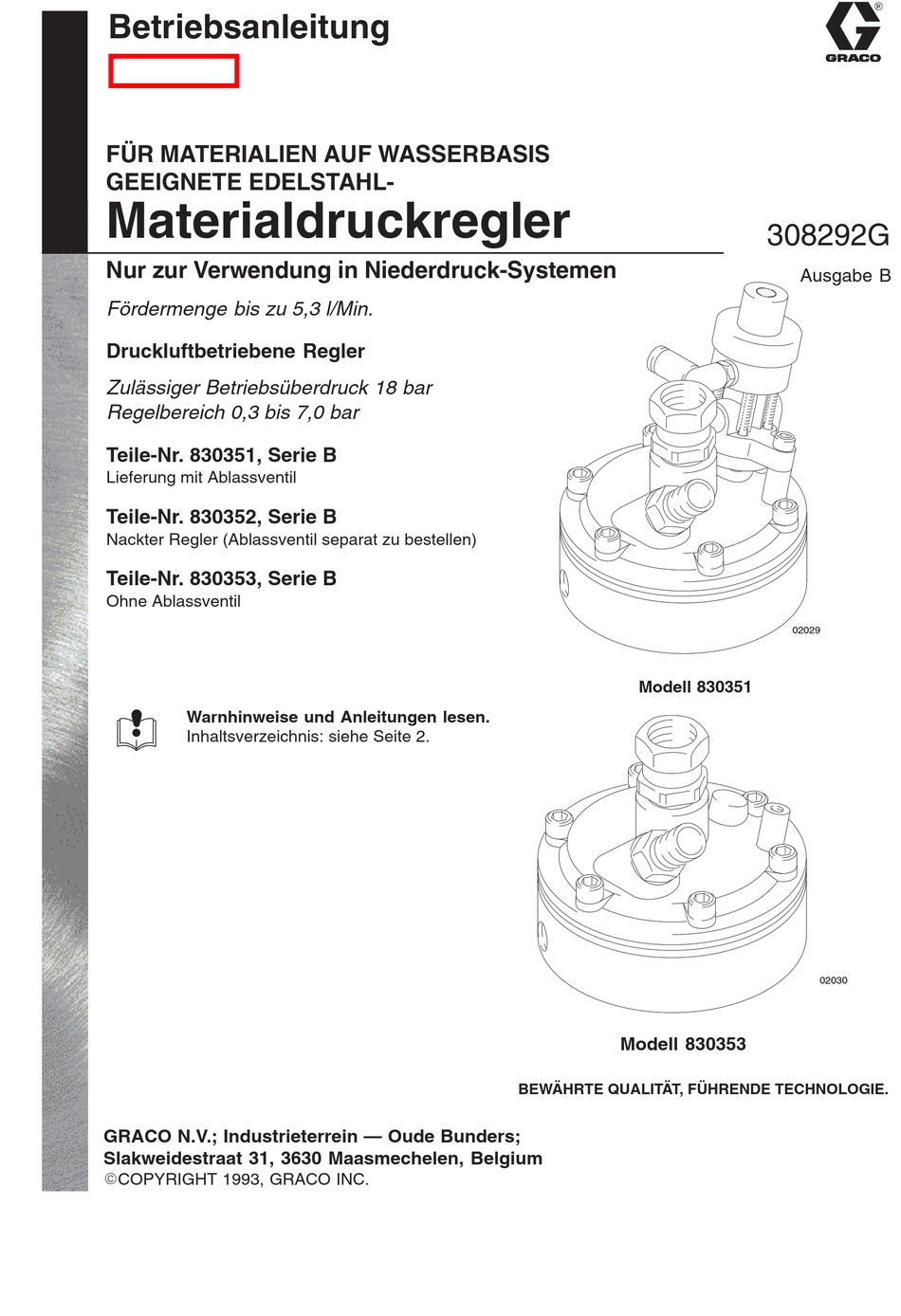

Betriebsanleitung
FÜR MATERIALIEN AUF WASSERBASIS
GEEIGNETE EDELSTAHL-
Materialdruckregler
Nur zur Verwendung in Niederdruck-Systemen
Fördermenge bis zu 5,3 l/Min.
Druckluftbetriebene Regler
Zulässiger Betriebsüberdruck 18 bar
Regelbereich 0,3 bis 7,0 bar
Teile-Nr. 830351, Serie B
Lieferung mit Ablassventil
Teile-Nr. 830352, Serie B
Nackter Regler (Ablassventil separat zu bestellen)
Teile-Nr. 830353, Serie B
Ohne Ablassventil
Warnhinweise und Anleitungen lesen.
Inhaltsverzeichnis: siehe Seite 2.
GRACO N.V.; Industrieterrein — Oude Bunders;
Slakweidestraat 31, 3630 Maasmechelen, Belgium
ECOPYRIGHT 1993, GRACO INC.
Modell 830351
Modell 830353
BEWÄHRTE QUALITÄT, FÜHRENDE TECHNOLOGIE.
308292G
Ausgabe B
02029
02030
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Graco 830351

  • Seite 1 Nackter Regler (Ablassventil separat zu bestellen) Teile-Nr. 830353, Serie B Ohne Ablassventil 02029 Modell 830351 Warnhinweise und Anleitungen lesen. Inhaltsverzeichnis: siehe Seite 2. 02030 Modell 830353 BEWÄHRTE QUALITÄT, FÜHRENDE TECHNOLOGIE. GRACO N.V.; Industrieterrein — Oude Bunders; Slakweidestraat 31, 3630 Maasmechelen, Belgium ECOPYRIGHT 1993, GRACO INC.
  • Seite 2: Inhaltsverzeichnis

    D Gerät nicht verändern oder modifizieren. D Anwendung nur durch geschultes Personal. D Das Gerät nur für den vorgesehenen Zweck verwenden. Bei Fragen dazu den Graco-Händler kontaktieren. D Die Schläuche und Kabel nicht in der Nähe von belebten Bereichen, scharfen Kanten, beweglichen Teilen oder heißen Flächen verlegen.
  • Seite 3: Installation

    Luft- und Materialanschlüsse besser darstellen zu können. Beim Installieren des Reglers ist dieser so auszurichten, wie dies auf der Vorderseite dargestellt ist. LEGENDE Materialdruckregler Luftzufuhrleitung der Pistole Ablassventil (im Lieferumfang des Luftspritzpistole Modells 830351 enthalten) Materialzufuhrleitung zur Pistole Einlass-Kugelhahn Materialrückleitung Auslass-Kugelhahn Gegendruckregler Hauptluftleitung Materialzufuhrleitung des Reglers...
  • Seite 4 Installation Materialdruckregler (A) werden für eine präzise und sichere Einen anderen Lufthahn (J) vor allen anderen Zubehörge- Regelung des Materialdrucks zu den Spritzpistolen (M), den räten der Luftleitung installieren, um die Zubehörgeräte für Extrusionsventilen oder den Zerstäuberköpfen verwendet. Servicearbeiten isolieren zu können. Regler, die an Abnahmestellen von Zirkulationsleitungen Einen Luftfilter (F) installieren, um Schmutz und oder an Pumpen installiert sind, dienen dazu, den Druck...
  • Seite 5: Betrieb

    Betrieb Regeln des Materialdrucks VORSICHT Pumpe starten und den Einlass-Kugelhahn (C) des D Bevor Material zum Regler zugeführt wird, muss das Materialreglers öffnen, um Material in den Regler neue System gründlich gereinigt und getestet werden, einzulassen. Siehe Abb. 1. damit der Regler nicht durch Schmutz verunreinigt oder beschädigt werden kann.
  • Seite 6: Fehlersuche

    Fehlersuche Vor der Durchführung von Servicearbeiten an diesem Gerät WARNUNG stets den Druck entlasten. Vor dem Auseinanderbauen des Materialreglers nach Um die Gefahr schwerer Verletzungen zu verringern, anderen möglichen Ursachen und Lösungen in der Fehler- stets die Schritte im Abschnitt Druckentlastung quellenkarte suchen.
  • Seite 7: Service

    Service Reglergehäuse (11) am Behälter (18) festhalten und WARNUNG gleichzeitig die sechs Schrauben (2) entfernen. Behälter vom Gehäuse trennen. Um die Gefahr schwerer Verletzungen zu verringern, stets die Schritte im Abschnitt Druckentlastung auf Die Gegenmutter (12) und die Scheibe (14) von der Seite 5 ausführen, wenn zum Druckentlasten Stößelgruppe (16) entfernen.
  • Seite 8 Service 02032 ANSICHT VON OBEN HINWEIS: Die Zahlen geben die Reihenfolge beim Festziehen an. Die Schrauben zuerst gleichmäßig mit 0,8–1,1 Nm anzie- hen, dann der Reihe nach dreimal mit 14 Nm nachziehen, um die Entspannung in der Membrane auszugleichen. 02090 Abb.
  • Seite 9: Teilezeichnungen Und Teilelisten

    Teile Modell 830352, Serie B Modell 830353 Ohne Ablassvorrichtung. Enthält Teile 1–22 Ohne Ablassvorrichtung. Enthält Teile 1–18. Ref. Teile Bezeichnung Stück 178422 DICHTUNG, Materialauslass; Acetal 100644 SCHRAUBE 1/4–20 x 19 mm lang 235209 SCHOTTVERSCHRAUBUNG; Materialeinlass 3/8” NPSM(i); Edelstahl 111858 DRUCKFEDER; Edelstahl 178415 ANSCHLUSS, Materialauslass;...
  • Seite 10 Teile Modell 830351, Serie B Mit Ablassvorrichtung. Enthält Teile 101–103. Ref. Teile Bezeichnung Stück 218964 ABLASSVENTILGRUPPE Teile: siehe Betriebsanleitung 307941 1 102598 SCHRAUBE, 10–32 x 13 mm lang; Wird nur beim Modell 830352 verwendet 830352 MATERIALDRUCKREGLER; nackt Teile: siehe Seite 9...
  • Seite 11: Reparatursätze

    1/2” NPT, Druckregelbereich 0 bis 14 bar, manuelle Behälte- Auslass. rentleerung, Filterelement mit 40 Mikron, Behälter mit 1,2 Liter Inhalt. Materialablassventil 218964 Im Modell 830351 enthalten. Druckluftgesteuert. Anleitungen: Luftregler und Manometer 206199 siehe 307941. Druckregelbereich 0 - 9 bar Luftfilter, Feuchtigkeitsabscheider mit Regler Stahlmanometer für 14 bar...
  • Seite 12: Abmessungen

    Abmessungen 1/8” NPT(i) ABLASSÖFFNUNG ROHRVERBINDER MIT 3,97 mm AUSSENDURCHMESSER 3/8” NPSM(i) MATERIALEINLASS 1/4” NPSM(a) MATERIALAUSLASS 103 mm 83 mm 1/8” NPT(i) LUFTEINLASS 93,7 mm DURCHMESSER 02029 12 308292...
  • Seite 13: Technische Daten

    Technische Daten Maximaler Staudruck ..... 18 bar Benetzte Teile ... Hartmetall, Acetal, PTFE, Zulässiger Betriebsüberdruck .
  • Seite 14: Graco-Standardgarantie

    Garantie, die von Graco bekannt gegeben wurde, garantiert Graco für eine Dauer von zwölf Monaten ab Kaufdatum die Reparatur oder den Austausch jedes Teiles, das von Graco als defekt anerkannt wird. Diese Garantie gilt nur dann, wenn das Gerät in Übereinstimmung mit den schriftlichen Graco-Empfehlungen installiert, betrieben und gewartet wurde.
