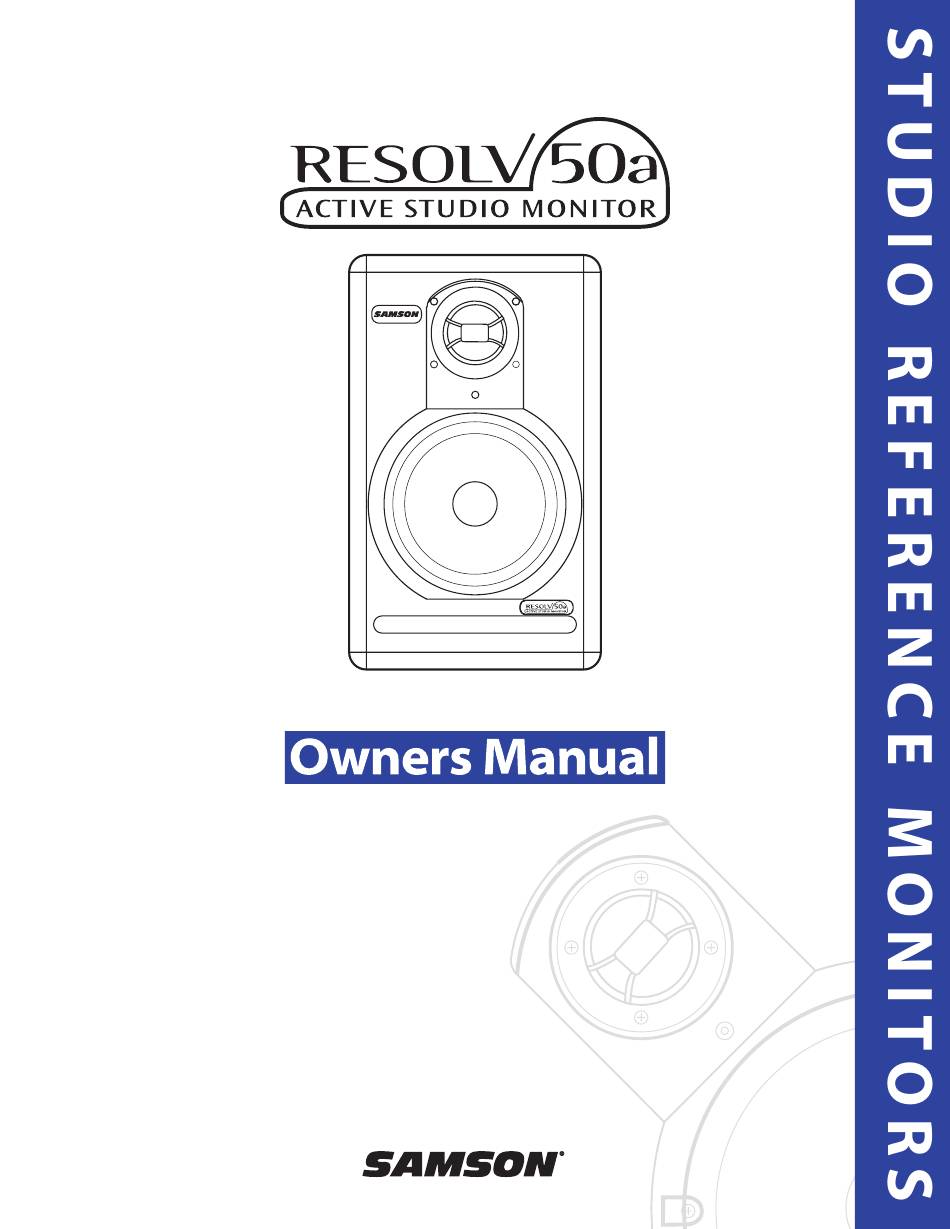

Two-way Active Studio Reference Monitor
A
U
D
I
O
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Samson Audio RESOLV 50a

Inhaltszusammenfassung für Samson Audio RESOLV 50a

  • Seite 2 Safety Instructions/Consignes de sécurité/Sicherheitsvorkehrungen/Instrucciones de seguridad WARNING: To reduce the risk of fire or electric shock, do not expose this unit to rain ATTENTION: Pour éviter tout risque d’électrocution ou d’incendie, ne pas exposer or moisture. To reduce the hazard of electrical shock, do not remove cover or back. cet appareil à...

  • Seite 26: Einleitung

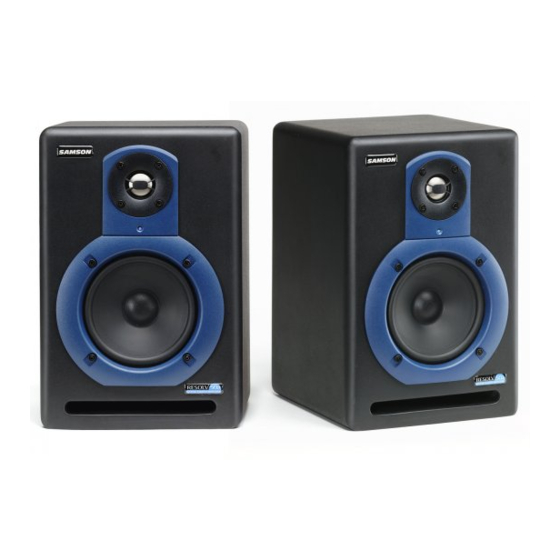

    Herzlichen Dank für den Kauf des Samson RESOLV 50a Studio Reference Monitors. Der Samson RESOLV 50a ist ein aktiver 100 Watt Monitor, der sich durch einen 12.7 cm Copolymer Woofer mit erweitertem Frequenzbereich und einem 2.5 cm Titankalotten-Tweeter auszeichnet. Der RESOLV 50a ist das ideale Nahfeld-Monitorsystem für Studios, Video-Nachbearbei tungen, Festinstallationen und...

  • Seite 27: Resolv 50A Features

    RESOLV 50a Features Die Samson RESOLV 50a Referenzmonitore bieten einen ausgewogenen Frequenzgang, der zudem präzise und wohlklin- gend ist. Die wichtigsten Vorzüge sind: • Aktiver 2-Weg Referenz-Studiomonitor mit abgestimmtem Gehäuse, der ein extrem präzises Monitoring für Aufnahmestudios, Nachbearbeitungen und Multimedia-Anwendungen bietet.

  • Seite 28: Resolv 50A Layout

    RESOLV 50a Layout Vorderseite ABGESTIMMTER PORT - Geräuscharme Port-Kons- 2.5 CM TITANKALOTTEN-TWEETER - truktion für erweiterten linearen Bass-Frequenzgang. Ausgewogener Höhen-Frequenzgang, erzeugt mittels Titankalotte, Neodym-Magnet mit GEHÄUSE - Massive Faserplatten-Konstruktion. Ferro-Flüssigkeit plus Kühlkörper für hohe Ausgangsleistung. FINISH - Eleganter, schwarz texturierter Bezug.

  • Seite 29: Rückseite

    HiFi bis Nahfeld-Monitoring mit aggressiven POWER-SCHALTER – Haupt-Netzschalter. Mitten. Leuchtet in der ON-Stellung grün, um anzuzei- gen, dass der RESOLV 50a eingeschaltet und VOLUME - Steuert den Ausgangspegel. betriebsbereit ist. RCA/CINCH – Zum Anschließen von asymme- NETZANSCHLUSS - Zum Anschließen des mit- trischen –10 dBV Geräten.

  • Seite 30: Resolv 50A Einrichten

    50a, das über vielfältige Eingänge, inklusive XLR symmetrisch, 1/4” TRS symmetrisch und Cinch asymme- trisch, verfügt. Diese Eingänge sind mit dem internen Bi-Amp Modul des RESOLV 50a verbunden, das 50 Watt Leistung für den Bass-Woofer, ein aktives Crossover und 25 Watt Leistung für den Höhen-Tweeter bereitstellt.

  • Seite 31: Lautsprecherausrichtung

    Resolv 65 positionieren - Fortsetzung Lautsprecherausrichtung Sie können den RESOLV 50a entweder in vertikaler oder horizontaler Stellung einsetzen. In der horizontalen Stellung sollten Sie die links- und rechtsseitigen Tweeter am äußeren Rand positionieren (Abb. 2). Dadurch verbessern Sie die Stereo-Abbildung und Bass-Betonung, da die Tiefbass-Treiber in ihrer Wirkung gekoppelt sind.

  • Seite 32: Resolv 50A Anschließen

    (und Aktivmonitore) beherzigen. Beim Einschalten des Systems stellen Sie zunächst sicher, dass alle Kabel angeschlossen sind, und schalten dann zuerst Ihren Mischer und alle anderen Peripheriegeräte und zuletzt den RESOLV 50a ein. Beim Auschalten des Systems beginnen Sie mit dem RESOLV 50a und fahren mit dem Mischer und den Peripheriegeräten fort.

  • Seite 33: Resolv 50A Mit Strom Versorgen

    AC INLET/NETZEINGANG - Zum Anschließen des mitgelieferten IEC- Netzkabels. Auf der Rückseite des RESOLV 50a befinden sich zwei wichtige Regler zum Einstellen des Gesamt klangs des Monitors: Mid-Presence und Volume. Sie werden diese Regler schließlich auf Ihre bevor- zugte Position einstellen und dort belassen – vorausgesetzt, die Monitore bleiben an der gleichen Stelle und im gleichen Studio.

  • Seite 34: Volume-Regler

    Abhör lautstärke. Eingänge und Ausgänge Der RESOLV 50a bietet eine breite Aus wahl an Eingängen, an die sich die verschiedensten Audiogeräte, wie Aufnahme pulte, Hard Disk-Recorder, CD Player und Soundkarten, anschlie ßen lassen. Die Eingänge werden im folgenden Abschnitt detailliert beschrieben. Auf Seite 12 finden Sie zudem ein Verdrahtungsdiagramm.

  • Seite 35: Anschluss An Den Resolv120A Subwoofer

    Mischer ausgang mit dem RIGHT LINE INPUT des RESOLV 120a. Verbinden Sie dann den LEFT LINE OUTPUT des RESOLV 120a mit dem Eingang des linken RESOLV 50a und den RIGHT LINE OUTPUT mit dem Eingang des rechten RESOLV 50a.

  • Seite 36: Resolv 50A Anschlüsse

    RESOLV 50a Anschlüsse RESOLV 50a Verdrahtung Abhängig von Ihrem Monitoring-Setup können Sie den RESOLV 50a auf mehrere Arten ins System inte- grieren. Gehen Sie nach den folgenden Verkabelungs diagrammen vor, um Ihr Monitorsystem anzuschließen. Cinch- auf Cinch-Kabel Asymmetrisches 1/4”- auf 1/4”-Kabel Symmetrisches 1/4”- auf 1/4”-Kabel...

  • Seite 48: Specifications

    Resolv 50A Specifications/Caractéristiques techniques/Technische Daten/Especificaciones técnicas Specifications Technische Daten Transducers: 5" copolymer woofer with butyl surround, Wandler: 12.7 cm Copolymer Woofer mit Butylen- 1-inch titanium , ferro fluid cooled tweeter Rahmen, 2.5 cm Titan-Tweeter, Ferro Frequency response: 63Hz - 26KHz +/-3 dB Flüssigkeitsgekühlt...
  • Seite 49 Notes...
  • Seite 50 Notes...
  • Seite 52 Samson Technologies Corp. 575 Underhill Blvd. P.O. Box 9031 Syosset, NY 11791-9031 Phone: 1-800-3-SAMSON (1-800-372-6766) Fax: 516-364-3888 www.samsontech.com...
