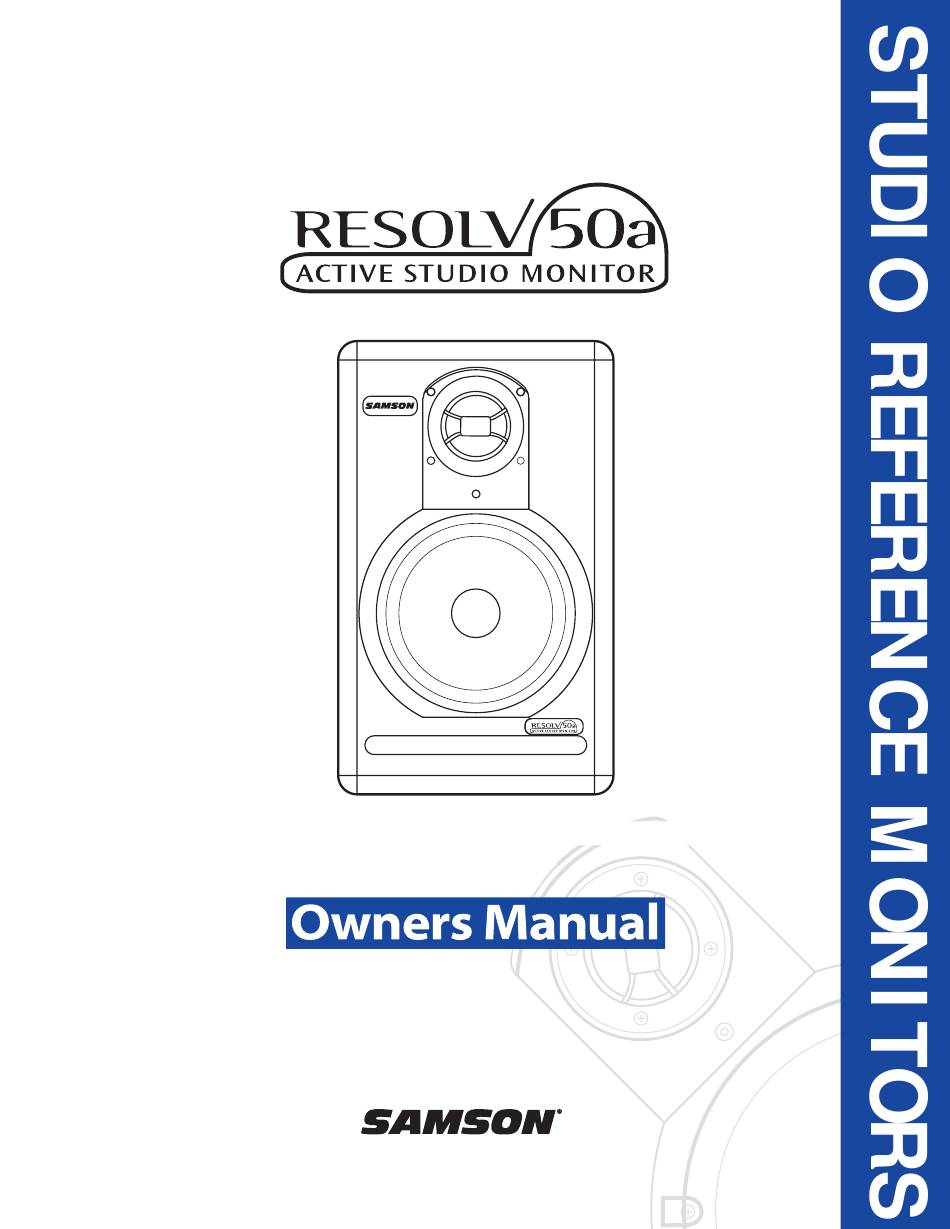

Samson Audio Resolv 50a Handbuch
Two-way active studio reference monitor
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Inhaltsverzeichnis
Verwandte Anleitungen für Samson Audio Resolv 50a
Inhaltszusammenfassung für Samson Audio Resolv 50a
- Seite 2 Safety Instructions/Consignes de sécurité/Sicherheitsvorkehrungen/Instrucciones de seguridad WARNING: To reduce the risk of fire or electric shock, do not expose this unit to ATTENTION: Pour éviter tout risque d’électrocution ou d’incendie, ne pas rain or moisture. To reduce the hazard of electrical shock, do not remove cover or exposer cet appareil à...
-
Seite 26: Einleitung

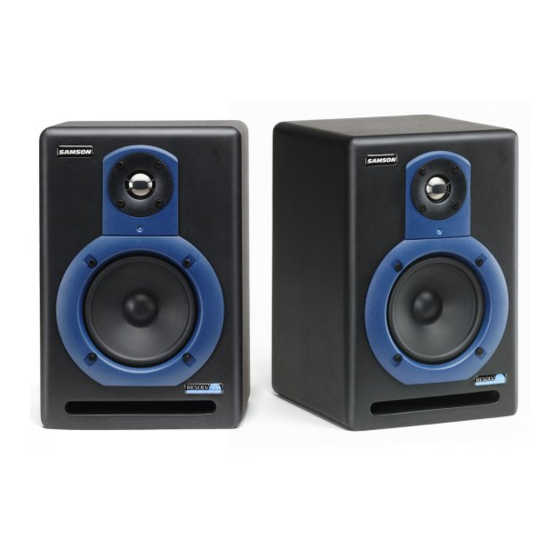

Einleitung Herzlichen Dank für den Kauf des Samson RESOLV 50a Studio Reference Monitors. Der Samson RESOLV 50a ist ein aktiver 100 Watt Monitor, der sich durch einen 12.7 cm Copolymer Woofer mit erweitertem Frequenzbereich und einem 2.5 cm Titankalotten-Tweeter auszeichnet. Der RESOLV 50a ist das ideale Nahfeld-Monitorsystem für Studios, Video- Nachbearbeitungen, Festinstallationen und alle Veranstaltungen, die Spitzensounds erfordern. -
Seite 27: Resolv 50A Features
RESOLV 50a Features Die Samson RESOLV 50a Referenzmonitore bieten einen ausgewogenen Frequenzgang, der zudem präzise und wohlklingend ist. Die wichtigsten Vorzüge sind: • Aktiver 2-Weg Referenz-Studiomonitor mit abgestimmtem Gehäuse, der ein extrem präzises Monitoring für Aufnahmestudios, Nachbearbeitungen und Multimedia-Anwendungen bietet. -
Seite 28: Resolv 50A Layout
RESOLV 50a Layout Vorderseite ABGESTIMMTER PORT - Geräuscharme Port-Kons- 2.5 CM TITANKALOTTEN-TWEETER - truktion für erweiterten linearen Bass-Frequenzgang. Ausgewogener Höhen-Frequenzgang, erzeugt mit- tels Titankalotte, Neodym-Magnet mit Ferro- GEHÄUSE - Massive Faserplatten-Konstruktion. Flüssigkeit plus Kühlkörper für hohe Ausgangsleistung. FINISH - Eleganter, schwarz texturierter Bezug. -
Seite 29: Rückseite
HiFi bis Nahfeld-Monitoring mit aggressiven POWER-SCHALTER – Haupt-Netzschalter. Mitten. Leuchtet in der ON-Stellung grün, um anzuzei- gen, dass der RESOLV 50a eingeschaltet und VOLUME - Steuert den Ausgangspegel. betriebsbereit ist. RCA/CINCH – Zum Anschließen von asym- NETZANSCHLUSS - Zum Anschließen des mit- metrischen –10 dBV Geräten. -
Seite 30: Resolv 50A Einrichten
Flüssigkeitskühlung und einen Neodym-Magneten verwendet. Das Crossover des Monitors wurde mit hochwertigen Bauteilen sorgfältig konstruiert und garantiert einen linearen Frequenz- und Phasengang. Das Gehäuse des RESOLV 50a besteht aus einer Faserplatte mittlerer Dichte (MDF) und ist mit einer kratzfesten, texturierten Schutzschicht überzogen. Das Monitorgehäuse besitzt auch einen abges- timmten Belüftungsport, der einen erweiterten Tiefbass-Frequenzgang liefert, wobei der Basstreiber –... - Seite 31 Resolv 65 positionieren - Fortsetzung Lautsprecherausrichtung Sie können den RESOLV 50a entweder in vertikaler oder horizontaler Stellung einsetzen. In der hori- zontalen Stellung sollten Sie die links- und rechtsseitigen Tweeter am äußeren Rand positionieren (Abb. 2). Dadurch verbessern Sie die Stereo-Abbildung und Bass-Betonung, da die Tiefbass-Treiber in ihrer Wirkung gekoppelt sind.
-
Seite 32: Resolv 50A Anschließen
Kabel angeschlossen sind, und schalten dann zuerst Ihren Mischer und alle anderen Peripheriegeräte und zuletzt den RESOLV 50a ein. Beim Auschalten des Systems beginnen Sie mit dem RESOLV 50a und fahren mit dem Mischer und den Peripheriegeräten fort. - Seite 33 AC INLET/NETZEINGANG - Zum Anschließen des mitgelieferten IEC-Netzkabels. Auf der Rückseite des RESOLV 50a befinden sich zwei wichtige Regler zum Einstellen des Gesamt- klangs des Monitors: Mid-Presence und Volume. Sie werden diese Regler schließlich auf Ihre bevor- zugte Position einstellen und dort belassen – vorausgesetzt, die Monitore bleiben an der gleichen Stelle und im gleichen Studio.
-
Seite 34: Resolv 50A Bedienen
RESOLV 50a bedienen RESOLV 50a Bedienfeld - Fortsetzung VOLUME-REGLER Mit dem Volume-Regler stellen Sie den Gesamt-Ausgangspegel des RESOLV 50a ein. Drehen Sie den Volume-Regler vorm ersten Betreiben des Monitors ganz zurück und erhöhen Sie dann den Pegel auf eine angenehme Abhörlautstärke. -
Seite 35: Resolv 50A Mit Mono Sub
Subwoofer und damit einen erweiterten Tiefbass-Bereich hinzufügen. Es folgt ein typisches System- Setup, bei dem der RESOLV 120a mit einem Mischer und einem Paar RESOLV 50a Satelliten- Lautsprechern kombiniert ist. Die Ein- und Ausgänge des RESOLV 120a sind mit Cinch-Anschlüssen gemäß... -
Seite 36: Resolv 50A Anschlüsse
RESOLV 50a Anschlüsse RESOLV 50a Verdrahtung Abhängig von Ihrem Monitoring-Setup können Sie den RESOLV 50a auf mehrere Arten ins System integrieren. Gehen Sie nach den folgenden Verkabelungsdiagrammen vor, um Ihr Monitorsystem anzuschließen. Cinch- auf Cinch-Kabel Tip (signal) Tip (signal) Tip (signal) -
Seite 48: Specifications
Resolv 50A Specifications/Caractéristiques techniques/Technische Daten/Especificaciones técnicas Transducers: 5" copolymer woofer with butyl surround, Technische Daten 1-inch titanium , ferro fluid cooled tweeter Wandler: 12.7 cm Copolymer Woofer mit Butylen- Rahmen, Frequency response: 63Hz - 26KHz +/-3 dB 2.5 cm Titan-Tweeter, Ferro Flüssigkeitsgekühlt... - Seite 50 Samson Technologies Corp. 575 Underhill Blvd. P.O. Box 9031 Syosset, NY 11791-9031 Phone: 1-800-3-SAMSON (1-800-372-6766) Fax: 516-364-3888 www.samsontech.com...
