Programmierung; Abmessungen; Montage Von Fühlerleitungen - Danfoss MBT 9110 Handbuch

• Loop Link ist eine batteriegespeiste Schnittstelle zur Programmierung des MBT 9110

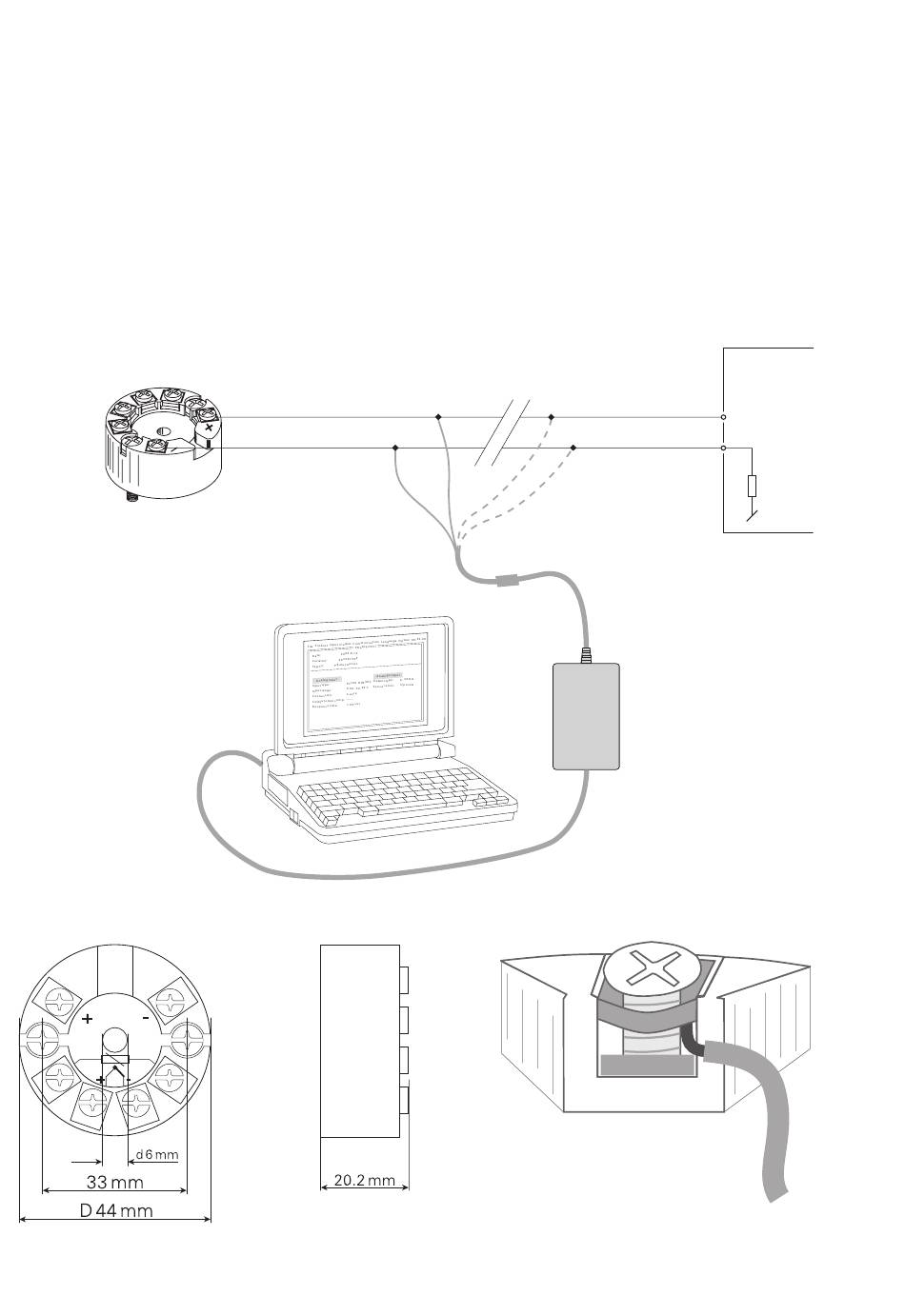

• Bezüglich Programmierung verweisen wir auf die nachfolgende Zeichnung und die
"Hilfe"­Funktion im PReset­Programm.
• Loop Link darf nicht zur kommunikation mit Modulen, die in Ex­gefährdeten
Bereichen installiert sind, benutz werden.
Bestellangabe: loop link
MBT 9110

Abmessungen:

IC.PS.P40.B2.52/520B2754

Programmierung:

1
2
Schwarz
Unterbrechen
Rot
Gelb
*
Grün
*
Anschlussstelle
L oop
L ink
Montage von Fühlerleitungen:
Die Leitungen müssen zwischen den
Metallplatten montiert werden.
Betriebs-
spannung
+V
B
Eingang
5909 - USB
5905 - RS232
* Nur anzuschliessen, wenn on-line
(im Betrieb) konfiguriert werden soll.
