Programmation; Dimensions Mécaniques; Montage Des Fils Du Capteur - Danfoss MBT 9110 Handbuch

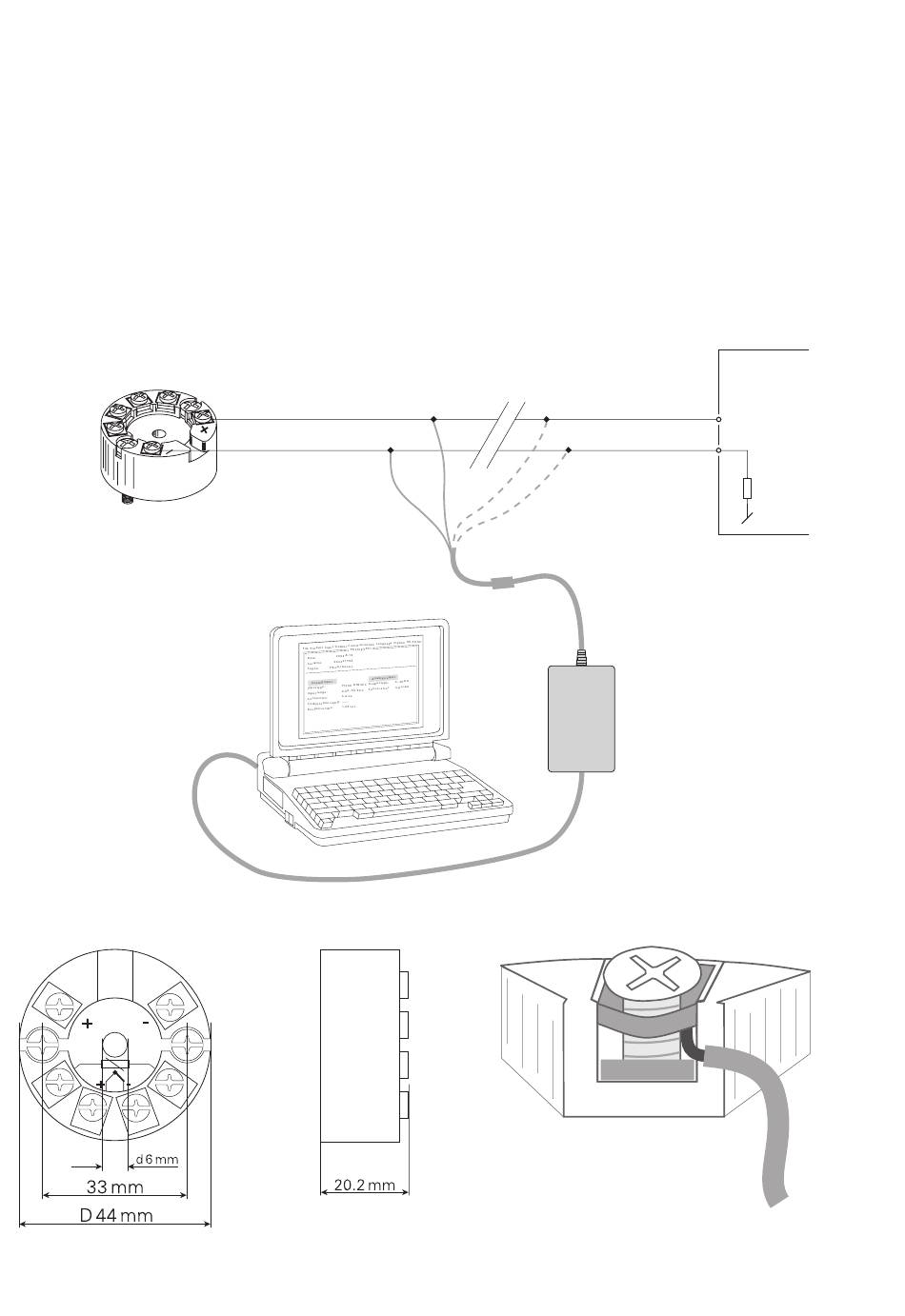

• Loop Link est un kit de programmation permettant de programmer le MBT 9110.
• Pour le raccordement du Loop Link, veuillez vous reporter au schéma ci­ dessous et à
l'aide en ligne du logiciel PReset.
• Loop Link ne doit pas être utilisé pour communication avec des modules installés en
zone dangereuse.
Numéro de référence : loop link
MBT 9110
Dimensions mécaniques :
IC.PS.P40.B2.52/520B2754

Programmation :

1
2
Noir

Montage des fils du capteur

Débranché
Jaune
Rouge
*
Verte
*
Connecteur
L oop
L ink
Les fils doivent être montés entre les plaques
métalliques.
API ou autres
+Valim.
Entrée
5909 - USB
5905 - RS232
* Connexion facultative
