D.2.2
Wurfantenne
Bei der Wurfantenne des Dräger PSS
Koaxialkabel. Bei der Übertragung durch das Kabel verbreitet sich das Signal in einem Bereich von ca. 30 m über die gesamte
Kabellänge. Die Wurfantenne kann ein gesendetes Funksignal empfangen und über das Kabel zurückleiten. Dieses Produkt wird
dort eingesetzt, wo Repeater allein keine ausreichende Funkübertragung mehr sicherstellen können, z.B. in Gebäuden und in
langen, verzweigten Tunneln.
Die Kabeltrommel enthält 100 m Koaxialkabel mit einem BNC-Stecker und Buchsen. Die Wurfantenne kann entweder an die
Überwachungstafel oder einen Verstärker angeschlossen werden. Vor Anschluss einer Antenne oder eines zweiten Repeaters
können maximal zwei Kabeltrommeln (insgesamt 200 m) angeschlossen werden. Am Ende der letzten Kabeltrommel ist eine
Antenne anzubringen. Die Dräger Repeater und Wurfantennen sind mit Antennen für einen Kabelanschluss von 400 m
ausgerüstet, zuzüglich der Übertragungsweite von Überwachungstafel zu Verstärker Nr. 1 und von der Antenne der letzten
Wurfantenne zu den angemeldeten Datenfunkgeräten.
®
®
Dräger PSS
Merlin
®
Merlin
®
Telemetrie-Systems handelt es sich um eine tragbare Kabeltrommel mit einem

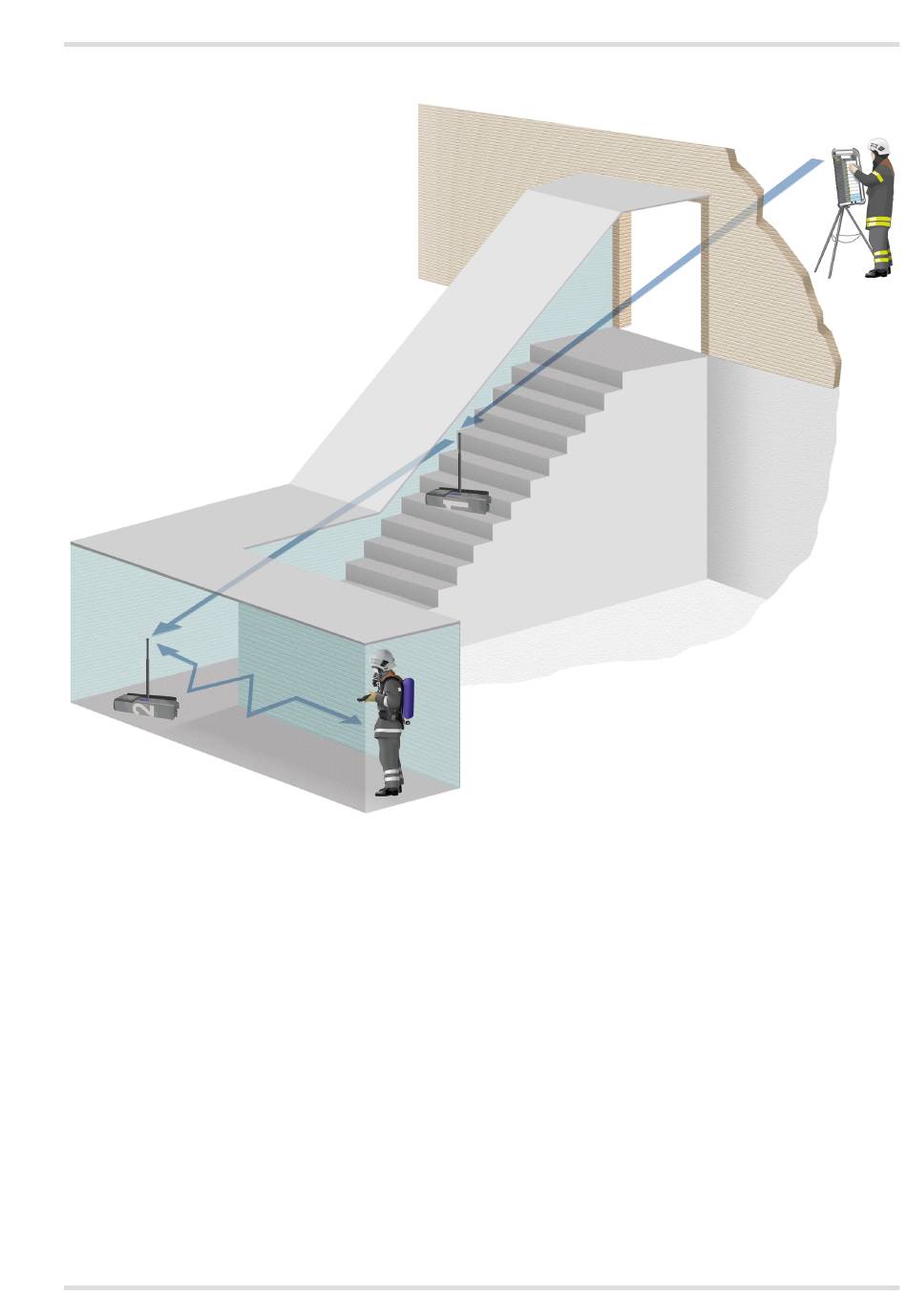

Diese Abbildung ist nicht maßstabgetreu und
daher keine genaue Wiedergabe der tatsäch-
lichen Signalübertragungsweiten.
Signalübertragung
2854
