Allgemeine
Beschreibung
Nullpunkt einstellen:
4.2.4.3

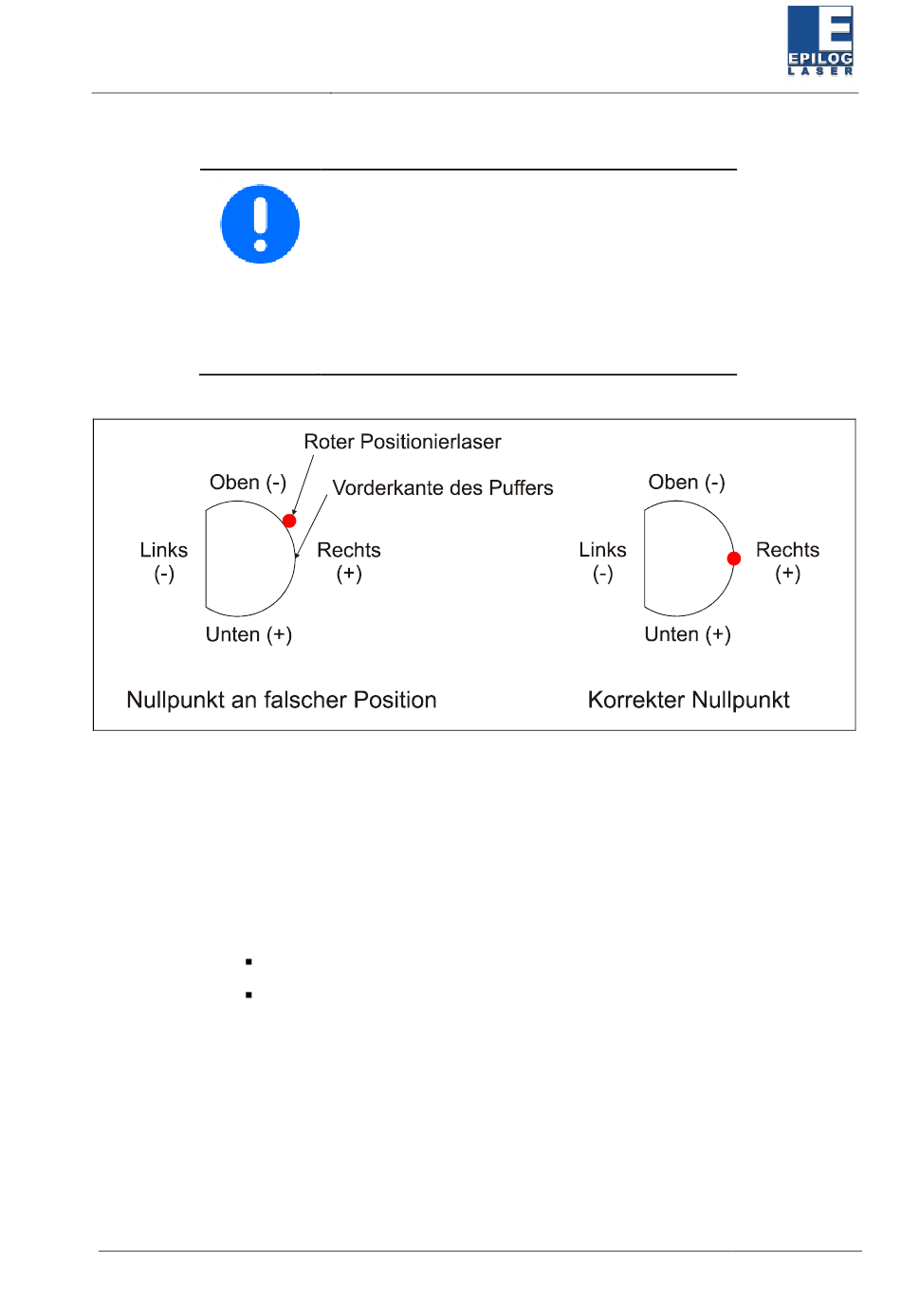

Abb. 11: Rundgravureinheit – Nullpunkt Position
o Schalten Sie den Laser-Pointer ein.
o Wählen Sie die Auswahl „BEWEGUNG" auf dem Bedienfeld aus.
o Bewegen Sie den Laserschlitten mit dem Joystick so weit, dass der
Laser-Pointer mittig an der Kante des schwarzen Puffers steht. (Siehe
Abb. oben)
o Notieren Sie sich die angezeigten Positionsziffern von dem Bedienfeld.
o Wählen Sie die Auswahl „CONFIG" auf dem Bedienfeld aus.
o Bewegen Sie den Joystick nach unten bis zu der Funktion „X Rotary
Home"
o Klicken Sie mit dem Joystick.
o Stellen Sie die notierte Positionsziffer für die X-Position ein. Bewegen
Sie dazu den Joystick hoch/runter um die angezeigte Zahl zu
erhöhen/reduzieren.
WICHTIG
• Der Nullpunkt kann mit dem Laser-
Pointer überprüft werden.
• Der Nullpunkt muss sich mittig an der
Kante
befinden.
Links: X-Position
Rechts: Y-Position
des
schwarzen
Puffers
25 von 137
