Allgemeine
Beschreibung
Pintisch
Der Pintisch hebt das Werkstück vom Maschinentisch an und verhindert so eine
Reflexion des Laserstrahls auf der Werkstückrückseite.
• Montage:
o Entfernen Sie die vier Flügelschrauben.
Setzen Sie die vier Zäune an die untere Platte und befestigen Sie diese
o
mit den Flügelschrauben. (siehe Abb.6)
o Platzieren Sie die Pins, ihrem Druckauftrag entsprechend, auf der
unteren Platte.
o Setzen Sie die obere Platte auf.
• Installation:
o Setzen Sie den Pintisch auf den Maschinentisch.
• Entwurf für den Pintisch einrichten:

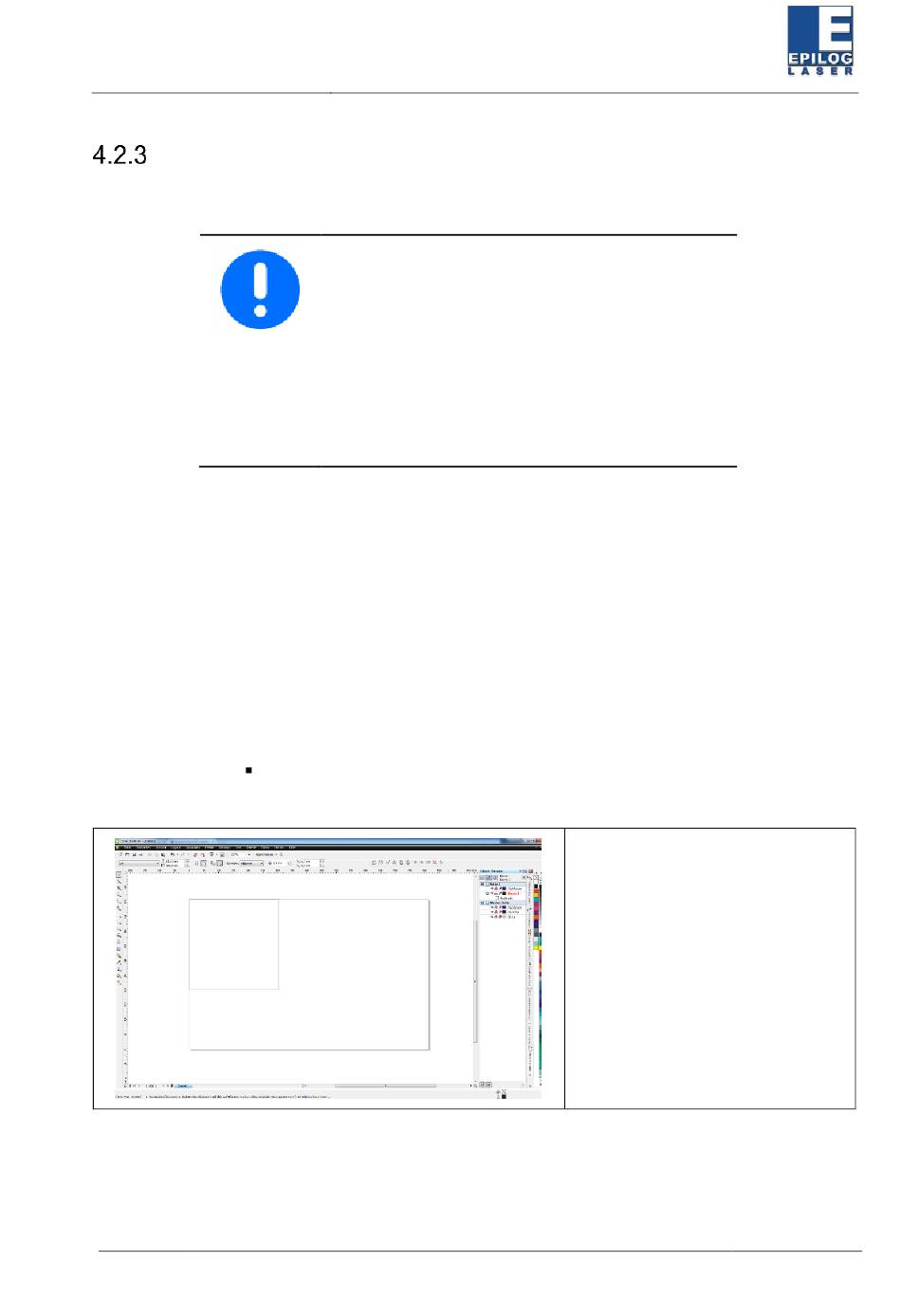

Abb. 6: Pintisch – Rechteck zur Größenorientierung
•
WICHTIG
• Es müssen so viele Pins eingesetzt
werden, dass das Werkstück und die
Abfallstücke
werden.
• Alle Pins müssen fest einrasten, um
eine ebene Fläche zu erzeugen.
Dabei müssen die Zäune an den Linealen anliegen.
ausreichend
gestützt
1. Erstellen Sie ein
Quadrat mit einer
Größe von 305 mm x
305 mm in der oberen
linken Ecke der
Arbeitsfläche, dies
entspricht der Größe
des Pintisches.
22 von 137
