o Drücken Sie den Griff zusammen um den Scherenheber nach links oder
rechts zu bewegen.
o Drehen Sie den Griff um den Scherenheber nach oben oder unten zu
bewegen. Stellen Sie die Höhe des Scherenhebers nach Möglichkeit so
ein dass das Werkstück möglichst Plan zum Laserkopf liegt, der Abstand
also überall möglichst gleich ist.

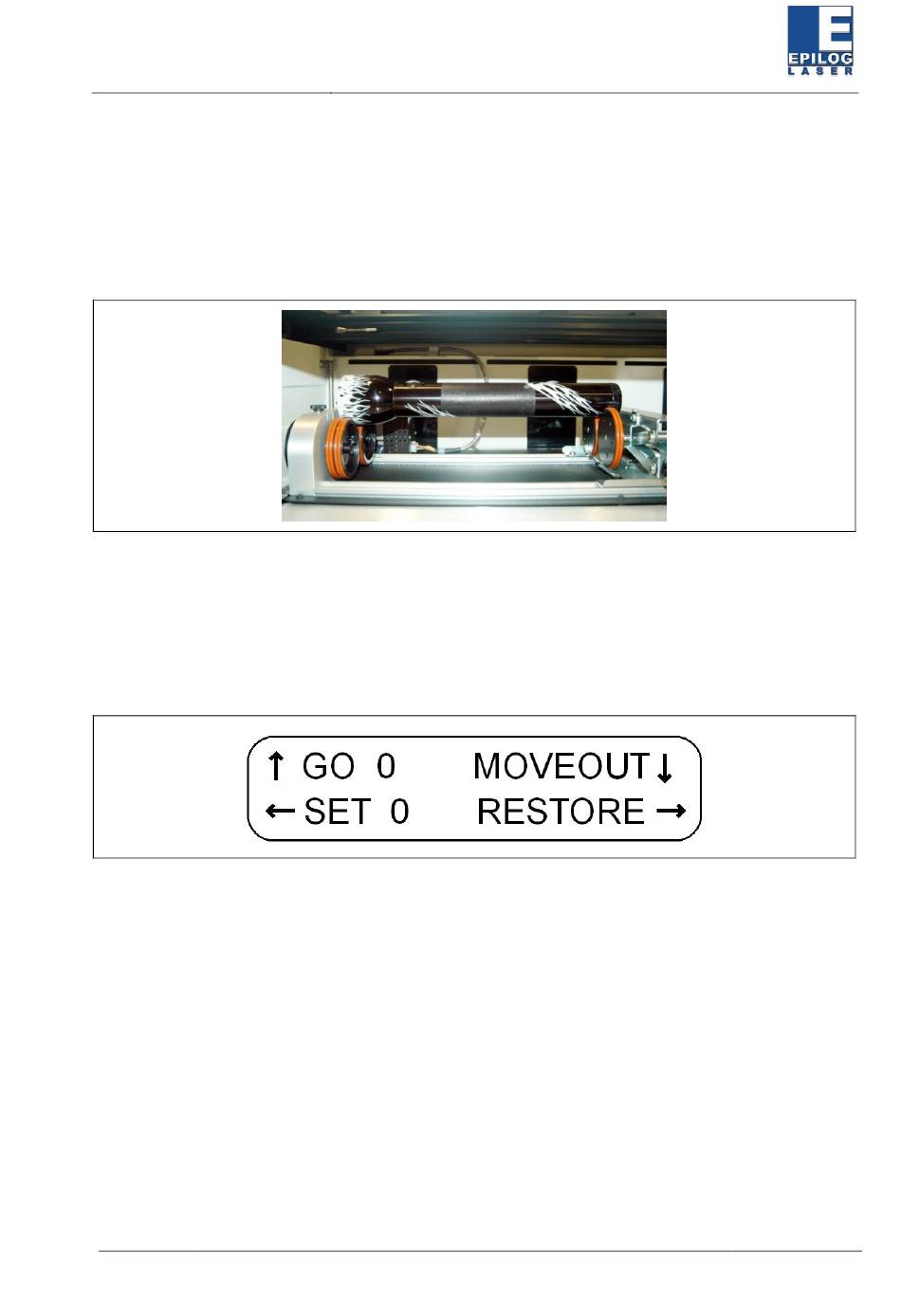

Abb. 15: Rundgravureinheit – Scherenheber
Fokus einstellen
4.2.4.5
1. Montieren Sie die Fokuslehre am Laserschlitten.
2. Wählen Sie die Auswahl „FOKUS" auf dem Bedienfeld.
3. Machen Sie einen Doppelklick um das Untermenü zu öffnen.
Abb. 16: Rundgravureinheit – Fokus
4. Wählen Sie „MOVEOUT".
5. Bewegen Sie den Joystick nach unten, um den Laserschlitten in den Nullpunkt
zu verfahren.
6. Bewegen Sie den Laserschlitten mit dem Joystick entlang der X-Achse (rechts-
links), um den Fokus auf den höchsten Punkt des Werkstückes einzustellen.
7. Wählen Sie „RESTORE" auf dem Bedienfeld, um den Laserschlitten wieder in
den Nullpunkt zu verfahren.
