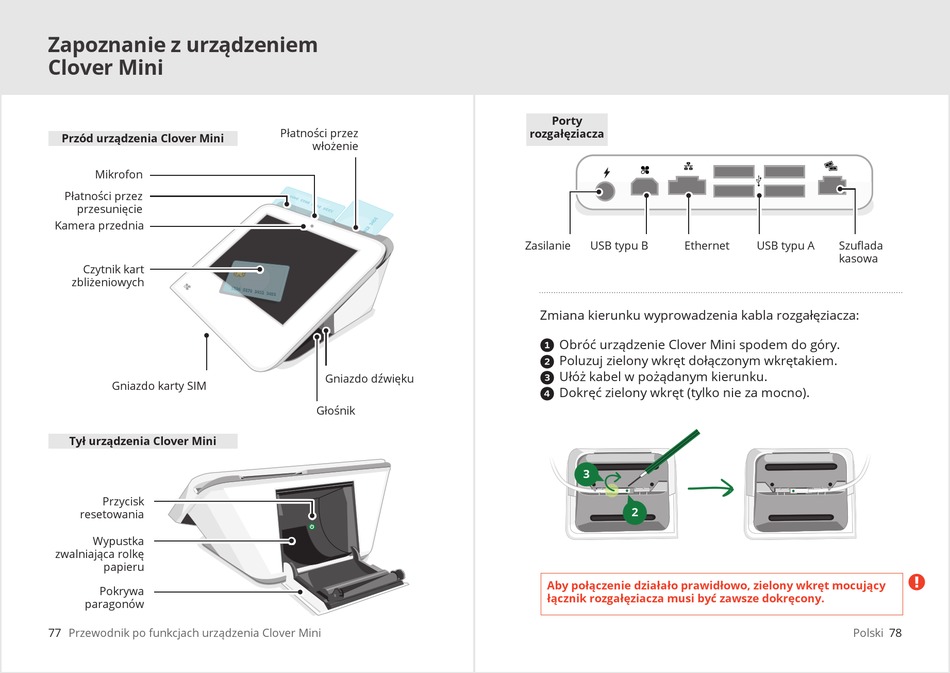

Zapoznanie z urządzeniem
Clover Mini
Przód urządzenia Clover Mini
Mikrofon
Płatności przez
przesunięcie
Kamera przednia
Czytnik kart
zbliżeniowych
Gniazdo karty SIM
Tył urządzenia Clover Mini
Przycisk
resetowania
Wypustka
zwalniająca rolkę
papieru
Pokrywa
paragonów
77 Przewodnik po funkcjach urządzenia Clover Mini
Płatności przez
włożenie
Gniazdo dźwięku
Głośnik
Porty
rozgałęziacza
Zasilanie USB typu B Ethernet
Zmiana kierunku wyprowadzenia kabla rozgałęziacza:
Obróć urządzenie Clover Mini spodem do góry.
1
Poluzuj zielony wkręt dołączonym wkrętakiem.
2
Ułóż kabel w pożądanym kierunku.
3
Dokręć zielony wkręt (tylko nie za mocno).
4
3
2
Aby połączenie działało prawidłowo, zielony wkręt mocujący
łącznik rozgałęziacza musi być zawsze dokręcony.
USB typu A Szuflada
kasowa

Polski 78
