Clover Mini Funktionshandbuch Seite 17

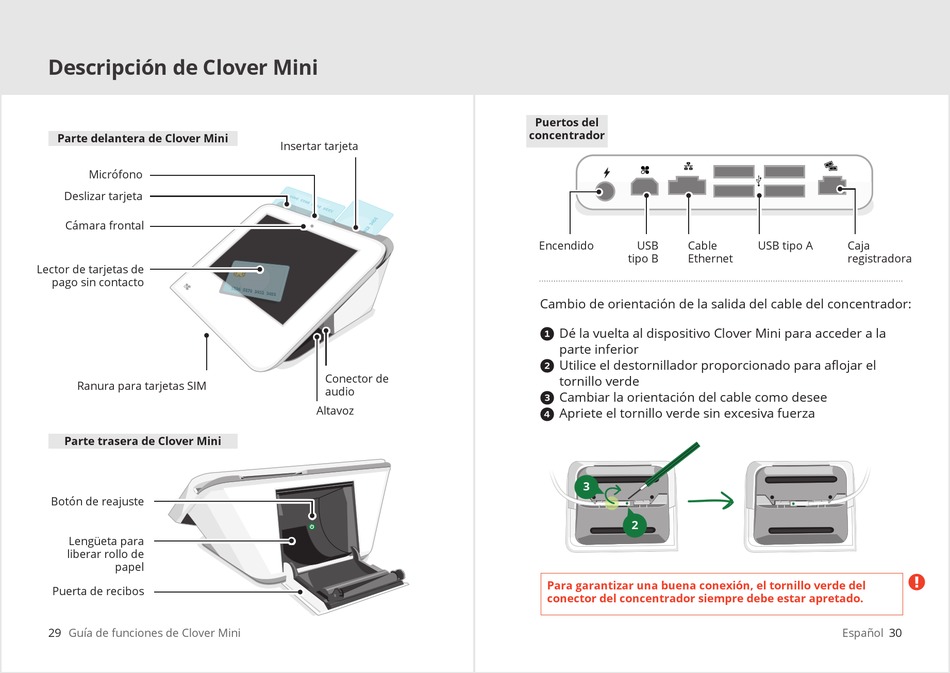

Descripción de Clover Mini
Parte delantera de Clover Mini
Micrófono
Deslizar tarjeta
Cámara frontal
Lector de tarjetas de
pago sin contacto
Ranura para tarjetas SIM
Parte trasera de Clover Mini
Botón de reajuste
Lengüeta para
liberar rollo de
papel
Puerta de recibos
29 Guía de funciones de Clover Mini
Insertar tarjeta
Conector de
audio
Altavoz
Puertos del
concentrador
Encendido USB Cable
tipo B Ethernet
Cambio de orientación de la salida del cable del concentrador:
Dé la vuelta al dispositivo Clover Mini para acceder a la
1
parte inferior
Utilice el destornillador proporcionado para aflojar el
2
tornillo verde
Cambiar la orientación del cable como desee
3
Apriete el tornillo verde sin excesiva fuerza
4
3
2
Para garantizar una buena conexión, el tornillo verde del
conector del concentrador siempre debe estar apretado.
USB tipo A Caja
registradora

Español 30
